Kas teie liigpingepiirik ei tööta sisemise niiskuse või pinnareostuse tõttu?

Lekkevoolu järkjärguline suurenemine ei tähenda alati aliigpingepiirikon jõudnud oma kasutusea lõppu. Paljudel juhtudel võib sama ebanormaalne näit tuleneda kahest täiesti erinevast põhjusest: sisemine niiskuse sissepääs või pinna saastumine. Kuigi mõlemad tingimused mõjutavad elektrilist jõudlust, nõuavad need erinevat hooldusstrateegiat. Algpõhjuse vale tuvastamine võib viia seadmete tarbetu väljavahetamiseni või, mis veelgi hullem, jätta kasutusse halveneva piiriku.

Väliülevaatuste ajal näen sageli, et hooldusmeeskonnad tuginevad piiriku seisukorra hindamiseks ühele lekkevoolu mõõtmisele. Selline lähenemine räägib harva kogu loo. Mõõtmist võivad mõjutada keskkonnatingimused, saaste, niiskus ja isegi piiriku korpuse puhtus. Ilma täiendava testimiseta on raske kindlaks teha, kas probleem asub piiriku sees või ainult selle pinnal.

Selles juhendis selgitatakse, kuidas teha vahet sisemise niiskuse ja pinnareostuse vahel, millised diagnostikameetodid annavad kõige usaldusväärsemad tulemused ja miks on süstemaatiline testimisprotseduur liigpingepiiriku täpse hoolduse jaoks hädavajalik.

Kahe levinuima rikkerežiimi mõistmine

Sisemine niiskuse sissepääs

Sisemine niiskus on üks tõsisemaid rikkerežiime, mis mõjutavad ZnO liigpingepiirikuid. Niiskus siseneb tavaliselt kahjustatud tihendite, mõranenud korpuste, vananevate tihendite või tootmisdefektide kaudu, mis võimaldavad veeaurul aja jooksul piirikusse tungida.

Kui niiskus jõuab metalloksiidvaristori (MOV) plokkidesse, hakkavad elektrilised omadused muutuma. Lekkevool suureneb järk-järgult, isolatsioonitakistus väheneb ja termiline stabiilsus halveneb. Kui probleem jätkub, võib äikese- või lülituspinge ajal tekkida tõrge termilise löögi või katastroofilise rikke.

Erinevalt pinna saastumisest ei saa sisemist niiskust rutiinse puhastamisega eemaldada. Halvenemine toimub suletud korpuse sees ja nõuab üldjuhul piiriku parandamist või väljavahetamist.

Tüüpilised põhjused on järgmised:

· Kahjustatud tihendusrõngad

· Halb tihendus tootmise ajal

· Mehaaniline mõju transpordi ajal

· Vananevad polümeertihendid

· Pikaajaline kokkupuude niiske keskkonnaga

· Vee sissepääs pärast eluaseme kahjustamist

Kuna need vead tekivad sisemiselt, jäävad need rutiinse visuaalse kontrolli käigus sageli nähtamatuks.

Pinna saastumine

Pinna saastumine mõjutab piirajat täiesti erineval viisil.

Sisemise isolatsioonisüsteemi muutmise asemel tekitab saastumine korpuse välispinnale juhtiva kihi. Tolm, tööstusreostus, soolaladestused, tsemendiosakesed ja kemikaalide jäägid imavad õhust niiskust ja suurendavad pinnajuhtivust.

Kui niiskus tõuseb, hakkab lekkevool voolama pigem üle saastunud korpuse kui läbi sisemise isolatsiooni.

Rasketel juhtudel võib see seisund põhjustada:

· Pinnalekkevoolu triiv

· Kuivriba kaar

· Pinna jälgimine

· Reostuse sähvatus

· Ajutine ülekuumenemine

Õnneks on seda tüüpi probleem sageli pöörduv. Korralik puhastamine taastab lekkevoolu tavaliselt normaalsele tasemele.

Rannikualadel tegutsevate kommunaalettevõtete, kaevandusrajatiste, tsemenditehaste ja keemiatööstuse puhul on pinna saastumine sageli pigem rutiinse hoolduse probleem kui märk piiriku rikkest.

Miks mõlemad vead näevad välja sarnased

Üks põhjus, miks need kaks rikkerežiimi sageli segi aetakse, on see, et nad tekitavad rutiinse testimise ajal sarnaseid elektrilisi sümptomeid.

Mõlemad tingimused võivad põhjustada:

· Suurenenud kogu lekkevool

· Kõrgem takistusvool

· Ebatavaline töötemperatuur

· Vähendatud isolatsioonivõime

Kui ma tuginen ainult ühele lekkevoolu mõõtmisele, ei saa ma kindlalt kindlaks teha, milline rike esineb.

Erinevus saab selgemaks alles pärast mitme diagnostikatehnika, sealhulgas visuaalse kontrolli, puhastamise, infrapuna termograafia ja ajaloolise trendi analüüsi kombineerimist.

Kuidas eristada sisemist niiskust pinnareostusest

Täpne diagnoos nõuab enamat kui elektriandmete kogumist. Järgin struktureeritud testimise jada, mis järk-järgult kõrvaldab võimalikud põhjused, kuni algprobleem saab selgeks.

1. samm: viige läbi põhjalik visuaalne kontroll

Iga diagnoos algab hoolika visuaalse kontrolliga.

Kontrollin piirajat:

· Pragunenud polümeerkorpus

· Purustatud portselan

· Kahjustatud otsaliitmikud

· Tihendi riknemine

· Õli- või veelekke

· Tugev tolmu kogunemine

· Soola saastumine

· Linnu väljaheited

· Tööstusreostus

Nähtavad tihendikahjustused suurendavad koheselt minu kahtlust sisemise niiskuse suhtes, samas kui tugev väline saastumine viitab tavaliselt sellele, et ebanormaalsete mõõtmiste põhjuseks võib olla pinnaleke.

Ülevaatuse käigus tehtud fotod pakuvad väärtuslikku dokumentatsiooni ka edaspidiseks hoolduse võrdluseks.

2. samm: võrrelge lekkevoolu ajalooliste andmetega

Ajaloolised andmed annavad sageli rohkem kasulikku teavet kui üksainus testitulemus.

Igaliigpingepiirikarendab tehase testimise käigus oma elektrilist "sõrmejälge". Rutiinse hoolduse mõõtmisi saab seejärel võrrelda selle lähtetasemega, et teha kindlaks järkjärgulised jõudluse muutused.

Näiteks:

· Stabiilne lekkevool mitme aasta jooksul näitab tavaliselt tervet sisemist isolatsiooni.

· Aeglane, kuid pidev tõus võib viidata niiskuse sissetungimisele või vananemisele.

· Äkiline suurenemine tugeva reostuse perioodidel viitab sageli pinna saastumisele.

Trendianalüüs aitab eristada ajutisi keskkonnamõjusid püsivast sisemisest halvenemisest.

3. samm: puhastage piirik enne uuesti testimist

See on üks lihtsamaid, kuid tõhusamaid diagnostilisi meetodeid.

Pärast esialgse lekkevoolu registreerimist puhastan piiriku korpuse põhjalikult, kasutades heakskiidetud hooldusprotseduure. Kui pind on kuiv, kordan mõõtmist sarnastes keskkonnatingimustes.

Kahe mõõtmise võrdlus annab sageli kõige selgema ülevaate vea asukohast.

Kui lekkevool pärast puhastamist oluliselt väheneb, oli tõenäoliselt põhjuseks pinna saastumine.

Kui näidud jäävad peaaegu muutumatuks, alustan sisemise niiskuse või isolatsiooni halvenemise uurimist.

See enne ja pärast võrdlus on üks tugevamaid tõendeid praktilises piiriku diagnostikas.

4. samm: kasutage infrapuna termograafiat

Infrapunatermograafia on veel üks väärtuslik diagnostiline tööriist.

Sisemise riknemise arenedes tekitavad kahjustatud MOV-plokid sageli lokaalset kuumenemist, kuna lekkevool piirajas suureneb.

Termokaamera abil võrdlen temperatuuri jaotust lähedal asuvate sarnastes tingimustes töötavate piirikutega.

Lokaalsed kuumad kohad võivad viidata:

· Sisemine niiskus

· Vananevad MOV-plokid

· Liiga suur takistusvool

· Sisemised defektid

Seevastu pinna saastumine tekitab tavaliselt ühtlasemaid temperatuurimustreid, välja arvatud juhul, kui on juba tekkinud tõsine kuivriba kaar.

Termilise kontrolli eeliseks on ka ebanormaalsete töötingimuste tuvastamine ilma piirajat tööst lahti ühendamata.

5. samm: rakendage täpsemaid elektridiagnostika teste

Kui rutiinne kontroll ei anna kindlat vastust, liigun arenenumate diagnostikameetodite juurde.

Levinud tehnikad hõlmavad järgmist:

· Osalise tühjenemise (PD) testimine piiraja sees olevate isolatsioonivigade tuvastamiseks.

· U1mA etalonpinge mõõtmine, et hinnata MOV-plokkide elektrilisi omadusi.

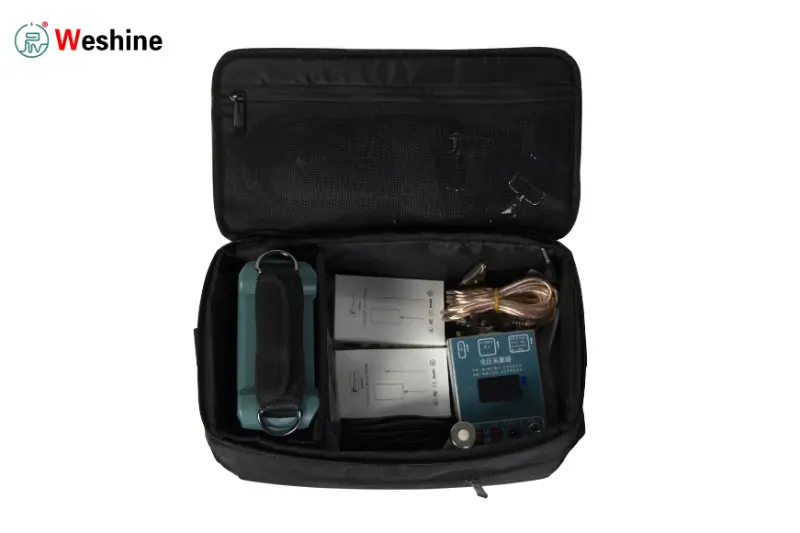

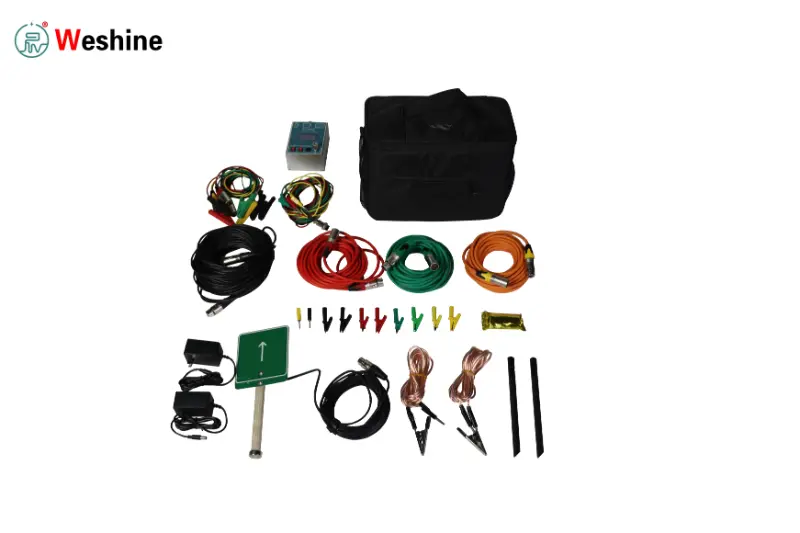

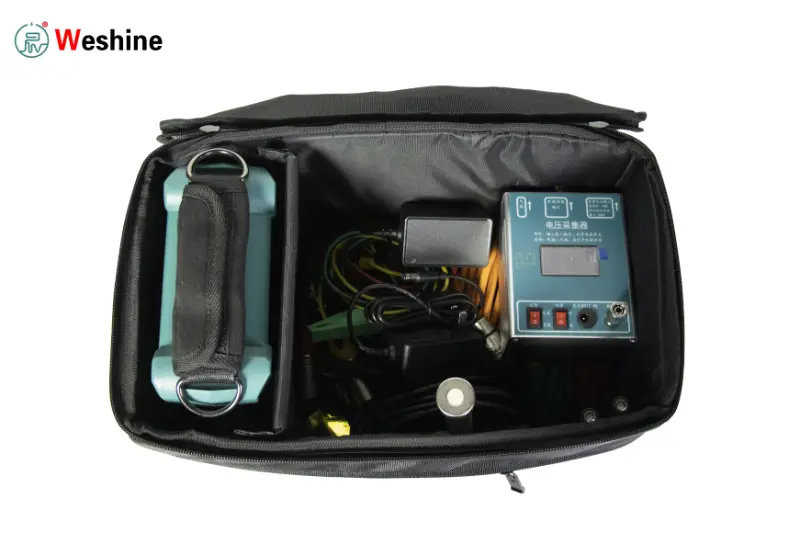

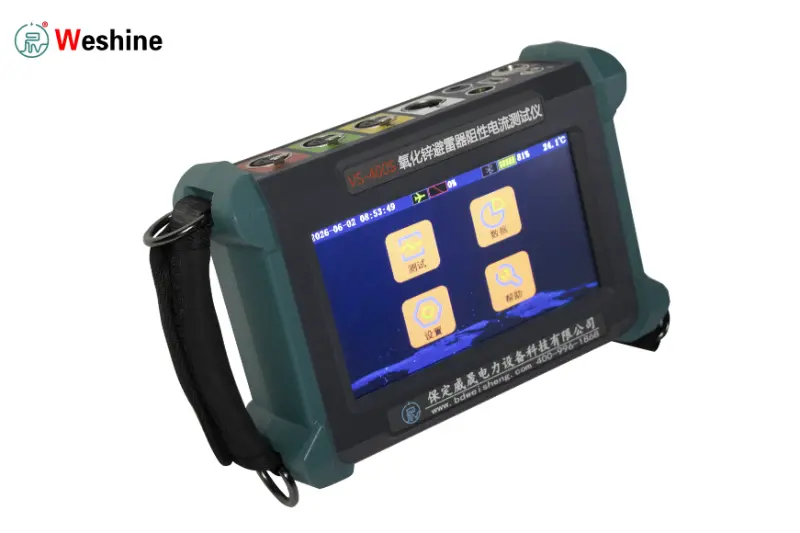

· Lekkevoolu harmooniline analüüs mahtuvuslike ja takistuslike komponentide täpsemaks eraldamiseks.

· Isolatsioonitakistuse testimine, kui see on kohaldatav, et toetada üldist diagnoosi.

Iga meetod annab lisateavet piiriku sisemise seisukorra kohta, võimaldades hooldusinseneridel palju suurema kindlusega eristada ajutisi keskkonnamõjusid ja püsivat isolatsiooni halvenemist.

Kuidas tootjad vähendavad niiskus- ja saasteprobleeme

Kaasaegne liigpingepiiriku disain on viimase kahe aastakümne jooksul oluliselt edasi arenenud. Tootjad keskenduvad nüüd rikete ennetamisele enne seadmete tehasest lahkumist, selle asemel, et loota ainult välihooldusele.

Täiustatud tihendussüsteemid

Tihendussüsteem on esimene takistus niiskuse sissepääsu vastu.

Hästi läbimõeldud piiriku puhul kasutatakse kvaliteetseid tihendusrõngaid, korrosioonikindlaid metallist liitmikke ja hoolikalt kontrollitud montaažiprotsesse, et vältida veeauru sattumist korpusesse. Isegi väike defekt otsaliitmiku ümber võib võimaldada niiskusel aeglaselt mitme aasta jooksul tungida.

Troopilistes või rannikupiirkondades kasutatavate rakenduste jaoks soovitan standardtoodete asemel valida piirikud, mis on spetsiaalselt loodud kõrge niiskusega keskkondade jaoks.

Silikoonpolümeer vs portselanist korpus

Korpuse materjalil on suur mõju pikaajalisele toimimisele saastatud keskkonnas.

Silikoonpolümeerist korpused on muutunud paljude kommunaalteenuste eelistatud valikuks, kuna need pakuvad:

· Suurepärane hüdrofoobne jõudlus

· Madalamad hooldusnõuded

· Parem saastekindlus

· Vähendatud kaal

· Parem löögikindlus

Hüdrofoobne pind põhjustab vees piiskade moodustumist, selle asemel, et luua pidevat juhtivat kilet, aidates vähendada pinnalekkevoolu vihma või udu ajal.

Portselankorpused on oma mehaanilise tugevuse ja pika kasutusaja tõttu mõnede paigalduste puhul tavalised. Üldiselt vajavad need aga tugevalt saastunud või rannikuäärsetes keskkondades sagedamini puhastamist, kuna saasteained kleepuvad pinnale kergemini.

Parim valik sõltub keskkonnatingimustest, hooldusstrateegiast ja projekti nõuetest.

Creepage vahemaa optimeerimine

Roomamiskaugus on veel üks oluline disainitegur.

Vahemaa suurendamine piki korpuse pinda raskendab lekkevoolu teket saastunud tingimustes.

Tootjad pakuvad sageli erinevaid roomamiskaugusi:

· Valgussaaste

· Keskmise saastatusega

· Raske tööstusreostus

· Rannikukeskkond

· kõrbepiirkonnad

Sobiva roomamiskaugusega piiriku valimine vähendab oluliselt reostuse leviku ohtu pikaajalise töötamise ajal.

Keskkonnakvalifikatsiooni testimine

Enne kommertstootmise alustamist läbivad kvaliteetsed liigpingepiirikud keskkonnakvaliteedi testid, mis simuleerivad aastatepikkust kasutust karmides töötingimustes.

Need hinnangud võivad hõlmata järgmist:

· Niiskuse tsükkel

· Soola udu testimine

· UV vananemine

· Temperatuuri tsüklilisus

· Vee läbitungimise testid

· Mehaaniline vibratsioon

· Soojusstabiilsuse kontroll

Need testid aitavad kontrollida, kas tihendussüsteem ja korpuse materjalid säilitavad usaldusväärse töö kogu toote eeldatava kasutusea jooksul.

Välikontroll ja ennetav hooldus

Isegi kõige paremini konstrueeritud liigpingepiirik nõuab rutiinset kontrolli.

Ennetav hooldusprogramm on palju tõhusam kui rikke ilmnemise ootamine.

Looge standardne ülevaatusrutiin

Iga hoolduskülastuse ajal järgin ühtset kontrollijärjestust:

1. Kinnitage seadme identifitseerimisandmeid.

2. Tehke täielik visuaalne kontroll.

3. Salvestage ümbritseva õhu temperatuur ja niiskus.

4. Kontrollige korpust saastumise suhtes.

5. Mõõtke lekkevoolu.

6. Vajadusel puhastage korpust.

7. Korrake elektrilist mõõtmist.

8. Võrdlege tulemusi varasemate ülevaatuste andmetega.

Iga kord sama protseduuri kasutamine parandab mõõtmise järjepidevust ja lihtsustab pikaajalist trendianalüüsi.

Kohandage hooldus vastavalt kohalikele tingimustele

Keskkonnatingimused peaksid määrama kontrollimise sageduse.

Näiteks:

· Rannikualajaamad võivad vajada puhastamist mitu korda aastas soolalademete tõttu.

· Tööstusrajatistes on sageli suur tolm või kemikaalid.

· Niisked troopilised piirkonnad nõuavad hoolikamat tähelepanu tihendi seisundile ja niiskuse sissepääsule.

· Kõrbepaigaldised koguvad peent liiva, mis võib niiskusega kombineerituna suurendada pinna juhtivust.

Kindla hooldusintervalli järgimise asemel soovitan ülevaatusgraafikuid kohandada vastavalt kohalikele keskkonnatingimustele ja varasematele toimivusandmetele.

Hoidke täielikku hooldusdokumenti

Korralikud hooldusdokumendid on sama väärtuslikud kui täpsed mõõtmised.

Iga kontroll peaks dokumenteerima:

· Kontrollimise kuupäev

· Ilmastikutingimused

· Ümbritsev temperatuur

· Suhteline õhuniiskus

· Lekkevool

· Puhastus tehtud

· Termopildistamise tulemused

· Visuaalsed vaatlused

· Parandusmeetmed

Ajaloolised andmed muudavad järkjärgulise riknemise tuvastamise palju lihtsamaks ja toetavad rikke korral garantiivestlusi.

Levinud diagnostikavead

Paljud valed hooldusotsused tulenevad pigem mittetäielikust diagnoosist kui vigasest testimisseadmest.

Mõned levinumad vead on järgmised:

Otsustades ühe lekkevoolu näidu järgi

Lekkevool muutub niiskuse, saastumise ja töötingimuste tõttu.

Üksik mõõtmine annab harva piisavalt tõendeid, et kinnitada sisemist halvenemist

Puhastamise vahelejätmine enne testimist

Puhastamine on üks lihtsamaid saadaolevaid diagnostikavahendeid.

Ilma mõõtmisi enne ja pärast puhastamist võrdlemata on raske kindlaks teha, kas ebanormaalne vool pärineb piiriku seest või ainult selle pinnalt

Olenevalt ainult visuaalsest kontrollist

Piirik võib tunduda täiesti normaalne, samal ajal kui korpuse sees tekib tõsine niiskuskahjustus.

Visuaalse kontrolliga peaksid alati kaasnema elektrilised mõõtmised.

Ajalooliste suundumuste ignoreerimine

Trendide analüüs paljastab sageli probleeme, mida üksikud mõõtmised ei suuda.

Lekkevoolu aeglane suurenemine mitme aasta jooksul annab tavaliselt tugevama tõendi halvenemisest kui üks isoleeritud näit.

Õige piiriku valimine karmides keskkondades

Seadmete valik mängib pikaajalise töökindluse tagamisel suurt rolli.

Tõsise reostuse, kõrge õhuniiskuse või rannikutingimustega kokkupuutuvate paigaldiste puhul soovitan hinnata rohkem kui põhilisi elektrilisi hinnanguid.

Olulised kaalutlused hõlmavad järgmist:

· Korpuse materjal

· Piilimise kaugus

· Tihendustehnoloogia

· Saasteklass

· Keskkonnakvalifikatsiooni testimine

· Tootja kvaliteedikontroll

· Tehnilise toe kättesaadavus

Tootjad, kes pakuvad konkreetsetele keskkonnatingimustele kohandatud disainilahendusi, tagavad sageli parema pikaajalise toimivuse kui standardtooted, mida kasutatakse väljaspool nende kavandatud rakendust.

Tihe koostöö tootjate, EPC töövõtjate, kommunaalettevõtete ja hooldusmeeskondade vahel loob ka väärtuslikku tagasisidet, mis täiustab tulevasi tootekujundusi.

Korduma kippuvad küsimused

1. Kuidas eristada kiiresti sisemist niiskust pinnasaastest?

Kõige praktilisem meetod on lekkevoolu võrdlemine enne ja pärast piiriku puhastamist.

Kui vool pärast puhastamist oluliselt väheneb, on tõenäoline põhjus pinna saastumine. Kui muutusi on vähe või üldse mitte, on soovitatav sisemise niiskuse osas täiendavalt uurida.

2. Kui sageli tuleks liigpingepiirikuid puhastada?

Universaalne hooldusintervall puudub.

Puhastussagedus sõltub keskkonnatingimustest, saastetasemest, niiskusest ja kohalikest hooldustavadest. Ranniku- ja tööstuskohad nõuavad üldiselt sagedamini ülevaatusi kui puhtad sisemaakeskkonnad.

3. Kas ainuüksi visuaalsest kontrollist piisab?

Ei.

Visuaalne kontroll võib tuvastada pragusid, saastumist ja ilmseid mehaanilisi kahjustusi, kuid see ei suuda tuvastada paljusid sisemisi isolatsiooniprobleeme.

Elektriline testimine on usaldusväärse seisundi hindamise jaoks endiselt oluline.

4. Milline korpuse materjal toimib saastatud keskkonnas paremini?

Silikoonpolümeerist korpused tagavad üldiselt parema saastekindluse nende hüdrofoobsete pinnaomaduste tõttu.

Õige toote valimisel tuleks aga alati arvestada mehaanilisi nõudeid, töökeskkonda, hooldusvõimalusi ja kohaldatavaid tööstusstandardeid.

Järeldus

Lekkevoolu suurenemine ei näita automaatselt liigpingepiiriku riket. Sisemine niiskuse sissepääs ja pinna saastumine põhjustavad sageli sarnaseid elektrilisi sümptomeid, kuid need nõuavad täiesti erinevaid hooldusstrateegiaid. Täpne diagnoos sõltub visuaalse kontrolli, lekkevoolu mõõtmise, puhastamise ja kordustestide, infrapuna termograafia ja täiustatud elektridiagnostika kombineerimisest, selle asemel et tugineda ühele testitulemusele.

Minu kogemuse põhjal on kõige usaldusväärsemad hooldusprogrammid keskendunud trendianalüüsile, mitte üksikutele mõõtmistele. Praeguste tulemuste võrdlemine tehase lähteandmete ja ajalooliste kontrolliandmetega annab palju selgema pildi piiriku seisukorrast aja jooksul. Kui see lähenemisviis on kombineeritud sobiva tootevaliku, regulaarse ennetava hoolduse ja hoolika keskkonnaseirega, võivad kommunaalteenused ja tööstusrajatised vähendada ootamatuid tõrkeid, pikendada piiriku kasutusiga ja parandada nende elektrisüsteemide üldist töökindlust.
