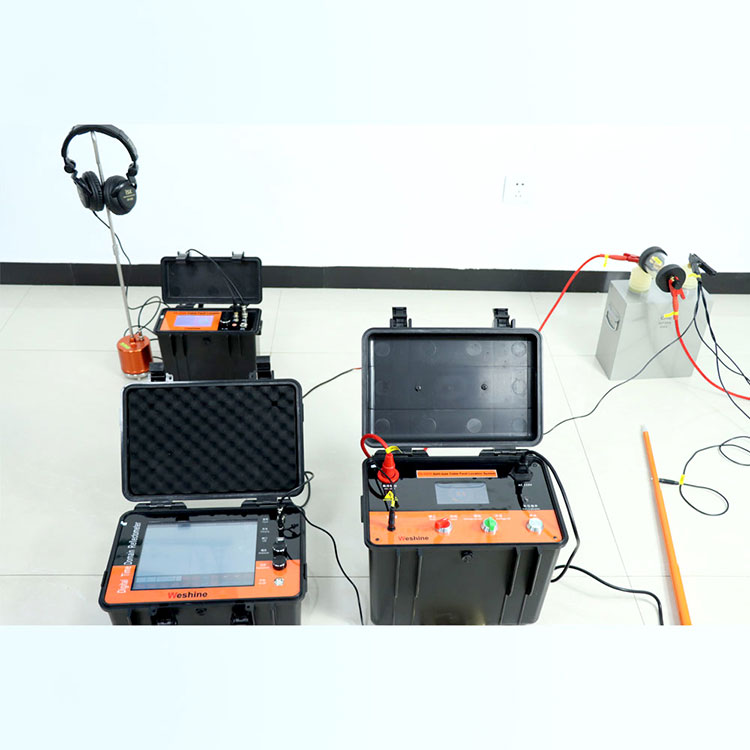

TDR-kaabli tõrkeotsija: kuidas see töötab ja miks on see täpse kaablidiagnostika jaoks hädavajalik

Maetud või juhtmega kaablite vigade leidmine hõlmas traditsiooniliselt hävitavaid meetodeid, nagu kogu pikkuses kaevamine või kaabli lõikamine. Täna,TDR-kaabli veaotsijamuudab seda täielikult.Weshinepakub edasijõudnuidTDR-kaabli veaotsijalahendused, mis tuvastavad rikete asukohad mittepurustavalt. Põhitehnoloogia tugineb aja-domeeni reflektomeetriale, mis saadab madala energiatarbega impulsi mööda kaablit alla ja mõõdab aega, mis kulub tõrke peegeldumiseks.

Tööpõhimõte

A TDR-kaabli veaotsijatöötab nagu kaablite radar. See käivitab kaablisse lühiajalise madalpinge impulsi. Kui impulsi impedantsis muutub (nt avatud vooluring, lühis või vee sissepääs), peegeldub osa impulsist tagasi. Seade mõõdab aega impulsi saatmise ja vastuvõtmise vahel. Kasutades selle kaablitüübi teadaolevat levimiskiirust (Vp), arvutab see kauguse rikkeni järgmise valemiga: Kaugus = (Kiirus × aeg) / 2.

Miks kahjustusi ei teki

Erinevalt suure potentsiaaliga testijatest, mis rõhutavad isolatsiooni, onTDR-kaabli veaotsijakasutab energiataset, mis on palju alla kaabli vastupidavuse pinge. See ei nõua suure voolu sisestamist ega kaabli mantli purustamist. Mõõtmine on kaabli seisukohast passiivne – rakendatakse ainult lühikest vähese võimsusega signaali.Weshineprojekteerimine tagab, et isegi tundlikud andmed või sidekaablid jäävad testimise ajal vigastamata.

TDR-kaabli tõrkeotsija KKK Levinud küsimused

1. küsimus: kas TDR-kaabli tõrkeotsija võib leida rikkeid pingestatud kaablitel?

Vastus:Jah, paljud kaasaegsedTDR-kaabli veaotsijaüksused, sealhulgas need, mis pärinevadWeshine, sisaldab sisseehitatud filtreid, mis blokeerivad 50/60 Hz toitesignaale. See võimaldab testida kuni 400 V vahelduv- või alalispingega madalpinge kaablit ilma seadet või kaablit kahjustamata. Kõrgepingeliinide ohutuse ja täpsuse tagamiseks tuleks kaabel siiski pingest välja lülitada.

2. küsimus: milliseid kaablirikkeid saab TDR-kaabli tõrkeotsija tuvastada ilma kaablit lõikamata?

Vastus: A TDR-kaabli veaotsijasuudab tuvastada avatud vooluringe, lühiseid, ühendusi, vee või niiskuse sissepääsu, muljutud sektsioone ja korrodeerunud ühendusi. Peegelduse lainekuju kuvab lühikese rikke korral allapoole ja lahtise vea korral ülespoole. See ei saa mõõta väga suure takistusega (üle mõnesaja oomi) takistuslikke rikkeid ilma lisatarvikuteta, nagu kõrgepinge kaarpeegeldusfilter, kuid standardsed madala takistusega vead on kergesti tuvastatavad.

3. küsimus: Kui täpne on TDR-kaabli rikete lokaator pikkade üle 1 km pikkuste kaablite korral?

Vastus:Täpsus sõltub levikiiruse (Vp) seadistusest ja seadme ajabaasi täpsusest. Kvaliteetsed üksused naguWeshine TDR-kaabli veaotsijasaavutada ±1% ulatusest või ±0,5 meetrit, olenevalt sellest, kumb on suurem. 2 km pikkuse kaabli puhul tähendab see viga 20 meetri raadiuses. Täpsus paraneb õige Vp kalibreerimisega, kasutades teadaolevat kaabli pikkust. Keskkonnategurid, nagu temperatuur ja kaabli vananemine, võivad Vp-d veidi mõjutada, seega on kriitiliste mõõtmiste jaoks soovitatav uuesti kalibreerida.

Praktilise rakenduse näide

Veakauguse mõõtmiseks ühendab operaator seadmeTDR-kaabli veaotsijaühele juhile ja kilbile või maandusele. Seade saadab automaatselt impulsse ja kuvab peegeldunud lainekuju. Vahemaa rikkeni loetakse otse ekraanilt.Weshinemudelid sisaldavad ühe nupuvajutusega automaatset kalibreerimist ja veatüübi tuvastamist, mis vähendab kasutaja vigade ja testimise aega.

Võtke meiega ühendust

Eksperdijuhiste saamiseks õige valiku kohtaTDR-kaabli veaotsijateie toite-, telekommunikatsiooni- või tööstuskaablite jaoks,võtke ühendust Weshine'igatäna. Meie meeskond pakub tasuta rakenduste tuge, kohapealseid tutvustusi ja kohandatud koolitust mittepurustavate kaablirikkete asukoha tuvastamiseks. Hinnapakkumise või tehnilise konsultatsiooni saamiseks võtke ühendust meie veebisaidi või e-posti teel.
