Mis on TDR-kaabli veaotsija ja kuidas see teie elektrisüsteemidele kasulik on?

Artikli kokkuvõte:TheTDR-kaabli veaotsijaon oluline tööriist kaablite rikete tõhusaks ja täpseks tuvastamiseks. See ajaveebi postitus uurib erinevates tööstusharudes TDR-kaabli tõrkeotsija kasutamise mehhanismi, tüüpe ja eeliseid. Selle täiustatud tehnoloogia abil saab elektrihooldust sujuvamaks muuta, tagades minimaalse seisakuaja ja parema süsteemi töökindluse.Weshine, juhtiv elektritööstuse ettevõte, pakub kvaliteetseid TDR-kaabli veaotsijaid, mis aitavad teil kaablirikkeid kiiresti tuvastada ja lahendada. Lugege edasi, et teada saada, kuidas see tehnoloogia võib teie elektrihooldustööd muuta.

Sisukord

• Mis on TDR-kaabli tõrkeotsija?
• TDR-kaabli tõrkeotsijate tööpõhimõte
• TDR-kaabli tõrkeotsijate kasutamise eelised
• TDR-kaabli tõrkeotsijate tüübid
• Kuidas kasutada TDR-kaabli veaotsijat?
• Levinud kaablirikked, mida TDR-tehnoloogia lahendab
• KKK

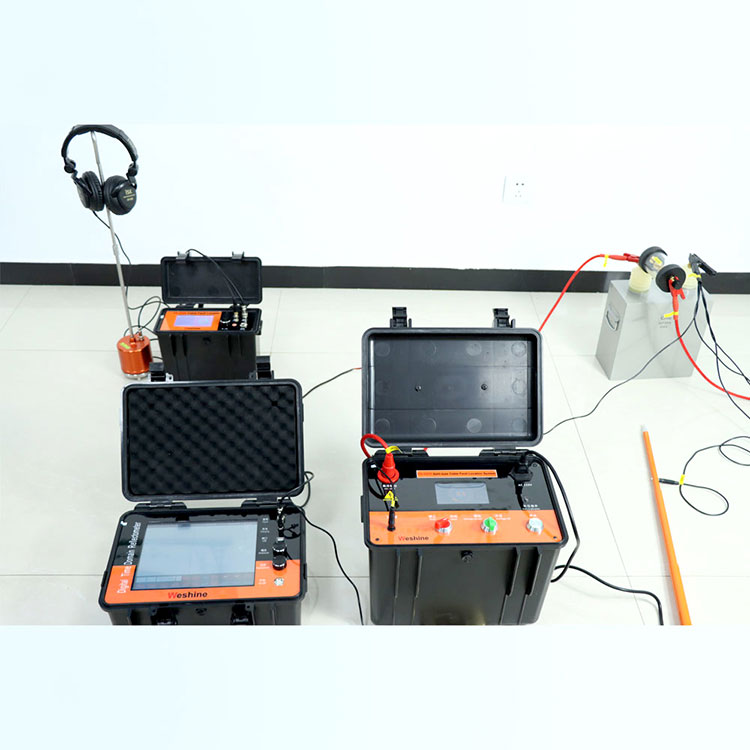

Mis on TDR-kaabli tõrkeotsija?

TDR (Time Domain Reflectometer) kaabli veaotsija on täiustatud tööriist, mida kasutatakse kaablite rikete leidmiseks. See toimib, saates elektriimpulsse mööda kaablit ja mõõtes aega, mis kulub impulsi tagasipeegeldumiseks. Analüüsides peegeldunud impulssi, saab TDR määrata tõrke asukoha, olgu see siis avatud vooluring, lühis või mis tahes muud tüüpi rike. See tehnoloogia on ülioluline sellistes tööstusharudes nagu telekommunikatsioon, elektrilised kommunaalteenused ja ehitus, kus on vaja kiiret ja täpset kaablirikke tuvastamist.

TDR-kaabli tõrkeotsijate tööpõhimõte

TDR-kaabli tõrkeotsija toimib, saates kaablisse lühikese elektriimpulsi. See impulss liigub mööda kaablit ja peegeldub tagasi, kui ilmneb impedantsi muutus, näiteks kaabli rike või purunemine. TDR mõõdab aega, mis kulub impulsi liikumiseks rikkeni ja tagasi, võimaldades arvutada kaugust tõrkeni.

See põhimõte sarnaneb radaritehnoloogiaga, kuid elektromagnetlainete asemel kasutatakse elektriimpulsse. TDR suudab täpselt tuvastada vead erinevatest materjalidest kaablites, sealhulgas vask- ja fiiberoptilistes kaablites.

TDR-kaabli tõrkeotsijate kasutamise eelised

• Kiire ja täpne veatuvastus:TDR-kaabli tõrkeotsijad suudavad rikkeid kiiresti tuvastada, vähendades tõrkeotsingule kuluvat aega ja minimeerides seisakuid.
• Tasuv:Rikke täpse asukoha tuvastamisega kaob vajadus ulatuslike kaablivahetuste või mittevajalike remonditööde järele, mis säästab kulusid pikemas perspektiivis.
• Mitmekülgsus:Need seadmed suudavad tuvastada tõrkeid erinevat tüüpi kaablites, sealhulgas toitekaablites, telekommunikatsioonikaablites ja mujal.
• Kasutuslihtsus:TDR-kaabli veaotsijad on kasutajasõbralikud ja hõlpsasti kasutatavad, muutes need ligipääsetavaks nii algajatele kui ka kogenud tehnikutele.

TDR-kaabli tõrkeotsijate tüübid

On olemas mitut tüüpi TDR-kaabli tõrkeotsijaid, millest igaüks on mõeldud konkreetsete rakenduste jaoks:

Kuidas kasutada TDR-kaabli veaotsijat?

1. Ühendage seade:Ühendage TDR-kaabli veaotsija kaabli ühte otsa.
2. Määra parameetrid:Määrake vajalikud parameetrid, sealhulgas kaabli tüüp, pikkus ja testimise sagedus.
3. Testi alustamine:Aktiveerige seade, et saata elektriimpulss läbi kaabli.
4. Analüüsi tulemusi:TDR kuvab ekraanil rikke kauguse ja tüübi, mis võimaldab teil probleemi täpselt kindlaks teha.
5. Parandage viga:Tulemuste põhjal teostada vigase kaabliosa vajalik remont või vahetus.

Levinud kaablirikked, mida TDR-tehnoloogia lahendab

TDR-kaabli rikete lokaatorid on tõhusad erinevat tüüpi kaablitõrgete tuvastamisel, sealhulgas:

• Avatud vooluringid:Kaabli katkemine, mis takistab elektrisignaali liikumist.
• Lühised:Juhtmete tahtmatu kokkupuude, mis põhjustab voolu otsevoolu.
• Maandusvead:Probleem, kus kaabel on kogemata maaga ühendatud.
• Kaabli isolatsiooni kahjustused:Kaabli isolatsiooni purunemine, mis põhjustab leket või häireid.

KKK

Kui suur on maksimaalne kaugus, mida TDR-kaabli tõrkelookija suudab tuvastada?

Tuvastamisulatus sõltub mudelist ja kaabli tüübist, kuid tüüpilised TDR-seadmed suudavad tuvastada rikkeid kuni 10 kilomeetri kauguselt.

Kas TDR-kaabli tõrkeotsija suudab tuvastada fiiberoptiliste kaablite vigu?

Jah, teatud TDR-mudelid suudavad tuvastada vigu fiiberoptilistes kaablites, pakkudes kaabli seisundi üksikasjalikku analüüsi.

Kas TDR-kaabli veaotsijad sobivad kõikidele tööstusharudele?

Jah, TDR-kaabli tõrkeotsijad on mitmekülgsed ja neid saab kasutada erinevates tööstusharudes, nagu telekommunikatsioon, elektrijaotus ja ehitus.

Kui täpne on TDR-kaabli tõrkeotsija?

TDR-kaabli tõrkeotsijad on ülitäpsed, võimaldades rikkeid tuvastada mõne meetri raadiuses, olenevalt kaabli tüübist ja katsetingimustest.

Lisateabe saamiseks TDR-kaabli rikete lokaatorite kohta või kui olete huvitatud kvaliteetsete seadmete ostmisest,võtke meiega ühendusttäna! Meie Weshine'i meeskond on valmis teid aitama teie vajadustele sobiva lahenduse valimisel.
