100kV osalise tühjenemise vaba vahelduvvoolu Hipoti testimissüsteem

100kV osalise tühjenemise vaba vahelduvvoolu Hipot Test System on professionaalne kõrgepinge testimislahendus, mis on välja töötatud trafode, jaotusseadmete, isolaatorite, kaablite, pukside, GIS-seadmete ja muude elektriseadmete vahelduvvoolu taluvuse testimiseks ja osalise tühjenemise tuvastamiseks.

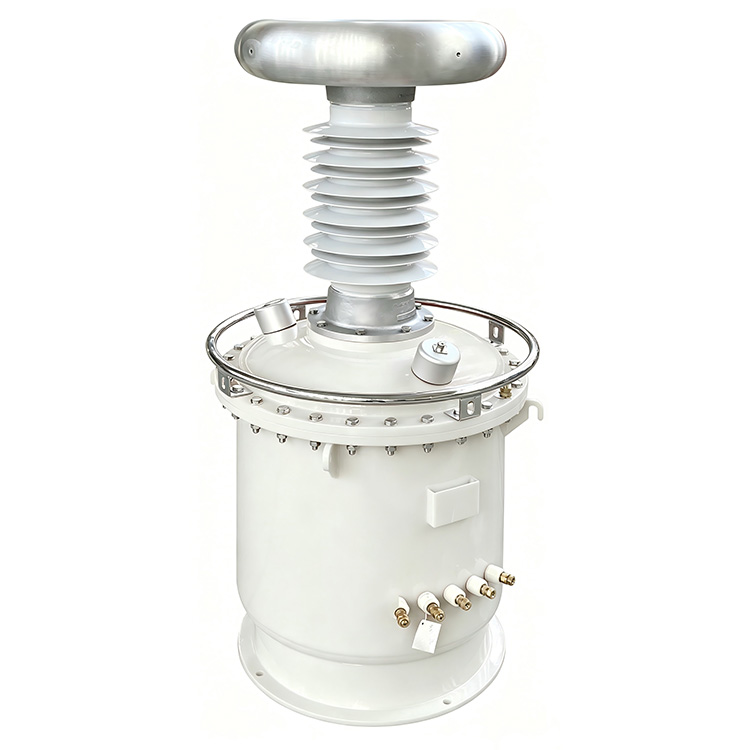

Süsteem kasutab SF6 gaasiisolatsiooniga testtrafot traditsioonilise õliga sukeldatud konstruktsiooni asemel, mis välistab õliga saastumise ohu, vähendades samal ajal oluliselt seadmete kaalu 20% kuni 60%. Sellel trafol on suurepärane isolatsioon ja ülimadal osaline tühjendus, saavutades PD taseme ≤3 pC. Täissüsteem hoiab nimipingel töötades täieliku osalise tühjenemise mitte kõrgemal kui 5 pC.

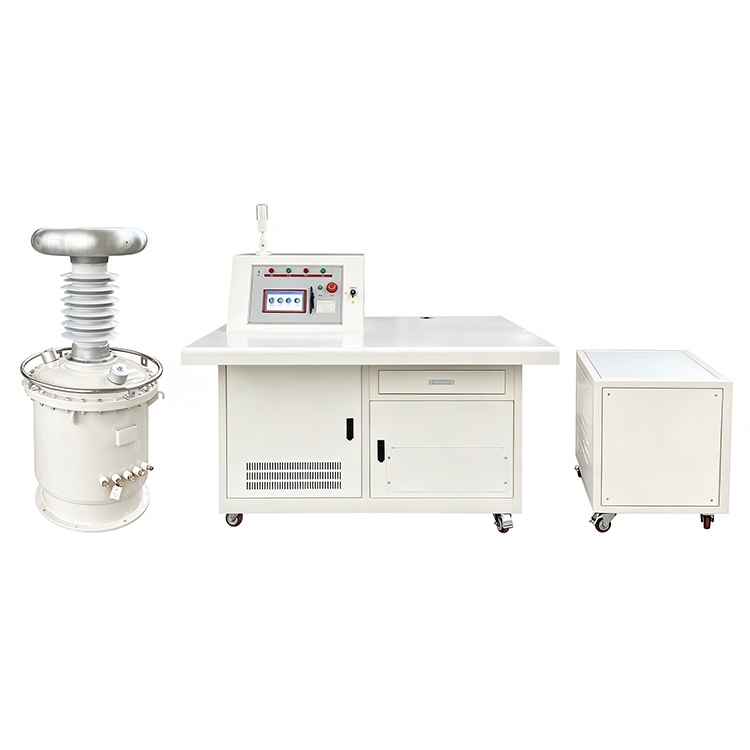

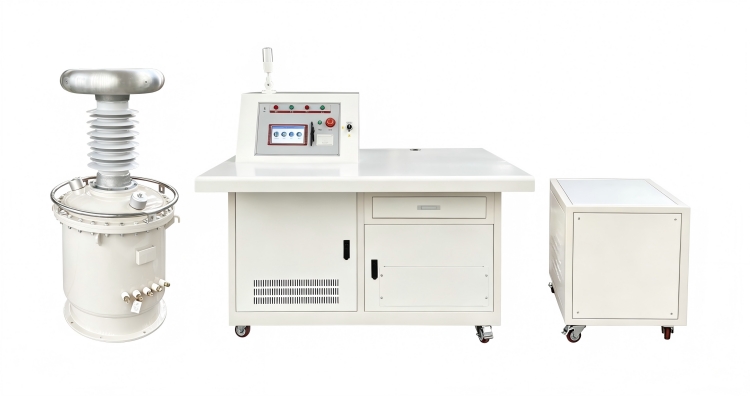

See terviklik integreeritud testsüsteem on kokku pandud kõrgepinge testtrafo, ühenduskondensaatori, kõrgepingevoolu piirava reaktori, madalpinge kompensatsioonireaktori, isolatsioonitrafo, automaatse töökonsooli ja kompensatsioonikapiga. Selle sisseehitatud madalpinge kompensatsioonistruktuur võib tõhusalt vähendada sisendvoolutarbimist maksimaalselt 60%, mis aitab tõsta energiatõhusust ja vähendada igapäevaseid tegevuskulusid.

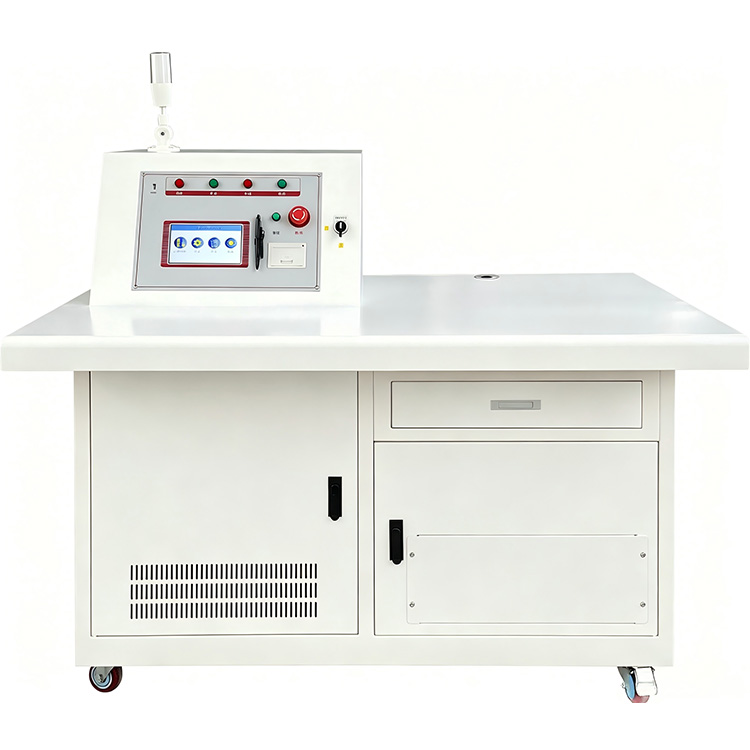

7-tollise värvilise puutetundliku ekraaniga juhtkonsooliga varustatud süsteem toetab nii automaatset kui ka käsitsi testimise režiimi. Kasutajad saavad iseseisvalt konfigureerida kuni viis pingeastet, pinge rambikiirust ja vastu pidada testide kestustele. Automaatsed testimisfunktsioonid hõlmavad pinge suurendamist, kompensatsiooni lülitamist, ajastust, pinge vähendamist, andmete salvestamist ja aruannete printimist, mis parandab oluliselt testimise tõhusust ja korratavust.

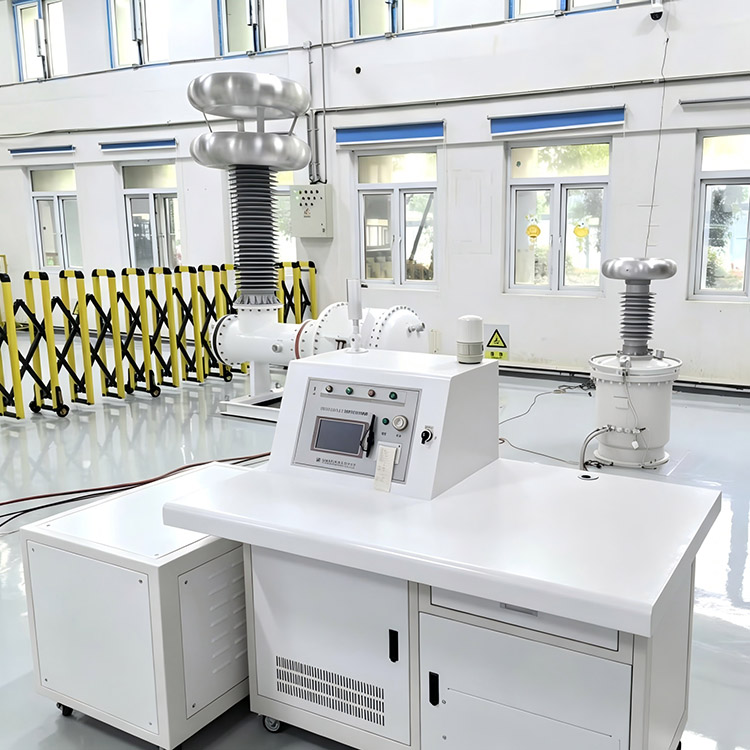

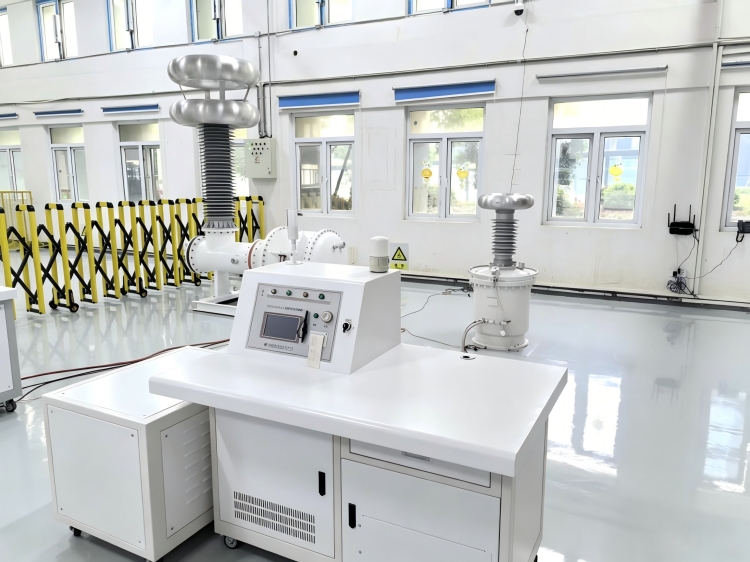

Kõrgepingelaborite ja välikatsete jaoks mõeldud süsteem tagab stabiilse sinusoidaalse väljundi lainekuju moonutusega alla 5%, madala töömüra ning usaldusväärse kaitse ülepinge ja liigvoolu tingimuste eest. Skaleeritav disain võimaldab tooteseeria sarnastel süsteemidel saavutada ülikõrgepinge testimise rakenduste jaoks pinget kuni 1200 kV.

Tootejuhend

Kuidas süsteem töötab

100 kV osalise tühjenemise vaba vahelduvvoolu Hipoti testimissüsteem genereerib stabiilse kõrgepinge toitesageduse väljundi läbi SF6 isoleeritud testtrafo. Katsetamise ajal jälgivad ühenduskondensaator ja mõõteahel pidevalt osalise tühjenemise aktiivsust, samal ajal kui automaatjuhtimissüsteem juhib pinge tõusmise, hoidmise ja vähendamise protsesse.

Madalpinge kompensatsioonireaktor töötab vajaliku sisendvoolu vähendamiseks, mis toob kaasa parema energiatõhususe ja leevendab ühendatud toiteallika koormust. Kogu süsteem suudab üheaegselt läbi viia pingetesti ja osalise tühjenemise mõõtmist, nii et kasutajad saavad põhjalikult hinnata igasuguste kõrgepingeseadmete isolatsioonitõhusust.

Omadused

1、SF6 gaasiisolatsiooniga trafo disain ilma õli saastumiseta

2、Üldine osalise tühjenemise tase ≤5pC

3、Trafo osalise tühjenemise tase ≤3pC

4, nimiväljundpinge kuni 100 kV

5、Reaktiivvõimsuse kompensatsioon vähendab allika voolu kuni 60%

6、Automaatsed ja käsitsi testimisrežiimid

7、 Viieastmelised programmeeritavad pinge- ja ajastusseaded

8 、Reguleeritav pinge rambi kiirus vahemikus 0,5 kV/s kuni 2,5 kV/s

9、Automaatne kompensatsiooni lülitamine ja pinge reguleerimine

10, ajalooliste andmete salvestamise ja printimise funktsioonid

11, ülitäpne pinge mõõtmine

12、Stabiilne siinuslaine väljund moonutustega ≤5%

13、Madala müratasemega töö ≤65dB

14 、 Põhjalik ülepinge- ja ülevoolukaitse

15 、 Sobib osalise tühjenemise ja vahelduvvoolu pinge testimiseks

Rakendusväljad

1, elektrivõrguettevõtted

Kasutatakse trafode, jaotusseadmete, GIS-seadmete, kaablite ja alajaamaseadmete tavapäraseks isolatsiooni testimiseks ja osalise tühjenemise hindamiseks.

2, kõrgepingelaborid

Sobib tüübitestimiseks, tehase vastuvõtutestimiseks ja uurimisprojektideks, mis nõuavad ülimadalat osalist tühjenemist.

3, trafode tootjad

Kasutatakse toite- ja jaotustrafode kvaliteedikontrolliks, isolatsioonikontrolliks ning tehase testimiseks.

4, ülikoolid ja uurimisinstituudid

Toetab kõrgepingeinseneri haridust, isolatsiooniuuringuid ja täiustatud elektrikatsetusprojekte.

5, tööstus- ja kaevandusettevõtted

Pakub kriitiliste elektriseadmete ennetavat hoolduskatset ja isolatsiooniseisundi hindamist.

Tüüpilised katseelemendid

1, trafo vahelduvvoolu pingekindluse testimine

2, GIS-i osalise tühjenemise testimine

3, kõrgepinge lülitusseadmete testimine

4, toitekaabli isolatsiooni testimine

5, isolaatori ja läbiviikude testimine

6, elektriseadmete tehase vastuvõtukatse

7, kõrgepinge laboriuuringud

8. Ennetavad hooldusprogrammid

Weshine'i eelised

Weshine Electric keskendub kõrgepinge testimisseadmete ning osalise tühjenemise mõõtmissüsteemide arendamisele ja tootmisele. Meie SF6 gaasiisolatsiooniga vahelduvvoolu pingetestiseadmetel on äärmiselt madal osalise tühjenemise väljund, nutikas automaatrežiim, energiasäästu kompensatsioonitehnoloogia ja töökindlad ohutuskaitsemoodulid. Kõik Weshine'i lahendused, mis on loodud nii laborites kui ka kohapealsetes töökeskkondades rangete testimisülesannete täitmiseks, aitavad klientidel teostada täpseid isolatsiooni jõudluse kontrolle, vastata asjakohastele tööstusstandarditele ja säilitada nende kõrgepingeseadmete stabiilne pikaajaline töö.

Meie 100 kV osalise tühjenemise vaba vahelduvvoolu Hipoti testimissüsteem suudab täielikult rahuldada kõik teie kõrgepinge isolatsiooni testimise ja osalise tühjenemise jälgimise nõuded. Võtke meie meeskonnaga igal ajal ühendust kohandatud lahenduste, üksikasjalike tehniliste andmete ja konkurentsivõimeliste pakkumiste saamiseks.
