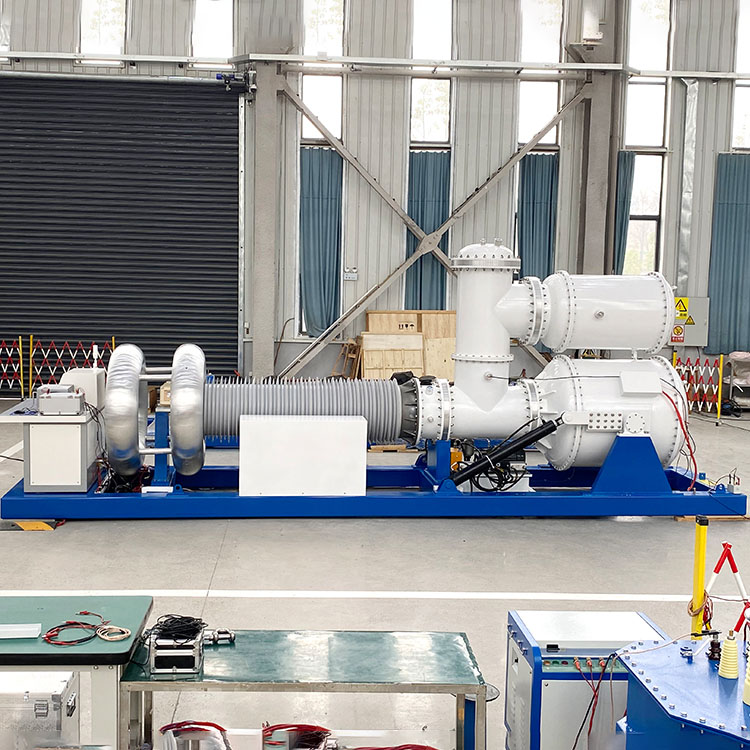

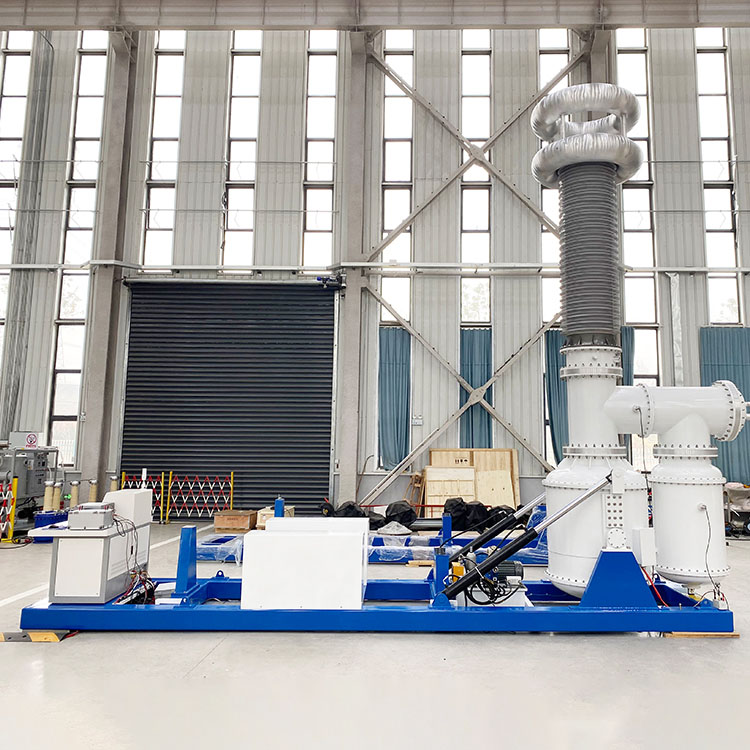

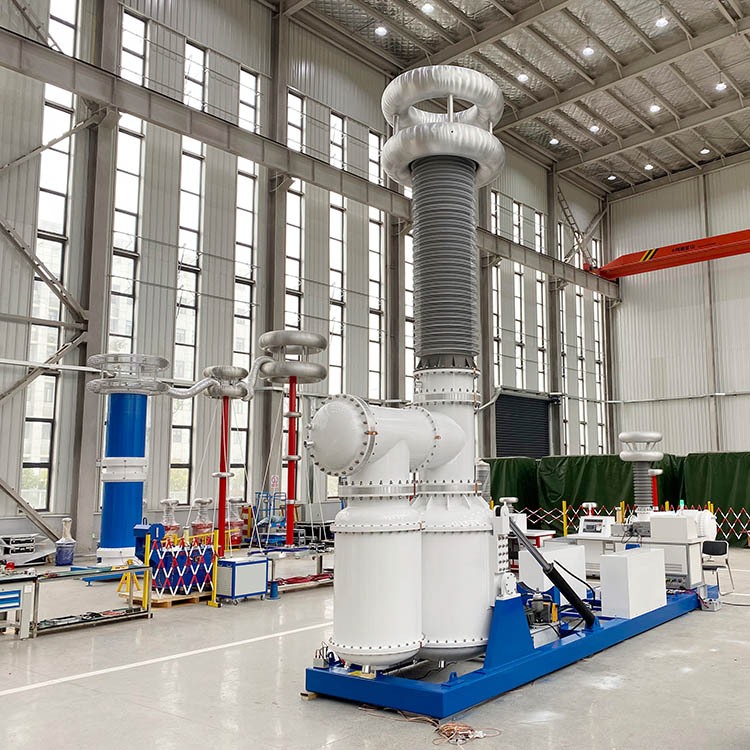

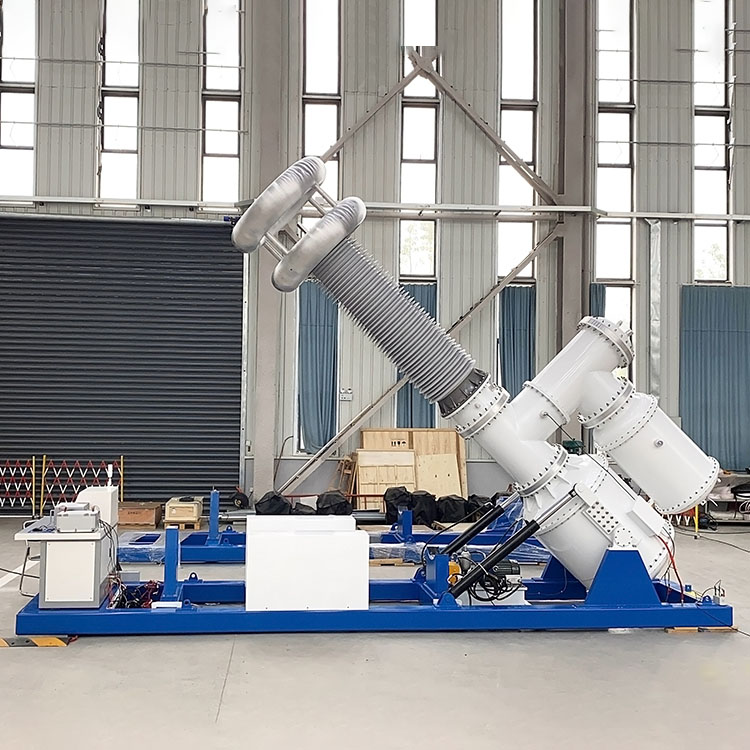

PD-vaba vahelduvvoolu pingetaluvuse testimissüsteem

See PD-vaba vahelduvvoolu taluvuse testimissüsteem vastab igat tüüpi kaasaegsete kõrgepingeseadmete rangetele isolatsioonikontrolli ja osalise tühjenemise testimise standarditele. See on varustatud esmaklassilise SF6 gaasiisolatsiooniga trafodega, mis välistab traditsiooniliste õliga täidetud testtrafode reostusriskid, säilitades samal ajal stabiilse isolatsiooni ja pika kasutusea. Paljud elektritootjad saadavad ostupäringud, et hankida masstootmise kvaliteedikontrolli täielikku katseseadet.

SF6 isoleeritud südamikkomponentide ümber ehitatud PD-vaba vahelduvvoolu pingetestisüsteem annab stabiilse 250 kV pinge ja piirab osalist tühjenemist 5 pC piires. Sellel on automaatne intelligentne juhtimine, mitmeastmeline reaktiivvõimsuse kompenseerimine, madala müratasemega töö ja täielikud turvablokeeringud, mis meelitavad ligi pidevaid hulgitellimusi elektriettevõtetelt, tööstustehastelt, ülikoolidest ja professionaalsetest kõrgepingelaboritest.

Integreeritud täielik testimisplatvorm

See toetab trafode, GIS-jaotusseadmete, toitekaablite, pukside, isolaatorite ja reaktorite testimist. Kogu seade ühendab kõrgepingetrafo, ühenduskondensaatori, pingejaoturi, voolu piirava reaktori ja intelligentse juhtkonsooli kõik-ühes jaamaks, mis aitab hankemeeskondadel kokku hoida eraldi seadmete ostukulusid.

Nimipingel töötades hoiab see PD-vaba vahelduvvoolu taluvuspinge testimissüsteem osalise tühjenemise ≤5 pC, vastates täielikult tehase vastuvõtutestidele, tüübisertifikaadile, rutiinsetele isolatsioonikontrollidele ja laboriuuringutele, mis nõuavad ülimadalat PD taset. Selle lainekuju moonutust kontrollitakse alla 2%, genereerides stabiilseid ja reprodutseeritavaid katseandmeid, mis vastavad rahvusvahelistele tööstusstandarditele.

Tõhus reaktiivvõimsuse kompenseerimine

Sisseehitatud madalpinge kompensatsioonireaktor vähendab üldist energiatarbimist ja suurendab töö efektiivsust. Mitmetasandiline reaktiivvõimsuse peenreguleerimine tagab stabiilse pingeväljundi raskete keeruliste katsekoormuste korral, mis on peamine esiletõst, mis sunnib pikaajalisi koostööostjaid esitama korduvaid hulgitellimusi.

Usaldusväärne intelligentne juhtimine ja mitmekihiline ohutuskaitse

Juhtkonsool tagab sujuva pinge reguleerimise ja reaalajas andmete jälgimise, võimaldades tehnikutel pingeteste tõhusalt ja täieliku ohutusega läbi viia. Mitme kaitsega konstruktsioonid, sealhulgas ülepinge väljalülitamine, voolu piiramine ja tühjenemise vältimine, vähendavad kõrgepingekatsete ajal oluliselt ohte.

Valikulise 500 kV suure väljundvõimsusega spetsifikatsiooni ja suurepärase osalise tühjenemise summutamise jõudlusega PD-vaba vahelduvvoolu pingetestisüsteem jääb elektrijaamade, elektritootjate ja laborite jaoks parimaks valikuks, mis viivad läbi isolatsiooni hindamist ja kõrgepingeseadmete kontrollimist.

Tööpõhimõte

PD-vaba vahelduvvoolu taluvuse testimissüsteem toetub SF6 isolatsiooniga trafole, mis tagab kontrollimiseks püsiva 50 Hz kõrgepinge vahelduvvoolu. Sisseehitatud ühenduskondensaator püüab osalise tühjenemise signaale reaalajas, samas kui pingejagur jälgib väljundpinget kogu katsetsükli jooksul. Sobivad kompensatsioonireaktorid reguleerivad automaatselt reaktiivvõimsuse nõudlust, vähendades sisendvõimsust ja suurendades üldist töötõhusust.

Varustatud voolu piiravate reaktorite ja täielike ohutusblokeerimismoodulitega, kaitseb see seade nii katseproove kui ka põhiseadet äkiliste ülepinge- ja ülepingeriskide eest, pakkudes stabiilseid ja turvalisi testitulemusi, mis pälvivad ostuinseneride tunnustuse.

Sihtrakenduse stsenaariumid

Võrguenergia operaatorid

Ideaalne alajaama seadmete hoolduseks, projekti kasutuselevõtuks ja isolatsioonidiagnostikaks trafodel, GIS-kilpidel ja kõrgepinge jaotusseadmetel. Paljud elektrijaamade ostjad esitavad selle süsteemi jaoks hulgihanketaotlusi, et standardida regulaarset kontrollimist.

Trafode tootmistehased

Ideaalne igapäevaseks tootmise kohapealseks kontrolliks, tehase vastuvõtutestideks ning toite- ja jaotustrafode ametlikuks tüübisertifikaadiks. Tootmishankemeeskonnad reserveerivad sageli selle testeri varu, et lühendada tootmiskontrolli tsükleid.

Professionaalsed kõrgepingelaborid

Selle ülimadal osalise tühjenemise jõudlus vastab rangetele toodete sertifitseerimise ning uute toodete uurimis- ja arendustegevuse testimise standarditele, meelitades labori ostjaid esitama pikaajalisi tarnetellimusi.

Ülikoolid ja teadusasutused

Sobib dielektriliste materjalide uurimiseks, isolatsiooni jõudluse analüüsiks ja kõrgepinge suuremateks õppekatseteks. Uurimisprojektide ostjad nõuavad enne ametlikku tellimist sageli kohandatud konfiguratsioone.

Tehase- ja kaevandustööstuse kasutajad

Rakendatakse kohapealsete elektriseadmete perioodiliste ennetavate kontrollide ja isolatsiooniseisundi hindamise jaoks, aidates ettevõtete hankeosakondadel vähendada kolmandate osapoolte testimise allhanke kulusid.

Kasutusala

1. Jõutrafo isolatsiooni testimine

2.GIS osalise tühjendamise kontroll

3. Vahelduvvoolu pingetaluvuse testimine

4. Kõrgepinge lülitusseadmete rutiinne tuvastamine

5. Puksi jõudluse test

6. Toitekaabli vastupidavuse test

7. Tahke isolaatori kvaliteedikontroll

8. Kohapealne tehase vastuvõtutest (FAT)

9. Tootetüübi testimine ja sertifitseerimise tugi

10.Kõrgepinge laboratoorsed uurimistööd

Weshine'i põhitugevused

Weshine Electric on spetsialiseerunud kõrgepinge testimisseadmete ja osalise tühjenemise mõõteseadmete väljatöötamisele ja tootmisele. Meie PD-vabad vahelduvvoolu pingetestisüsteemid kasutavad küpset SF6 isolatsioonitehnoloogiat, ülimadalaid osalise tühjenemise indikaatoreid, täpset pingeproovi võtmist ja igakülgset ohutuskaitset. Meie seadmed, mis on kohandatud elektrivõrgu operaatoritele, elektritootjatele, kolmandate osapoolte laboritele ja uurimisasutustele, pakuvad täpset, ohutut ja tõhusat testimist kaasaegsetele kõrgepingeseadmetele. Ülemaailmsed projektiostjad saavad korraldada näidistesti enne ametlike hankelepingute allkirjastamist.

KKK

Q1: Millised on peamised tehnilised näitajad?

Nimivõimsus: 250kVA. Nimiväljundpinge: kuni 500kV. Osalise tühjenemise tase: ≤5pC. Lainekuju moonutus: ≤2%. Süsteemi müra: ≤50 dB. Pidev tööaeg: 30 minutit. Ülepinge võime: 110% 1 minuti jooksul.

Q2: Miks SF6 isolatsioon õliga täidetud tüübi asemel?

SF6 gaas kõrvaldab õli karboniseerimise kõrvalsaadused, mis tekitavad valesid PD signaale, tagab stabiilse dielektrilise jõudluse, nulli saasteriski ja säilitab ≤5 pC tausta PD taseme täpseks FAT-iks trafodes ja GIS-is.

Q3: Milliseid rakendusi see süsteem toetab?

Trafo isolatsiooni testimine, GIS jaotusseadmete PD kontroll, toitekaabli vastupidavuse testid, läbiviikude/isolaatorite jõudluse hindamine, FAT, tüübisertifikaat ja kõrgepinge laboriuuringud.

Q4: Kuidas reaktiivvõimsuse kompenseerimine töötab?

Sisseehitatud madalpinge kompensatsioonireaktor (200 kvar, mitme kraaniga motoriseeritud lülitus) reguleerib reaktiivvõimsust astmeliselt. See säilitab püsiva pinge suurte katsekoormuste korral ja parandab üldist töötõhusust.

K5: Millised ohutuskaitsefunktsioonid on kaasas?

Mitmekihilised kaitsed, sealhulgas ülepinge väljalülitamine, voolu piiramine, tühjenemise vältimine ja voolu piirava reaktoriga täielikud turvablokeeringud, mis kaitsevad ootamatute ülevooluohtude eest.

K6: Kellele see süsteem mõeldud on?

Elektrivõrgu operaatorid, trafode tootmistehased, professionaalsed kõrgepingelaborid, ülikoolid/teadusasutused ning tööstustehased/kaevanduste kasutajad rutiinseks ja tüübikatsetuseks.

Ostujuhend

Jagage oma kõrgepinge testi parameetreid meie müügimeeskonnaga, et saada kohandatud hinnapakkumisi ja täielikke tehnilisi faile oma hankeplaani jaoks.
