Osalise tühjenemise vaba vahelduvvoolu pingetestisüsteem

Kasutades täiustatud SF6 gaasiisolatsiooniga trafotehnoloogiat, tagab osalise tühjenemise vaba vahelduvvoolu vastupidavuse pingetestisüsteem stabiilse 250 kV väljundi üldise osalise tühjenemise tasemega ≤5 pC. Intelligentse automaatjuhtimise, reaktiivvõimsuse kompenseerimise, madala mürataseme ja terviklike kaitsefunktsioonidega sobib see ideaalselt elektrivõrkudele, tööstusettevõtetele, ülikoolidele, uurimisinstituutidele ja kõrgepingelaboritele.

Kuna elektritööstused tõstavad jätkuvalt isolatsioonikontrolli ja mikroosalise tühjenemise tuvastamise standardeid, on see testimisseade välja töötatud sellistele turunõuetele vastama. Erinevalt tavalistest õliga täidetud testtrafodest eemaldab SF6 isolatsioon õlireostuse ja reostuse ohu, vähendades samal ajal seadmete kogukaalu 20–60%, et hõlbustada transportimist ja paigutamist.

Kõiki neid usaldusväärseid jõudlusi toetab professionaalne tootmistugevus. Weshine® on kaasaegne kõrgtehnoloogiline tehas, mis on spetsialiseerunud elektrisüsteemide automaatikaseadmete ja testimisseadmete uurimis- ja arendustegevusele, tootmisele, müügile ja teenindusele. Tooteid müüakse kogu maailmas ja need on saanud positiivset tagasisidet paljudelt klientidelt.

Esitus

Osalise tühjenemise vaba vahelduvvoolu pingetestisüsteem kasutab SF6 gaasiisolatsiooniga trafosid, et säilitada stabiilne 250 kV väljund, piirates kogu osalise tühjenemise ≤5 pC-ni. Arukas automaatjuhtimine, reaktiivvõimsuse kompenseerimine, madal müratase ja mitmekihiline ohutuskaitse teevad sellest praktilise valiku elektritehaste, tööstusklientide, ülikoolide ja uurimislaborite jaoks.

Kogu masina osalise tühjenemise indeks saavutab ≤5 pC ja sisseehitatud SF6 trafo genereerib nimipingel ainult ≤3 pC osalist tühjenemist. Sellised suurepärased isolatsiooniomadused muudavad selle ideaalseks osalise tühjenemise kontrollimiseks, tehase vastuvõtukontrolliks, isolatsiooni kontrollimiseks ja erinevateks kõrgepinge uurimistöödeks.

Struktuur

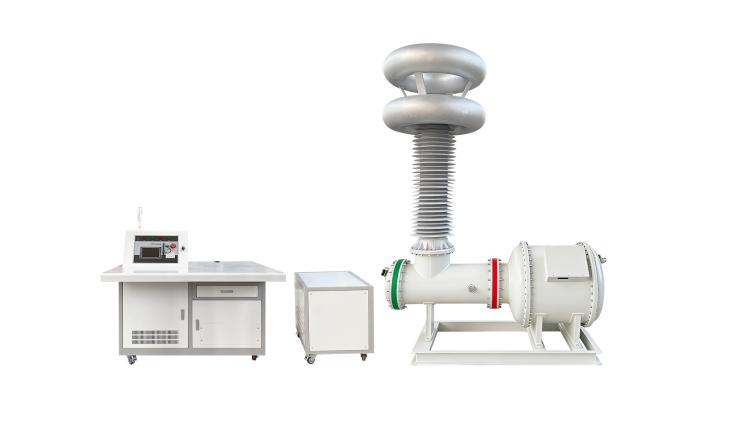

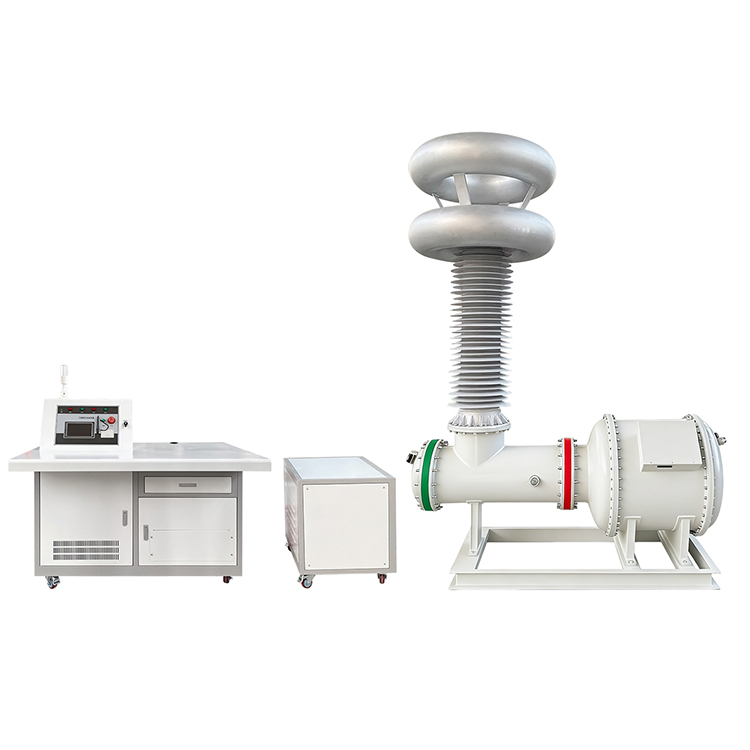

Täielik pakett sisaldab SF6 isolatsiooniga testtrafot, ühenduskondensaatorit, kõrgepingevoolu piiravat reaktorit, madalpinge kompensatsioonireaktorit, eraldustrafot ja täisautomaatset juhtkappi. Madalpinge kompensatsioonitehnoloogia vähendab sisendenergia tarbimist kuni 60%, mis suurendab oluliselt testimise efektiivsust ja vähendab toiteallika nõudeid.

Kontrolli

Osalise tühjenemise vaba vahelduvvoolu pingetestisüsteem on varustatud 7-tollise värvilise puutetundliku ekraaniga juhtseadmega, mis toetab nii automaatseid kui ka käsitsi töörežiime. Operaatorid saavad vabalt seadistada viis erinevat pingesegmenti, reguleerida võimenduskiirust ja hoidmisaega. Automaatsed funktsioonid hõlmavad pinge tõstmist, kompensatsiooni lülitamist, ajastust, rõhu vähendamist pärast testimist, andmete salvestamist, kirjete otsimist ja katsearuande printimist.

Ohutus

Stabiilse ja ohutu töö tagamiseks väljastavad seadmed sujuva siinuslaine pinge, mille lainekuju moonutus on alla 5% ja töömüra alla 65 dB. Ülepinge- ja ülevoolukaitsemehhanismid on täielikult varustatud. Selle modulaarne raamistik toetab hilisemaid uuendusi, mida saab laiendada ülikõrge pinge testimiseks kuni 1200 kV.

Omadused

1、SF6 gaasiisolatsiooniga trafo tehnoloogia

2 、 Õlivaba disain ilma keskkonna saastumiseta

3、Täieliku süsteemi osalise tühjenemise tase ≤5pC

4、Trafo osalise tühjenemise tase ≤3pC

5、 Nimiväljundpinge kuni 250kV

6, nimivõimsus 50 kVA

7、Reaktiivvõimsuse kompenseerimine vähendab sisendvoolu kuni 60%

8 、 Automaatsed ja käsitsi testimise režiimid

9、 Viieastmelised programmeeritavad pinge- ja ajastusseaded

10 、Reguleeritav pinge rambi määr

11, intelligentne pinge reguleerimine ja kompensatsiooni lülitamine

12、Ajalooliste andmete salvestamine ja aruannete printimine

13、Stabiilne siinuslaine väljund moonutustega ≤5%

14、Madal töömüra ≤65dB

15、Kõrgepinge ülepingekaitse

16、Tabavoolu ülevoolukaitse

17 、 Sobib osalise tühjenemise ja vahelduvvoolu pinge testimiseks

Rakendused

1, trafo vahelduvvoolu pingekindluse testimine

2, GIS-i osalise tühjenemise testimine

3, lülitusseadmete isolatsiooni testimine

4, kõrgepingekaabli testimine

5, Puksi testimine

6, isolaatori testimine

7, tehase vastuvõtutest (FAT)

8, kõrgepinge laboratoorsed testid

9, elektriseadmete tüübi testimine

10. Ennetavad hooldusprogrammid

Weshine'i eelised

Weshine Electric on kõrgepinge testimisseadmete ja osalise tühjenemise mõõtesüsteemide professionaalne tootja. Meie VS-W seeria osalise tühjenemise vaba vahelduvvoolu pingetestisüsteemid ühendavad täiustatud SF6 isolatsioonitehnoloogia, ülimadala osalise tühjenemise, intelligentse automatiseerimise ja usaldusväärse turvakaitse. Nõudlikeks labori- ja välirakendusteks mõeldud Weshine'i lahendused aitavad klientidel parandada testimise täpsust, tagada vastavus eeskirjadele ja suurendada seadmete pikaajalist töökindlust.
