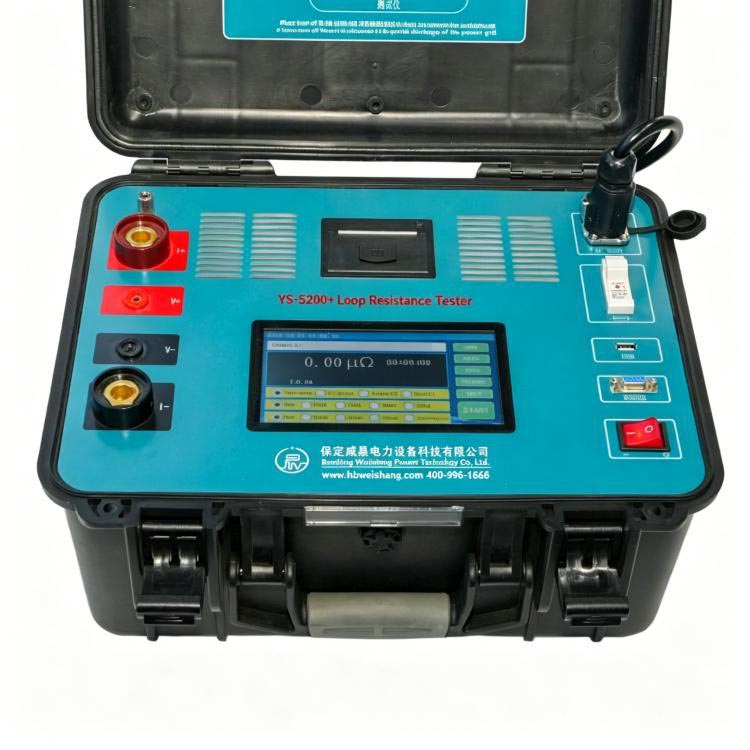

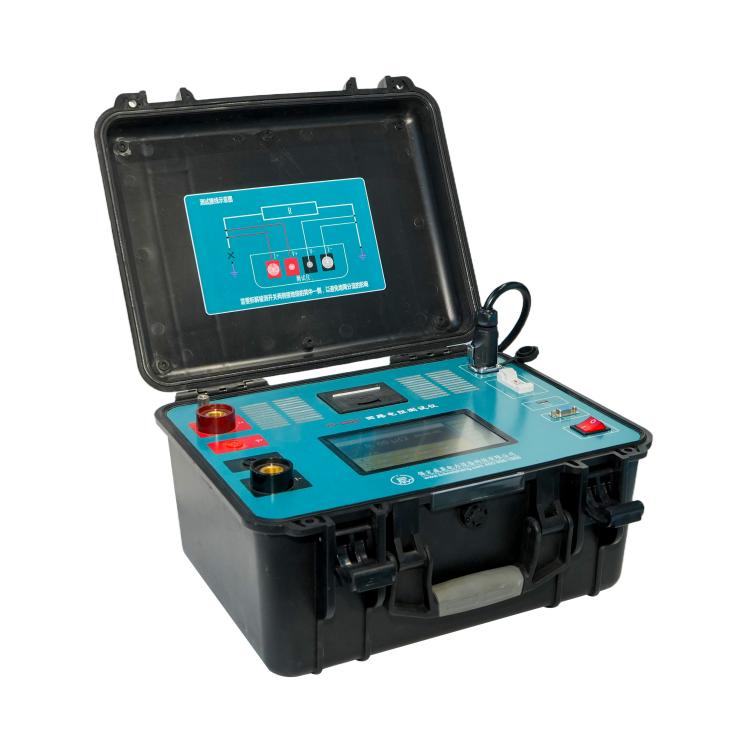

Lauaarvuti 300A intelligentne vooluahela takistuse tester

Vastupidav Desktop 300A intelligentne vooluahela takistuse tester, mida pakub Weshine, professionaalne tootja ja tarnija Hiinas, annab täpsed mikrooomi näidud kaitselülititel, lahklülititel, maanduslülititel ja siiniühendustel isegi siis, kui voolud jooksevad läbi üksikute ahelate või mitme paralleelse haru.

Ehitasime selle seadme DL/T845.4-2019 ja IEC neljajuhtmeliste testimisstandardite järgi, mis vastab täielikult tööstusharu nõudmistele kõrge voolutakistuse tuvastamiseks.

Masina sees on suure võimsusega konstantse voolu allikas, mis on ühendatud mitme kanaliga vooluanduri riistvaraga. See struktuur hoiab väljundvoolu stabiilsena ja pinge proovivõtu täpsena, isegi kui töötate koos keeruliste paralleelsete maandusvõrkudega, mis on peamine põhjus, miks inseneritöövõtjad esitavad selle mudeli jaoks korduvaid hulgitellimusi.

Põhilised mõõtmise põhimõtted

Desktop 300A intelligentne vooluahela takistuse tester tugineb kahele põhilisele funktsionaalsele moodulile:

1.Reguleeritav kõrge konstantse voolu väljund: 50A–300A

2. Juhtmevaba alalisvoolu klambriandur: 0~±600A voolu püüdmine

See arvutab tegeliku kontakttakistuse Ohmi seaduse alusel: R = V / I₀

V = kontaktpunktides tuvastatud pingelangus

I₀ = testitavat haru läbiv tegelik vool

Intelligentsed testimisrežiimid (põhiuuendus)

weshine Electric integreerib neli täiustatud testimisrežiimi, et toetada erinevaid välitingimusi:

1. Traditsiooniline vooluahela takistusrežiim

Kasutajad peavad lahti ühendama ühe maandusvõrgu külje, et šundivoolu häiretest mööda minna. Tester toidab kuni 300A alalisvoolu ja loeb pingelanguse andmeid. See režiim saavutab suurima täpsuse ja töötab hästi planeeritud hoolduskohtades.

2. Kinnitage otsemõõtmisrežiim

Maandusühendusi pole vaja lahti võtta. Juhtmeta klamber jälgib reaalajas haruvoolu I₀, seejärel arvutab masin automaatselt takistuse väärtusega R=V/I₀. Tähtsündmused: demonteerimistööd puuduvad, välikatsed on kiiremad, ohutum eluruumide hoolduseks.

3. Ühepoolse šundi režiim

Sobib paralleelse maanduse paigutuse jaoks, nagu kapi maandus ja hajutatud maandusvõrgud. Klamber mõõdab šundi haruvoolu I2 ja seade arvutab enne takistuse arvutamist efektiivse testvoolu väärtusega I₀=I1−I₂. See parandab osaliste paralleelvoolude põhjustatud täpsusvead.

4. Kahepoolne šundirežiim

Kahesuunalise jaotusvooluga suurtele maandusvõrkudele alajaamades. Kaks klambrit koguvad I21 ja I22 haruvoolud, süsteem arvutab I₀=I₁−I21−I22, et saada tõelised takistusandmed mitmeharuliste võrkude jaoks.

Ohutus- ja klambrisüsteemi disain

Sobivad juhtmevabad klambrid suudavad automaatselt tuvastada alalisvoolu suuna.

Võtmeklambri spetsifikatsioonid:

1、DC katsevahemik: 0 kuni ± 600A

2. Täpsete andmete saamiseks tuleb joondada õige voolusuunaga

3. Sisseehitatud kalibreerimisfunktsioon mõõtmishälbe kompenseerimiseks

Tööohutuse meeldetuletused:

1. Riistvara kahjustamise vältimiseks ärge kasutage klambrit väljaspool selle mõõtepiirkonda

2. Paigaldage näitude stabiliseerimiseks klambrid, järgides voolu suunamärke

3. Andmevigade vähendamiseks käitage regulaarselt kalibreerimist

Samm-sammuline kasutusjuhend

See lauaarvuti tester järgib kõrge vooluga stsenaariumide jaoks standardseid välitestimise töövooge.

1. samm: süsteemi ettevalmistamine

Veenduge, et seade on täielikult välja lülitatud, maanduse seadistamine on lõpetatud ja klambriakud on täielikult laetud. Hulgihanke kliendid saavad koos saadetisega saada täielikud käsiraamatud.

2. samm: juhtmestiku konfigureerimine

I+ ja I- ühendatakse katseahela kahe otsaga; V+ ja V- kinnituvad sisemiste pinge proovivõtupunktide külge. Traadi takistuse häirete välistamiseks asetage pingeandurid alati vooluahela sisse.

3. samm: režiimi valimine

Valige üks katserežiim: traditsiooniline lahtivõtmise režiim, klambriga otserežiim, ühe šundi režiim või kahe šundi režiim. Seejärel määrake väljundvool (50A–300A) ja testi kestus (Kiire / 10s / 30s / 60s / Pidev).

4. samm: mõõtmisprotsess

Masin käivitab voolu suurendamise, stabiilsuskontrolli, reaalajas vooluvõtu, pinge proovivõtu, takistuse arvutamise ja temperatuuri kompenseerimise automaatselt ilma käsitsi reguleerimata.

5. samm: tulemuste kuvamine

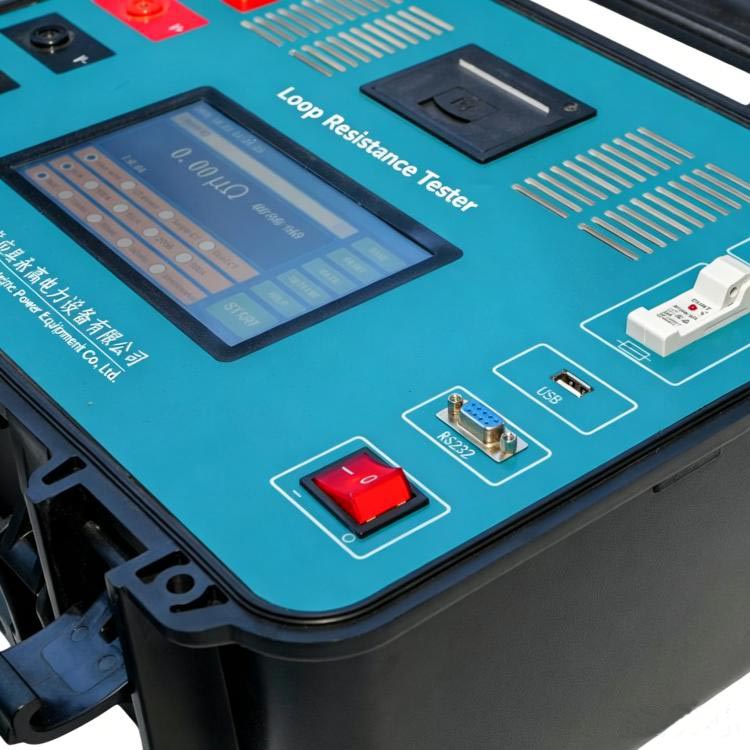

Ekraanil kuvatakse koguvool I₁, haruklambri voolud (I₂ / I21 / I22), takistuse väärtus mikrooomides, katseaeg ja stabiilsusseisund.

6. samm: andmehaldus

Operaatorid saavad salvestada testlogid kohalikku mällu, eksportida kirjeid FAT32 USB-draivi kaudu, printida aruandeid valikuliste prindimoodulitega ja vaadata igal ajal tagasi ajaloolisi testiandmeid.

Rakenduse stsenaariumid

See lauaarvuti 300A intelligentne vooluahela takistuse tester tegeleb takistuse tuvastamise ülesannetega keeruka maanduse ja tugevate elektromagnetiliste häirete tingimustes, mida kasutavad laialdaselt järgmiste sektorite ostjad:

1 、Suured alajaamad

2, elektrijaamad

3, tööstuslikud lülitusseadmete süsteemid

4, kõrgepinge ülekandeseadmed

5, maandusvõrgud

Süsteem töötab usaldusväärselt järgmistel juhtudel:

1, tugevad elektromagnetilised häired

2 、 Paralleelvoolu jaotus

3、、Piiratud juurdepääs lahtiühendamisele

4 、 Pidevad hooldustoimingud

Tüüpilised testimisviisid

1、 Kõrgepingekaitselülitite kontakttakistuse test

2. Alajaama maandusvõrkude tõrkekontroll

3. Siini ühendusliidete takistuse tuvastamine

4, GIS/AIS lülituskappide rutiinne hooldus

5 、 Elektrijaama elektriseadmete tehase kvaliteedikontroll

6、Edastusvõrkude maapealse süsteemi analüüs

7. Tööstuslike elektrijaotussüsteemide tõrkeotsing

Weshine'i eelised

Ehitasime mitmerežiimilise mõõtmisarhitektuuriga intelligentse vooluahela takistustesti Desktop 300A, et lahendada keerulisi paralleelvoolu ja keerukaid maandusprobleeme tänapäevastes toitesüsteemides. Juhtmeta klambri lahtivõtmiseta testimine vähendab hooldusseisakuid ja parandab oluliselt töökoha ohutust, mistõttu paljud elektriteenuste pakkujad sõlmivad meiega pikaajalisi tarnelepinguid.

Mitme kanaliga reaalajas voolu arvutamise algoritmid tagavad täpsed takistuse väärtused ka paralleelses maanduskeskkonnas. 300A suur väljundvool lõhustab kiiresti vananenud kontaktpindade oksiidikihid, tagades kulunud juhtivate ühenduste jaoks usaldusväärsemad testitulemused. Sisseehitatud intelligentne termoregulatsioon hoiab seadme stabiilsena pika suure vooluga töökoormuse korral.

Kasutajasõbraliku tööstusdisaini eelised ostjatele:

1 、 Mitmerežiimiline intelligentne töö

2、Visualiseeritud reaalajas praeguste andmete kuva

3 、 Automaatsete ohutuskaitsefunktsioonide täielik komplekt

4 、 Struktureeritud andmete salvestamine ja eksport

Võtke kohe ühendust meie müügimeeskonnaga, et saada kohandatud hinnapakkumisi ja täielikke tehniliste parameetrite faile oma projektihanke jaoks.
