Tootekirjeldus

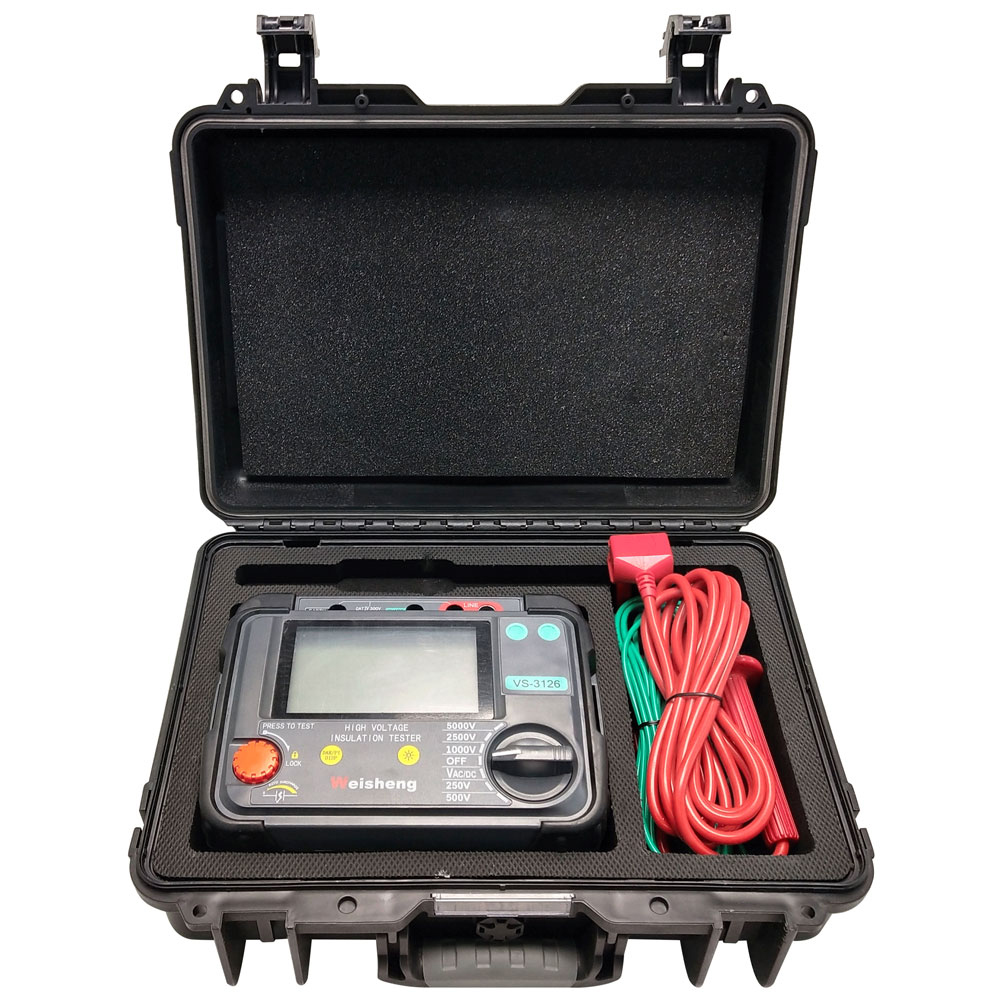

Weshine® VS-3126 on akutoitelIsolatsiooni tester 5000Vdigitaalse ja analoogkaareekraaniga, mis on ette nähtud kõrgepinge isolatsioonitakistuse testimiseks kaablite, pöörlevate seadmete, trafode, lülitusseadmete ja tööstuslike rakenduste hooldamisel ja teenindamisel.

Alalisvoolu isolatsioonikatsed tehakse pingetel 250 V, 500 V, 1000 V, 2500 V, 5000 V. Isolatsioonitakistuse mõõtepiirkond on 100 k Ω kuni 1000 G Ω. Testitavate mahtuvuslike ahelate automaatne tühjenemine on ette nähtud ja kuvatakse lagunev pinge.

Kaitseklemmi saab kasutada pinnalekke ja sellest tulenevalt ekslike mõõtmiste minimeerimiseks isolatsioonitakistuse katsete läbiviimisel.

Mahtuvuslike katseobjektide korral tühjeneb seade automaatselt läbi sisemise takisti ja näitab klemmide pinget vahemikus 30 V kuni 600 V, kõrgemate pingetega, mis on tähistatud tähega "Hi". See funktsioon annab pärast reaktiivkoormuste testimist märguande pinge langusest. Kui pingeindikaator kaob, on kasutajal ohutu testjuhtmed lahti ühendada.

Weshine® VS-3126Isolatsiooni tester 5000Vtoiteallikaks on kaheksa 1,5 V IEC LR6 (AA) elementi. Disaini ohutusfunktsioonide hulka kuuluvad kõrgepinge hoiatusindikaator, väline pinge näidik pärast IR-testi, reaktiivkoormuste automaatne tühjenemine ja testjuhtmed

RAKENDUS

Elektriisolatsioonimaterjalid halvenevad aja jooksul, mis põhjustab rikkeid ja kulukaid remondiarveid. Isolatsioonitakistuse testijad rakendavad isolatsioonile reguleeritud alalispinget ja mõõdavad seda läbivat voolu, rakendades isolatsioonitakistuse arvutamiseks Ohmi seadust. Vool voolab, sest ükski isolatsioonimaterjal pole täiuslik.

IR-testerid hõlmavad järgmist:

■ Toote test ja kvalifitseerimine

■ Seadmete paigaldamine

■ Rutiinne hooldus

■ Probleemide lahendused

Isolatsiooni testimine kõrgepinge alalisvooluga mõjutab isolatsiooni polarisatsiooni nii, et järjestikune testimine ilma testitava seadme täieliku tühjenemiseta annab erinevaid tulemusi.

Tuleks jälgida, et isolaatoriga ühendamisel ja isolaatoriga testimisel kasutataks alati sama protsessi ja tehnikat, et oleks võimalik tulemusi muuta. Oluline on salvestada isolatsiooni temperatuur ja IR väärtused

OMADUSED JA EELISED

■ Kompaktne, vastupidav isolatsioonitakistuse tester

■ Lihtne töö ja pingevahemiku valik

■ Vahelduv- ja alalisvoolu voltmeeter (30 V - 600 V)

■ Kasutaja seadistatav IR-testi taimer (vaikimisi 1 min), (max 19 m 50 s)

■ Pehme kandekott instrumendi ja juhtmete jaoks

■ Kiire algus ja täielik kasutusjuhend

■ HV-isolatsiooniga pistikute lukustamine täiendava ohutuse tagamiseks

■ Klemmidel olevad aknaluugid hoiavad ära mustuse ja muude esemete juhusliku sissepääsu

SPETSIFIKATSIOONID

Isolatsioonivahemik	0,1 MΩ kuni 2 TΩ
Nominaalsed katsepinged	250 V, 500 V, 1000 V, 2500 V, 5000 V
Klemmpinge täpsus
	<1000 V 0...+10% nimiväärtusest katsepinge
	≥1000 V 0...+5% nimiväärtusest katsepinge
Isolatsiooni täpsus	±5% ±3 numbrit
Lühisvool	5 tolli ± 0,5 by
Voltmeetri täpsus	±2%rdg±3dgt
Toiteallikas	8 x LR6/AA patareid
Töötemperatuuri vahemik ja niiskus
	-20°C kuni +45°C
Niiskus	80% suhteline niiskus
Säilitustemperatuuri vahemik ja niiskus
	-20 °C kuni +60 °C
Ohutuskaitse	Isolatsioon Cat III 600 V
Märkus	Teenuse viga koos määratud keskkonnapiirangutega on kahekordne sisemine viga
EMC	Vastab standardile IEC 61326-1:2013
Mõõtmed	177 mm x 226 mm x 100 mm
Kaal	1,9 kg (koos akuga)

VS-3126

VS-3126Isolatsiooni tester 5000Von mõeldud elektri- ja tööstuslikeks testimisrakendusteks, kus tööpinged ületavad 1000 V ja on vaja kõrgemat isolatsioonikatsepinget.

Erinevalt VS-3126-st pakub VS-3126 fikseeritud pingevahemikku 50 V, 100 V, 250 V, 500 V, 1000 V ja 2500 V.

Üle 1 kV tööpingega seadmed nõuavad proportsionaalselt kõrgemat katsepinget. Et olla täielikult vastavuses kõige kaasaegsemate testimisnõuetega, pakub Weshine kvaliteetseid tooteidIsolatsiooni tester 5000Vs pingetel üle 1 kV. Kõrgepinge testimise keskmes pakuvad meie 5/10/15 kV seadmed kõrgeimat kvaliteeditestide taset koos esmaklassilise ohutuse, mugavuse ja teisaldatavusega.

Kõigi suure kapitalimahuga seadmete täieliku isolatsioonikatsetuse tagamiseks astub Weshine sammu edasi! Pöörlemisseadmete universaalne testimisstandard IEEE 43-2000 tõstis soovitusliku katsepinge 10 kV-ni 12 kV ja kõrgemate seadmete puhul. Selle standardi täielikku vastavust on võimalik saavutada vaid ühe testeriga, meie 10 kV mudeliga.

VS-3127

VS-3127Isolatsiooni tester 10000Vpakub võimalust teostada täpseid isolatsioonitakistuse mõõtmisi kuni 15 kV testpingeni maksimaalse takistusega 30 TΩ. Takistuse mõõtmise täpsus on ± 5 % vahemikus 1 MΩ kuni 3 TΩ!

Kommunaalteenuste ja teenindusettevõtete jaoks on VS-3127 universaalne tester, millel on paindlikkus ja tulevikukindlus. Weshine VS-3127 on loodud töötama kõikjal, kus te töötate.

Maksimaalne väljundpinge ulatub 7 käiku (250V, 500V, 1KV, 2,5KV, 5KV, 10KV, 15KV).

Maksimaalne lühisevool 7mA

Isolatsioonitakistuse test (IR), polarisatsiooniindeksi test (PI), dielektrilise neeldumissuhte test (DAR). Ramptesti režiim (RAMP), filtreeritud takistuse testimise režiim (FR). *Mahtuvustest (Cap.).

Pingemonitori funktsioon, mis jälgib automaatselt mõõdetud pinget

MIKS TESTADA 15 KV juures?

5 kV kuni 15 kV kolmekordistab katsevoolu – see võib vältida negatiivset testvoolu kõrge müra korral.

15 kV on määratud NETA ATS 2007 alusel 35 000 V kuni 69 000 V varadele.

Üle 34 500 V mootoreid tuleks testida 15 kV juures, tuginedes standardile NETA ATS 2007.

SPETSIFIKATSIOONID

Isolatsioonivahemik	0,1 MΩ kuni 30 TΩ
Nominaalsed katsepinged	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Klemmpinge täpsus
	(5%～10%）±10V).
Isolatsiooni täpsus	1 MΩ kuni 3 TΩ, ±5% ±3 numbrit
	＞3 TΩ, ±20% ±3 numbrit
Lühisvool	≥7 sisse ± 0,5 by
Ramptesti režiim	±2%rdg±3dgt
Toiteallikas	Suurendage eelseadistatud pingeni, testides eelseadistatud pinge 10% astmelise suurusega
Töötemperatuuri vahemik ja niiskus
	-20°C kuni +50°C
Niiskus	80% suhteline niiskus
Säilitustemperatuuri vahemik ja niiskus
	-25 °C kuni +65 °C
Pinge test	AC/DC: 0V–1000V, Täpsus: ±5%rdg±3V
Mahtuvuse test	10nF～25uF, Täpsus: ±10%rdg±10nF
Praegune test	0,01nA～7mA, Täpsus: ±5%rdg±0,5nA
Ohutuskaitse	Isolatsioon Cat III 600 V
Märkus	Teenuse viga koos määratud keskkonnapiirangutega on kahekordne sisemine viga
EMC	Vastab standardile IEC 61326-1:2013
Mõõtmed	280 mm x 260 mm x 160 mm
Kaal	4,9 kg (koos akuga)

Valikud

Weshine'il on 8-aastane kogemus spetsiaalselt kogu elektriseadmetega tegelemiseks. Praegu on Weshine leiutanud erinevaidIsolatsiooni tester 500Viga etapi jaoks, nagu on näidatud kujul:

TELLIMISTEAVE JAOKSIsolatsiooni tester 500VS
Kass. Ei.	Maksimaalne katsepinge	Maksimaalne katsevahemik	IR/PI/DAR	RAMP	FR	Kork.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TO	√
VS-3125	5,0 kV	10 TO	√	√	√
VS-3125A	5,0 kV	10 TO	√	√	√	√
VS-3126	10,0 kV	20 TO	√	√	√
VS-3126A	10,0 kV	20 TO	√	√	√	√
VS-3127	15,0 kV	30 KUNI	√	√	√	√

Tarneahela probleemide põhjal: kehtivate hindade ja tarneaegade kohta võtke ühendust oma eelistatud Weshine'i volitatud edasimüüjaga.

Kvaliteedisertifikaadid

Usume alati, et kogu meie ettevõtte edu on otseselt seotud meie poolt pakutavate toodete kvaliteediga.Isolatsiooni tester 5000Vvastavad kõrgeimatele kvaliteedinõuetele, mis on määratletud ISO9001, ISO14000:14001 juhistes ja meie range kvaliteedikontrollisüsteemis.
