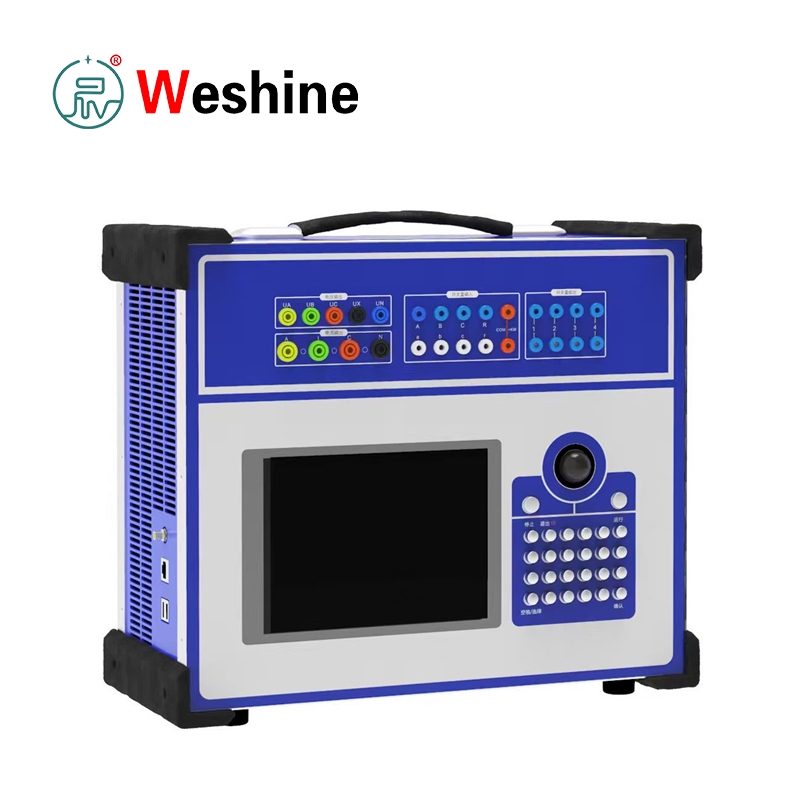

Tootekirjeldus

Ostke Hiina professionaalse tootja Weishine kvaliteetseid kolmefaasilise releekaitse testeri seadmeid, mis on loodud kaitsereleede, mikroprotsessori kaitseüksuste, sekundaarahelate, automaatikaseadmete ja täielike elektrivõrgu kaitsesüsteemide kontrollimiseks. Releed peavad täpselt reageerima liinitõrgetele, ebanormaalsele pingele, ülevoolule, taassulgemistoimingutele, diferentsiaalkaitse päästikutele ja juhtahela liikumistele, seega on regulaarne testimine elektrisüsteemi ohutuks ja koordineeritud tööks hädavajalik.

Mis on kolmefaasiline releekaitse tester?

Kolmefaasiline releekaitse tester on professionaalne testimisseade, mis on loodud kaitsereleede, mikroprotsessoripõhiste kaitseüksuste, sekundaarahelate, automaatikaseadmete ja toitesüsteemi kaitseskeemide jõudluse ja tööomaduste kontrollimiseks.

Tester genereerib juhitavat sekundaarvoolu, pinget, sagedust, faasinurka, harmoonilisi, alalisvoolu ja lülitussignaale, et simuleerida elektrisüsteemi tavalisi ja ebanormaalseid tingimusi. Rakendades neid simuleeritud signaale testitud kaitseseadmetele, saavad insenerid kontrollida relee sätteid, vastuvõtuväärtusi, tööaega, väljalülitusloogikat ja kontakti reaktsiooni.

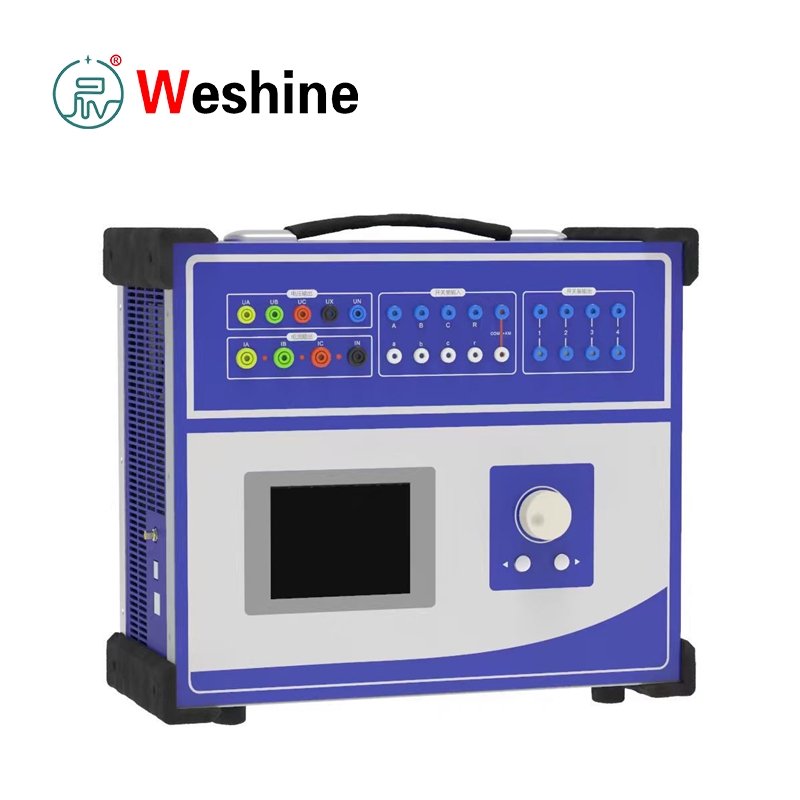

Three Phase Relay Protection Tester

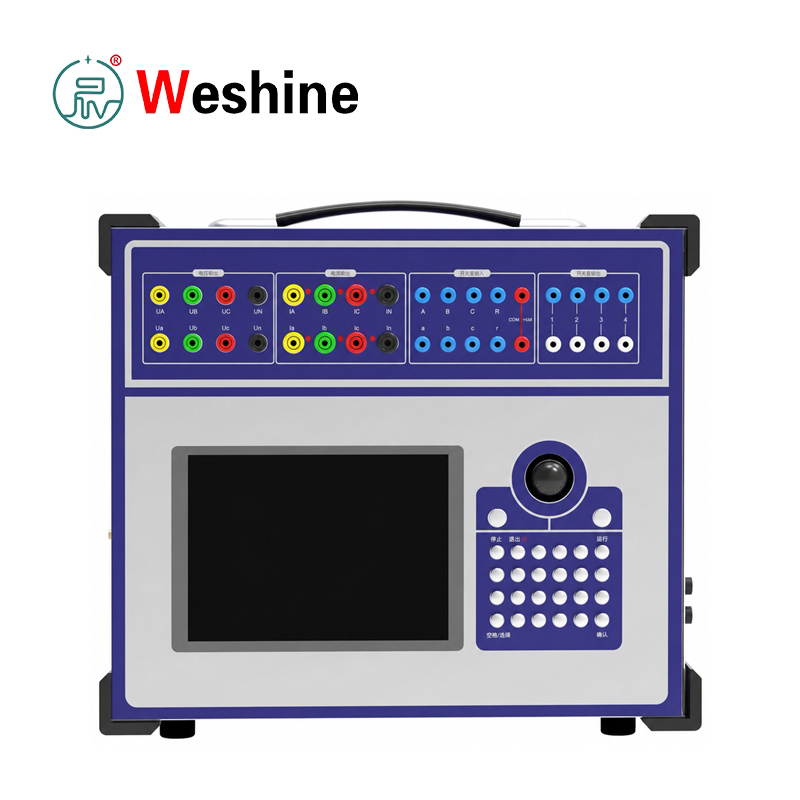

Mitme kanaliga voolu- ja pingeväljund

Kolmefaasiline releekaitse tester on varustatud 4 pingekanaliga ja 3 voolukanaliga põhjalikuks releekaitse testimiseks. Pingekanalid toetavad faasipinget, liinipinget, nulljärjestuse pinget, pinge tasakaalustamatust, pingekadu, sageduse nihke ja sünkroonsuse teste.

Kolm voolukanalit võivad töötada eraldi faasivoolu testimiseks või ühendada paralleelselt, et pakkuda kuni 120A lühiajalist voolu. See toetab liigvoolureleede, maandusreleede, pöördajakaitse, diferentsiaalkaitse, kauguskaitse, taassulgemisloogika, alapingekaitse ja sagedusreleede testimist.

Tööstuslik arvutijuhtimine ja välitöö

Tööstuslikule arvutiplatvormile ehitatud tester integreerib sisseehitatud ekraani ja kohaliku juhtpaneeli iseseisvaks välitestimiseks ilma välise arvutita. Testi parameetreid ja tulemusi saab vaadata otse ekraanilt, mistõttu sobib see kohapealseks kasutuselevõtuks ja hoolduseks.

Seadmeid saab ühendada ka ühilduva tarkvaraga arvutiga, et toetada täiustatud testimisfunktsioone, andmehaldust ja automaatset testiaruannete koostamist.

Paindlik voolu-, pinge- ja alalisvoolu väljund

Tester pakub laia valikut väljundvõimalusi, sealhulgas:

Vahelduvvoolu väljund:0~40A kanali kohta, kuni 120A lühiajaline väljund kolme paralleelse kanaliga

Vahelduvvoolu pinge väljund:0~120V faasipinge ja 0~240V liinipinge

DC väljund:Alalisvool, alalispinge ja reguleeritav alalisvoolu lisatoiteallikas

Need funktsioonid toetavad alalisvoolurelee testimist ja võimaldavad kaitseseadmeid ja sekundaarahelaid kohapeal kasutuselevõtu ajal pingestada.

Sageduse, harmoonia ja ajastuse mõõtmine

Tester integreerib muutuva sageduse ja harmoonilise signaali väljundi, et simuleerida erinevaid toitesüsteemi töötingimusi, sealhulgas sageduse muutumist ja mitmeastmelisi harmoonilisi keskkondi. See võimaldab tehnikutel hinnata relee jõudlust erinevate sekundaarse signaali tingimustes, mitte ainult standardse toitesageduse korral.

Sisseehitatud lüliti sisend- ja väljundmoodulid toetavad väljalülituskontaktide tuvastamist, releekontaktide jälgimist, kaitselülitite simulatsiooni, käivitussignaali kontrollimist ja tegevuse ajastuse mõõtmist. Ajastusvahemik ulatub 0,1 ms kuni 9999 s, mis võimaldab täpselt mõõta relee tööaega, väljalülitusviivitust, taassulgemisintervalle ja kaitseloogikat.

Kasutusala ja ohutuskaitse

Kolmefaasiline releekaitse tester sobib elektromagnetreleede, staatiliste releede, digitaalsete kaitseseadmete, mikroprotsessorreleede, taassulgemisseadmete ning trafo-, liini-, mootori- ja generaatorikaitsesüsteemide testimiseks.

Seda kasutatakse laialdaselt alajaamades, elektrijaamades, tehase jaotusruumides, raudtee toitevõrkudes ja professionaalsetes releelaborites.

Integreeritud on mitu kaitsefunktsiooni, sealhulgas väljundi ülekoormuskaitse, rikete enesediagnostika, väljundi blokeering ja pehmekäivitusega toitekonstruktsioon. Need funktsioonid aitavad kaitsta nii testrit kui ka ühendatud seadmeid välitöö ajal. Seadmeid peaksid kasutama koolitatud tehnikud, kes tunnevad sekundaarahela ohutust, standardseid juhtmestiku protseduure ja releedestimise töövooge.

Varustus vastabGB/T 7261-2008jaDL/T 624-2010. Operaatorid peavad kasutamise ajal järgima kohalikke relee testimise eeskirju, elektrijaama kasutuselevõtu reegleid ja kohapealseid ohutusstandardeid.

Süsteemi spetsifikatsioonid		Vahelduvvoolu väljund		Alalisvoolu väljund
Üksus	Spetsifikatsioon	Üksus	Spetsifikatsioon	Üksus	Spetsifikatsioon
Toote mudel	VS-JB900	Väljundi täpsus	Klass 0.2	Väljundi täpsus	Klass 0.5
Toote tüüp	Kolmefaasiline releekaitse tester	Faasivoolu väljund, RMS	0 kuni 40 A	Faasivoolu väljund	0 kuni ±10 A faasi kohta
Juhtimisplatvorm	Tööstusliku arvuti tüüp	Kolmefaasiline paralleelvoolu väljund, RMS	0 kuni 120 A	Kolmefaasiline paralleelväljund	0 kuni ±30 A
Väljundi konfiguratsioon	4-faasiline pinge, 3-faasiline vool	Pikaajaline lubatud faasivool, RMS	10 A	Maksimaalne väljundkoormuse pinge	20 V
Kohaldatavad testid	Releekaitse, sekundaarahel, automaatikaseadmete testimine	Maksimaalne faasivoolu väljundvõimsus	420 VA
Töörežiim	Iseseisev toimimine; arvutiühendust toetatakse vastavalt konfiguratsioonile	Maksimaalne väljundvõimsus kolmefaasilise paralleelvoolu korral	900 VA
Võrdlusstandardid	GB/T 7261-2008, DL/T 624-2010	Lubatud tööaeg maksimaalse kolmefaasilise paralleelvoolu korral	10 s
		Põhisagedusvahemik	20 kuni 1000 Hz
		Harmooniline kord	1.-20

Vahelduvvoolu pinge väljund		DC pinge väljund		Koguse ja ajastuse vahetamine
Üksus	Spetsifikatsioon	Üksus	Spetsifikatsioon	Üksus	Spetsifikatsioon
Väljundi täpsus	Klass 0.2	Väljundi täpsus	Klass 0.5	Sisend vahetamine	10 kanalit
Faasipinge väljund, RMS	0 kuni 120 V	Faasipinge väljundamplituud	0 kuni ±160 V	Kuiva kontakti sisend	1 kuni 20 mA, 24 V
Liinipinge väljund, RMS	0 kuni 240 V	Liinipinge väljundamplituud	0 kuni ±320 V	Potentsiaalne kontakti sisend, loogika 0	0 kuni +6 V
Faasipinge / liinipinge väljundvõimsus	80 VA / 100 VA	Faasipinge / liinipinge väljundvõimsus	70 VA / 140 VA	Võimalik kontakti sisend, loogika 1	+11 V kuni +250 V
Põhisagedusvahemik	20 kuni 1000 Hz			Lülitusväljund	8 paari
Harmooniline kord	1.-20			DC kontakti võimsus	220 V / 0,2 A
				Vahelduvvoolu kontaktvõimsus	220 V / 0,5 A
				Aja mõõtmise vahemik	0,1 ms kuni 9999 s
				Aja mõõtmise täpsus	0,1 ms

Keskkonnatingimused		Füüsikalised omadused
Üksus	Spetsifikatsioon	Üksus	Spetsifikatsioon
Töötemperatuur	-10°C kuni +50°C	Põhiseadme mõõtmed	400 × 300 × 180 mm
Säilitustemperatuur	-25°C kuni +70°C	Põhiühiku kaal	Umbes 18 kg
Suhteline õhuniiskus	5% kuni 95%, mittekondenseeruv

Toote kasutusjuhend

Kolmefaasiline releekaitse tester genereerib juhitavat sekundaarvoolu, pinget, sagedust, faasinurka, harmoonilist, alalisvoolu ja lülitussignaale, et simuleerida normaalseid ja vigaseid võrgutingimusi, seejärel edastab signaalid testitavale kaitseseadmele. See jälgib kontakti toiminguid, väljalülitusväljundeid, tagastussignaale ja loogilist tagasisidet, salvestades automaatselt tegevusaja ja tööseadete väärtused.

Enne testimist kinnitage relee mudel, nimisekundaarvool, nimisekundaarne pinge, alalisvooluvajadus, väljalülituskontakti tüüp ja eelseadistatud kaitseparameetrid. Kontrollige kaitseseadmete juhtmestiku skeeme, isoleerige testahelad vastavalt ohutusreeglitele, seejärel juhtige korralikult vooluväljundid, pingeväljundid, lülitite sisend-/väljundportid ja alalisvoolu lisatoiteklemmid.

Liigvoolurelee testimise etapid:Määrake väljundvool, faasinurk, sagedus ja testi kestus. Suurendage voolu järk-järgult vastavalt standardsetele katseprotseduuridele, registreerige kogumisväärtus, katkestusväärtus ja tööaeg. Kolmefaasilise suure voolu testimiseks paralleelselt kolm voolukanalit, et saavutada maksimaalne lühiajaline 120A väljund.

Pingerelee testimise etapid:Ühendage pingekanalid ja seadistage faasi- või liinipinge vastavalt vajadusele. Seade simuleerib ala-, ülepinget, nulljärjestuse pinget, pinge tasakaalustamatust ja faasinihet; sageduse nihutamise funktsioon teenindab alasagedusliku koormuse eemaldamist ja sagedusrelee kalibreerimist.

Kaugus-, suuna-, diferentsiaal- ja taassulgemiskaitse testimine: Reguleerige pinget, voolu, faasinurka ja lülituskontakte vastavalt kaitseloogikaskeemidele. Seadmed jälgivad relee kontakti liikumist ja mõõdavad väljalülitusaega; lüliti väljundpordid simuleerivad vajadusel kaitselüliti abikontakte või väliseid loogikasignaale.

DC relee ja abiahela testimine:Kasutage alalispinget/vooluväljundit nimivahemikus. Kui kohapealne alalisvoolutoide pole saadaval või on vaja isoleeritud testtoidet, aktiveerige sisseehitatud reguleeritav alalisvoolu abitoide.

Pärast kõigi testide lõpetamist võrrelge mõõdetud tegevusväärtusi ja ajastusandmeid eelseadistatud kaitseseadetega. Arhiveerige katseprotokollid sisemiste hooldus- ja kasutuselevõtukorralduseeskirjade järgi.

Põhifunktsioonid

1. Standardsed 4-faasilise pinge ja 3-faasilise sõltumatu voolu väljundkanalid

2. Ühe kanaliga vahelduvvoolu väljund kuni 40A

3. Kolm paralleelset voolukanalit toetavad lühiajalist maksimaalset 120A väljundit

4. Vahelduvvoolu faasipinge väljundvahemik: 0 ~ 120 V

5. Vahelduvvoolu liini pinge väljundvahemik: 0 ~ 240 V

6. Sisseehitatud alalisvoolu väljund kõigi releekaitse testimise stsenaariumide jaoks

7. Sisseehitatud alalispinge väljund sekundaarahela oleku simuleerimiseks

8. Sõltumatu reguleeritav alalisvoolu lisatoiteallika väljund

9. Relee toimimise ajavahemik: 0,1 ms ~ 9999 s

10. Relee kontakti oleku reaalajas jälgimiseks vahetage sisendkanaleid

11. Lülitage väljundkanaleid kaitselülitite ja väliste kontaktide signaalide simuleerimiseks

12. Harmoonilise signaali väljund kaitseseadmete harmoonilise reaktsiooni omaduste testimiseks

13．Muutuva sagedusega signaali väljund sagedusrelee kontrollimiseks

14. Pardal olev ekraan, mis näitab selgelt kõiki testi parameetreid ja tulemusi

15. Tööstuslik arvutijuhtimine võimaldab täielikult võrguühenduseta sõltumatut tööd

16. Reserveeritud USB-port andmete lugemiseks ja tarkvara ühendamise toetamiseks

17. Automaatne väljundi blokeering ebanormaalses tööolekus, et vältida seadme kahjustamist

18. Integreeritud rikete enesekontrolli ja mitmekihilised riistvarakaitse funktsioonid

19. Ühildub mikroprotsessori kaitse, staatiliste releede ja elektromagnetreleede kalibreerimisega

20. Kõik-ühes tööriist väli kasutuselevõtuks, igapäevaseks hoolduseks ja laboratoorseks testimiseks

Rakenduse stsenaariumid

1. Elektrivõrgu käitamise ja hoolduse meeskonnad

Uute alajaamade kasutuselevõtt, perioodiline kaitse kalibreerimine, sekundaarahela kontroll, väljalülitusahela testimine ja täielik kaitseskeemide hooldus.

2. Trafode tootjad

Viige läbi kaitsekappide tehasekontroll, diferentsiaalrelee kontrollimine, temperatuurikaitse liidese kontrollimine ja kaitsepaneelide tehase vastuvõtutestid.

3. Elektrijaamad

Generaatori kaitse, peatrafo kaitse, mootorikaitse, lisatoitesüsteemi ja lülitusseadmete kaitse täielik kalibreerimine seadme kasutuselevõtu ja seisakute hoolduse ajal.

4. Raudteetööstus

Raudtee veoalajaamad ja jaotusvõrgud on varustatud releekaitseseadmetega. Seadmed tegelevad rutiinse relee hoolduse, toitekaitse kontrolli ja kaitselüliti väljalülitamise loogika ülevaatusega.

5. Suured tööstusettevõtted

Terase-, kaevandus-, naftakeemia- ja tootmisettevõtted kasutavad seda keskpingerelee regulaarseks hoolduseks, mootorikaitse testimiseks ja tehase alajaama kaitseahela kontrollimiseks.

6. Ülikoolid ja kutseõppeasutused

Rakendage masinat releekaitseteooriate õpetamiseks, sekundaarse sissepritse katseoperatsioonide, rikkeseisundi simulatsiooni ja kaitse koordineerimise praktilise koolituse jaoks.

7. Kolmandate isikute katselaborid

Täielik relee kalibreerimine, kaitseseadmete toimivuse kontrollimine, sissetuleva vastuvõtu kontroll ja välise kasutuselevõtu teenuse osutamine.

8. Kaabli hooldusmeeskonnad

Pärast kaabli vahetamist või parandamist kontrollige toitekaitset, maandusrike kaitset, taassulgemisloogikat ja sobitatud sekundaarseid juhtahelaid.

Saadaval olevad katseesemed

1. Mikroprotsessoripõhiste kaitseseadmete üldine jõudluse kontroll

2. Elektromagnetiliste releede kalibreerimine ja kontrollimine

3. Staatiliste releede jõudluse testimine

4. Ülevoolureleede vastuvõtmisväärtuse ja ajapiirangu testimine

5. Maandusrike releede täielik kontroll

6. Ala- ja ülepinge kaitsereleede kalibreerimine

7. Sagedusreleede jõudluse testimine

8. Suunakaitse funktsionaalne simulatsioonikatse

9. Diferentsiaalkaitse täielik kalibreerimine

10. Kauguskaitse töötingimuste simulatsioon

11. Automaatselt sulguvate seadmete funktsionaalne kontroll

12. Kaitselüliti väljalülitusahela kontrollimine

13. Täielik kohapealne sekundaarahela kasutuselevõtt

14. Kaitsepaneelide tehase vastuvõtukatsed

15. Relee tööaja täpne mõõtmine

Praktiline rakendusjuhtum

Tööstusvaldkond: keskpingealajaamade uuendamine ja kasutuselevõtt

Projekti väljakutse: ehitusmeeskond võttis enda peale alajaama renoveerimisprojekti. Selle sisemised kaitsepaneelid sisaldasid liigvoolu, maandusrike, alapinge, taassulgemise ja kaitselüliti väljalülitamise loogika funktsioone. Projekt vajas ühte masinat, mis suudaks väljastada kolmefaasilist voolu, neljafaasilist pinget ning toetada kontakti simulatsiooni ja ülitäpset ajastust. See on koht, kus kolmefaasiline releekaitse tester pakub kõik-ühes testimisvõimalust.

Täielik katsevoog: tehnikud ühendasid seadme relee voolu sisendklemmide, pinge sisendklemmide, väljalülituskontaktide ja väliste loogikaahelatega. Esmalt testisid nad vahelduvvoolu võtmise ja katkemise väärtusi, seejärel registreerisid simuleeritud rikkevoolu korral kaitsetegevuse aja. Pingekanalid simuleerivad alapinge ja pinge taastumise olekuid; lüliti väljundi simuleeritud kaitselüliti abikontakti oleku muutused, samas kui lüliti sisend salvestas väljalülitus- ja tagasivoolusignaalid sünkroonselt.

Projekti tulemus: kõik relee seadistuste väärtused vastasid kasutuselevõtu projekteerimisskeemile. Reisi aeg ja tegevusandmed kanti kasutus- ja hooldusdokumentidesse. Kõik juhtmestiku ja seadistuste kõrvalekalded parandati enne kaitsepaneelide ametlikku kasutuselevõttu.

Rakenduse eelised: Standardiseeritud sekundaarsed simulatsioonisignaalid genereerib üks masin, mille esitamiseks on jälgitavad ajaandmed. Eraldi vooluallikaid, pingeallikaid, taimereid ega kontaktsimulaatoreid pole vaja, vähendades järsult kohapealsete tööriistade kogust. Vähendage inseneriettevõtete hankekulusid.

KKK

1, Milleks kasutatakse kolmefaasilist releekaitse testerit?

Seda kasutatakse kaitsereleede, mikroprotsessori kaitseseadmete, väljalülitusahelate, taassulgemisseadmete ja kaitsepaneelide sekundaarseks süstimise testimiseks.

2、Mitu pinge- ja vooluväljundit pakub VS-JB900?

See tagab standardse 4-faasilise pinge ja 3-faasilise voolu väljundi.

3、Mis on maksimaalne vahelduvvoolu väljund?

Iga faas võib väljastada 0 kuni 40 A RMS. Kui kolm voolukanalit on paralleelselt ühendatud, võib väljund jõuda lühiajaliseks testimiseks 0 kuni 120 A RMS-i.

4 、 Mis on vahelduvvoolu pinge väljundvahemik?

Faasipinge väljundvahemik on 0 kuni 120 V RMS ja liinipinge väljundvahemik on 0 kuni 240 V RMS.

5 、Kas tester saab mõõta relee tööaega?

Jah. Aja mõõtmise vahemik on 0,1 ms kuni 9999 s, 0,1 ms täpsusega.

6. Kas kolmefaasiline releekaitse tester toetab alalisvoolu väljundit?

Jah. See toetab alalisvoolu väljundit, alalispinge väljundit ja sõltumatut alalisvoolu abivõimsuse väljundit relee ja sekundaarahela testimiseks.

7 、Millist tüüpi releed saab testida?

Testerit saab kasutada liigvoolu, maandusrike, pinge, sageduse, diferentsiaali, kauguse, suuna, taassulgemise ja muude kaitseseadmete jaoks.

8 、Milliseid standardeid kohaldatakse?

Seda tüüpi releekaitse testerite võrdlusstandardid hõlmavad GB/T 7261-2008 ja DL/T 624-2010. Kasutajad peaksid järgima ka kohalikke releekaitse testimise protseduure.

Ettevõtte tugevused – Weshine Electric

Professionaalse tootjana toetame OEM-i ja hulgimüügi hulgimüüki. Weshine Electric arendab ja tarnib võimsuse testimise vahendeid elektrivõrgu operaatoritele, alajaamadele, elektritöövõtjatele, katselaboritele, raudteeenergia osakondadele ja igasugustele tööstuskasutajatele. Releekaitse testimise stsenaariumide puhul keskendume stabiilsele teisese signaali väljundile, mugavale välitööle ja standardiseeritud testimise töövoogudele, mis on seotud usaldusväärse müügijärgse tehnilise toega.

Pakume klientidele seadmete valimise juhiseid, praktilist töökoolitust erinevate releetestide jaoks, sekundaarse vooluahela testimisskeemi planeerimist ja kohandatud testimislahendusi spetsiaalsete kontrollinõuete jaoks. Iga üksus läbib täieliku tehase kvaliteedikontrolli koos kasutusõpetuse ja ülemaailmse müügijärgse teenindusega. Aastatepikkuse energeetikatoe kogemusega pakume täielikke relee testimise lahendusi, mis aitavad klientidel tõsta relee kasutuselevõtu ja kontrolli tõhusust ning tagada kogu toitekaitsesüsteemi stabiilne töö. Kiire ülemaailmne saadetis, paindlikud maksetingimused hulgiostjatele.
