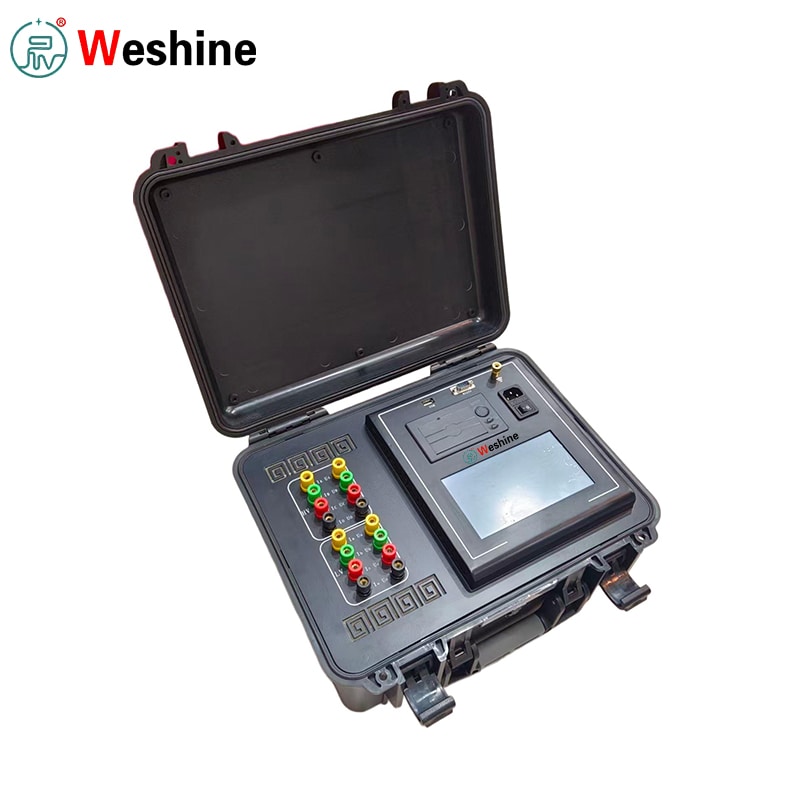

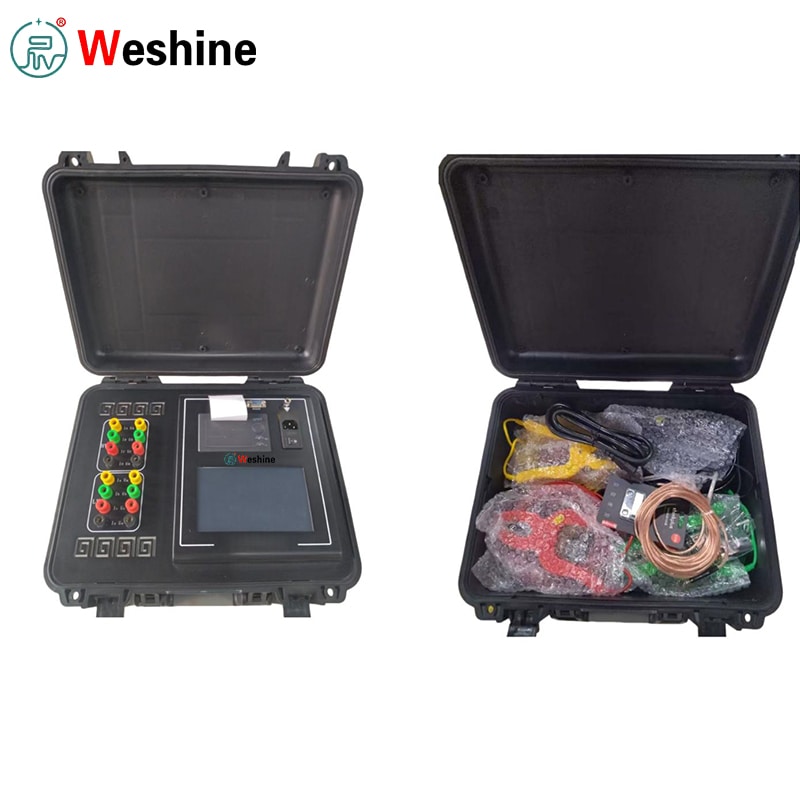

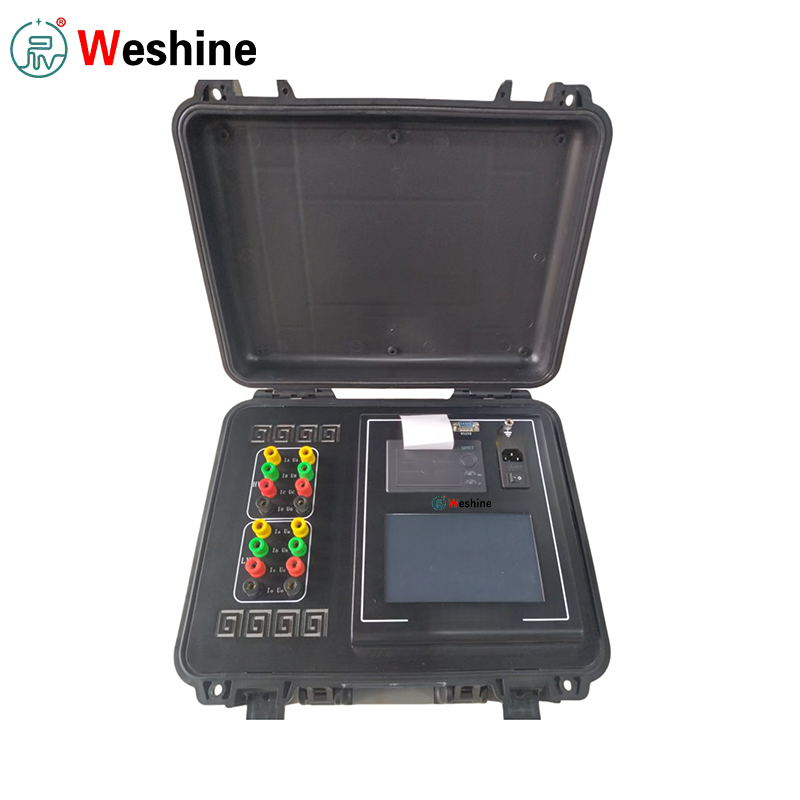

Trafo alalisvoolu takistus ja pöördesuhe 2 in 1 tester

Hiinast pärit professionaalne tootja Weshine pakub kvaliteetset trafo alalisvoolu takistuse ja pöördesuhte 2 in 1 testerit, mis teostab jõutrafode jaoks kahte südamiku kontrollimise protseduuri: mähise alalisvoolu takistuse testi ja pöördesuhte testi.

● Alalisvoolu takistuse kontrollid:halvad kontaktpunktid, mähiste sisemised vead, astmelüliti rikked, lahtised ühendused ja tasakaalustamata faasidevaheline takistus.

● Pöördesuhte testimine:kinnitab, kas trafo tegelik suhe, kraani asend ja vektorirühm vastavad tüübisildile ja konstruktsiooni spetsifikatsioonidele.

See integreerib mõlemad kriitilised testimisfunktsioonid ühte instrumenti. Välimeeskonnad ei pea enam kahte eraldi testijat transportima. Kui kõrge- ja madalpinge testjuhtmed on ühendatud, saab mitu testimisüksust lõpule viia ilma korduva juhtmestiku muutmiseta.

DC takistuse mõõtmine

Alalisvoolu takistuse mõõtmiseks võimaldab seade kolmefaasilist samaaegset testimist koos automaatse magnetiseerimisega.

● Neutraalpunktiga tähtkujuliste mähiste puhul saab mõõta samaaegselt faasitakistusi A0, B0 ja C0, et lühendada üldist katsetsüklit.

● Sisemiste kolmnurksete ühendustega kolmefaasiliste viieharuliste trafode testimisel suurendab sisseehitatud automaatne ergutusrežiim madalpinge külgede testimise efektiivsust veelgi.

Testi tulemused ja kaitse

Kõrgepinge-, kesk- ja madalpingemähiste katsetulemusi saab kuvada ja printida otse kohapeal.

● Arvutab automaatselt kolmefaasilise takistuse tasakaalustamatuse.

● Väljastab takistuse näidud, mis on teisendatud nimitemperatuuriks.

● Pakub täielikke auditeerimisvalmis trafo testimise protokolle.

● Põhjalik tagumine EMF-kaitse kaitseb operaatoreid alalisvoolu takistuse tühjenemise ja testjuhtme käsitsemise ajal.

Pöördesuhte mõõtmine

Pöördesuhte mõõtmisel toetab transformaatori alalisvoolu takistuse ja pöördesuhte 2-ühes tester nii ühefaasilisi kui ka automaatseid kolmefaasilisi mähiste teste.

● Operaatorid valivad vastava trafo ühendusgrupi.

● Mõõdab suhte väärtust, suhte viga ja ühendusgrupi parameetreid AB, BC ja CA faasides.

● Ühefaasilise pöördesuhte mõõtmine võib lõppeda ligikaudu 15 sekundiga, nagu on dokumenteeritud ametlikus juhendis.

Kasutamine ja andmehaldus

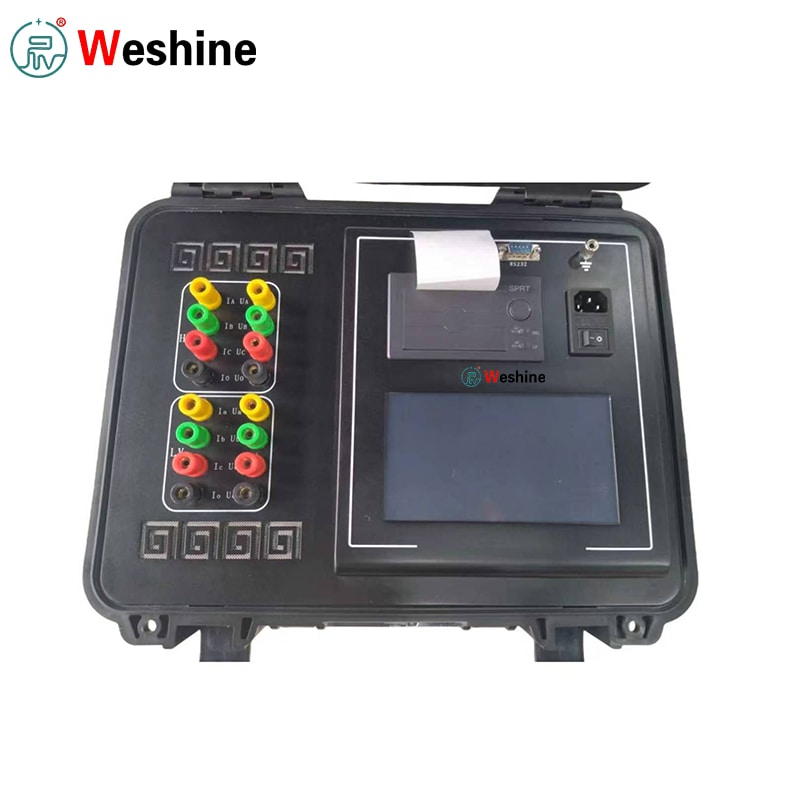

Kasutaja suhtlemine toimub 7-tollisel värvilisel puutetundlikul LCD-ekraanil, millel on kakskeelsed hiina-inglisekeelsed ekraanijuhised.

● Sisseehitatud mikroprinteri kaudu saab koheselt luua testiaruandeid.

● Kõiki andmekogumeid saab salvestada USB-mälupulgale ja korraldada testimise kuupäeva ja trafo seerianumbri järgi.

● Riistvarasidevõimalused hõlmavad isoleeritud RS232, Bluetoothi ​​ja sisemisi RS485 siini liideseid.

Tehnilised parameetrid

Tootejuhend

Enne trafo alalisvoolutakistuse ja pöördesuhte 2-ühes testeri kasutamist veenduge, et sihttrafo on täielikult pingevaba, ohutult tühjendatud ja korralikult maandatud. Enne testklambrite kinnitamist ühendage alati instrumendi kaitsemaandusklemm.

Alalisvoolu takistuse testimiseks kinnitage kõrgepinge ja madalpinge voolupotentsiaali klambrid vastavate trafo pukside külge. Kahe mähisega trafode jaoks juhtmeklemmid A, B, C, O ja a, b, c, o järgides juhtmestiku skeeme. Ühefaasiliste trafode jaoks ühendage vastavad ülemise ja madala külje klemmid vastavalt diagrammile. Lülitage tester sisse vahelduvvoolu 220 V toitega. Liikuge puuteekraani menüüdes, et sisestada trafo ID, mähise materjal, katserežiim, vooluvahemik, mähise parameetrid ja temperatuuri muundamise seaded, seejärel käivitage alalisvoolu takistuse või pöördesuhte mõõtmine.

Pöördesuhte testide tegemisel valige täpne ühendusrühma ja astmelüliti teave, et tagada õige suhe, vead ja vektorrühma väljundid. Kui tuvastatakse vastupidise polaarsusega ühendus, lühis või juhtmestiku rike, peatage testimine kohe ja kontrollige enne töö jätkamist kõiki testjuhtmeid. Pärast testi lõpetamist vaadake ekraanil olevad näidud üle. Vajadusel printige paberkandjal aruandeid, salvestage kirjeid sisemiselt või eksportige andmestikud USB-mälupulgale hilisemaks aruannete koostamiseks.

Omadused

1 、 Toetab trafo alalisvoolu takistuse ja pöördesuhte testimist ühes instrumendis.

2、Mõõdab üheaegselt kolmefaasilist alalisvoolu takistust.

3、Mõõdab trafo suhet, suhte viga ja vektorirühma.

4 、 Pakub automaatset magnetiseerimist alalisvoolu takistuse testimiseks.

5. Pakub automaatset ergastusmeetodit sisemiselt kolmnurgaga ühendatud kolmefaasiliste viieharuliste trafode jaoks.

6、Arvutab automaatselt kolmefaasilise takistuse tasakaalustamatuse.

7 、 Kuvab ja prindib kõrgepinge, keskpinge ja madalpinge mähise testimise andmeid.

8、Arvutab takistuse väärtused, mis on teisendatud nimitemperatuuriks.

9 、 Toetab ühefaasilise ja kolmefaasilise trafo suhte mõõtmist.

10 、Tuvastab suhte testimise ajal kõrgepinge ja madalpinge tagurpidi ühenduse.

11、Tuvastab trafo lühise ja pööretevahelise lühise suhte testimise ajal.

12、Sisaldab põhjalikku tagakülje EMF-kaitset.

13、Pakub 7-tollise värvilise puuteekraaniga toimimist.

14, Sisaldab sisseehitatud mikroprinterit välikatsearuannete jaoks.

15. Toetab USB-mäluseadet andmete väliseks varundamiseks.

16、Pakub isoleeritud RS232 sidet ja Bluetooth sidet.

17, sisaldab hiina ja ingliskeelseid menüüjuhiseid.

Rakenduse stsenaariumid

Trafo alalisvoolutakistuse ja pöördesuhte 2-ühes tester teenindab trafotootjaid mähise alalisvoolutakistuse, faaside tasakaalustamatuse, pöördesuhte vea ja vektorirühma tarnimise eelsel kontrollimisel. Üks üksus täidab kaks kohustuslikku tehase testimise nõuet ning lihtsustab tootmismeeskondade jaoks seadmete ettevalmistamise ja katsedokumentatsiooni töövooge.

Elektrivõrkude ja alajaamade operaatorite puhul kehtib see diagnostikatester uue seadme paigaldamisel, üleandmise vastuvõtmisel, plaanilisel hooldusel ja tõrkeotsingul. Mähise takistuse andmed näitavad astmelüliti kontaktide võimalikku kulumist ja ebanormaalset faasitakistuse hälvet; pöördesuhte tulemused kontrollivad kraani asendit ja ühendusrühma õigsust.

Trafode remonditöökodades usaldavad tehnikud sellele testerile, et hinnata mähise olekut pärast tagasikerimist, kuivatamist või astmelüliti kapitaalremonti. Remondieelseid ja remondijärgseid takistuse ja pöördesuhte andmekogumeid saab võrrelda, et kontrollida, kuidas trafod taastuvad vastuvõetavatesse töötingimustesse.

Kõik-ühes konstruktsioon vähendab objektidele transporditavate katseseadmete hulka. Sisseehitatud printimine, USB-arhiveerimine ja trafo-ID-põhine andmete sorteerimine loovad hästi struktureeritud kirjed projektide vastuvõtmise dokumentide ja lõpptarbijate tulemuste jaoks.

Rakendused

Trafo alalisvoolu takistuse ja pöördesuhte 2-ühes TTR testerit kasutavad laialdaselt trafode originaalseadmete tootjad, elektrivõrkude operaatorid, alajaamade hooldusmeeskonnad, elektrienergia kasutuselevõtu töövõtjad, trafode remonditöökojad, tööstuslikud toiteosakonnad ja kõrgepingetestiteenuste pakkujad.

Tüüpiliste katseobjektide hulka kuuluvad jõutrafod, jaotustrafod, ühefaasilised ja kolmefaasilised trafod, kahe- ja kolmemähised trafod, tähega ühendatud mähised, kolmnurgaga ühendatud mähised, koormusega astmelülitustrafod, instrumentide vastastikused induktiivpoolid, generaatorid, elektrimootorid ja muud madala takistusega mähised.

Levinud tööstusotsingu varjunimed välismaiste SEO ja B2B hankimiseks: trafo diagnostika tester, alalisvoolu mähiste takistuse tester, trafo pöördesuhte tester, trafo TTR tester, trafo suhte ja mähise takistuse tester, trafo vektori rühma tester, trafo hoolduse testimisvahend.

Kliendi juhtum

Üks trafode hooldustöövõtja vajas alajaama elektrikatkestuse akende ajal tõhusamat jaotustrafot. Varem kasutas nende välimeeskond eraldi alalisvoolutakistuse testerit ja pöördesuhte testrit, mis tõi kaasa sagedased korduvad juhtmestiku vahetused ja lahutatud arvestuse iga trafoüksuse kohta.

Trafo alalisvoolutakistuse ja pöördesuhte 2-ühes testeri kõik-ühes testeri kasutuselevõtuga saab ühe instrumendiga lõpule viia nii mähise alalisvoolu takistuse kui ka pöördesuhte ja vektorrühma testid. Pärast nõuetekohast maandust ja juhtmete paigaldamist võtavad tehnikud kolmefaasilise mähise takistuse näidud, hindavad faaside tasakaalu, seejärel jätkavad pöördesuhte ja vektorrühma kontrollimist ilma testkaableid ümber suunamata.

Ühe hooldusülesande ajal tähistas alalisvoolu takistuse väljund ebanormaalset faasihälvet teatud kraani asendis. Seejärel kasutas meeskond integreeritud TTR-funktsiooni, et kontrollida kraani seadistust ja ühendusgruppi, tuvastades algpõhjuse defektse astmelüliti kontakti. Prinditud paberkoopiad ja USB-salvestatud digitaalsed dokumendid lisati otse ametlikele hooldusaruannetele.

Selle kombineeritud testeri kasutuselevõtt vähendas kohapealse seadistamise töötunde, parandas risttestide andmete järjepidevust ja ühtlustas väliteeninduse tehnikute üldist trafo kontrollimise töövoogu.

KKK

K1: Milleks seda testerit kasutatakse?

A1: see teostab trafo mähise alalisvoolu takistuse mõõtmist koos trafo pöördesuhte ja vektorrühma kontrollimisega.

2. küsimus: kas see tester saab samaaegselt testida kolmefaasilist takistust?

A2: Jah. See toetab samaaegset kolmefaasilist alalisvoolutakistuse testimist, pakkudes 10 A, 5 A ja 1 A valitavaid vooluvahemikke.

Q3: Mis on maksimaalne alalisvoolu takistuse katsevool?

A3: üksiku faasi alalisvoolutakistuse testimisel ulatub maksimaalne katsevool 20 A-ni.

Q4: Mis on alalisvoolu takistuse mõõtmise täpsus?

A4: ametlik juhend määrab klassi 0,2 mõõtetäpsuse 0,1 μΩ lugemiseraldusvõimega.

Q5: Mis on trafo suhte mõõtmisvahemik?

A5: pöördesuhte mõõtevahemik hõlmab 1 kuni 10 000.

K6: Kas see saab mõõta trafo vektorrühma?

A6: Jah. See tuvastab trafo ühendusrühmad, toetades tavalisi konfiguratsioone, sealhulgas YY, YD, DD ja DY, nagu on loetletud kasutaja dokumentatsioonis.

Q7: Kui kiire on suhte test?

V7. Toote juhendi järgi saab ühefaasilise pöördesuhte testi lõpule viia ligikaudu 15 sekundi jooksul.

Q8: Kas see toetab andmete printimist ja eksporti?

A8: Jah. Sellel testeril on sisseehitatud mikroprinter ja USB-mäluseade väliseks testitulemuste arhiveerimiseks.

K9: Millised sideliidesed on kaasatud?

V9: Riistvaraliidesed sisaldavad isoleeritud RS232, Bluetoothi ​​ja sisemist RS485 siini sidet.

Q10: millised ohutuskaitsed on kaasas?

Vastus 10: Kaitsemehhanismid hõlmavad tagasilöögi-EMF-kaitset alalisvoolutakistuse testimiseks, kõrge madalpinge tagurpidiühenduse tuvastamist ning lühise ja pööretevahelise rikke häiret suhte mõõtmise ajal.

Weshine'i eelised

Weshine Electric tarnib professionaalseid trafode testimisseadmeid ja elektridiagnostika seadmeid kommunaalettevõtetele, trafotootjatele, alajaamadele, töövõtjatele, remonditöökodadele ja tööstuse hooldusmeeskondadele.

Selle testeri transformaatori alalisvoolu takistuse ja pöördesuhte 2-in-1 TTR-testeri puhul toetab Weshine ülemaailmseid kliente mudelivaliku konsultatsioonide, praktiliste katsemeetodite juhiste, tehniliste parameetrite kinnitamise, projektivalmis dokumentatsiooni ja täieliku müügijärgse teenindusega.

Trafo testimine nõuab vigadeta juhtmestikku, stabiilset madala takistuse saavutamist, täpset suhte valideerimist ja ranget ohukontrolli pärast alalisvoolutakistuse mõõtmist. See tester koondab kaks asendamatut trafo kontrollimise töövoogu ühte riistvaraüksusesse, mis on varustatud puutetundliku ekraaniga töötamise, automaatse arvutuse, kohapealse printimise, mitmerežiimilise andmesalvestuse ja mitmekülgsete sidevõimalustega.
