Trafo lühise test

Weshine® trafo lühise test, trafo madalpinge lühisetakistuse tester ei ole varustatud välise pingeregulaatoriga ja võtab kasutusele esmase ühendusrežiimi. See alustab kolmefaasilist testimist ja arvutab parameetri sisestamisel automaatselt impedantsi vea protsendi ning annab intuitiivsed tulemused. See on kiirtester, mis tuvastab kohapeal trafode mähise deformatsiooni.

Saada päring PDF allalaadimine

Tootekirjeldus

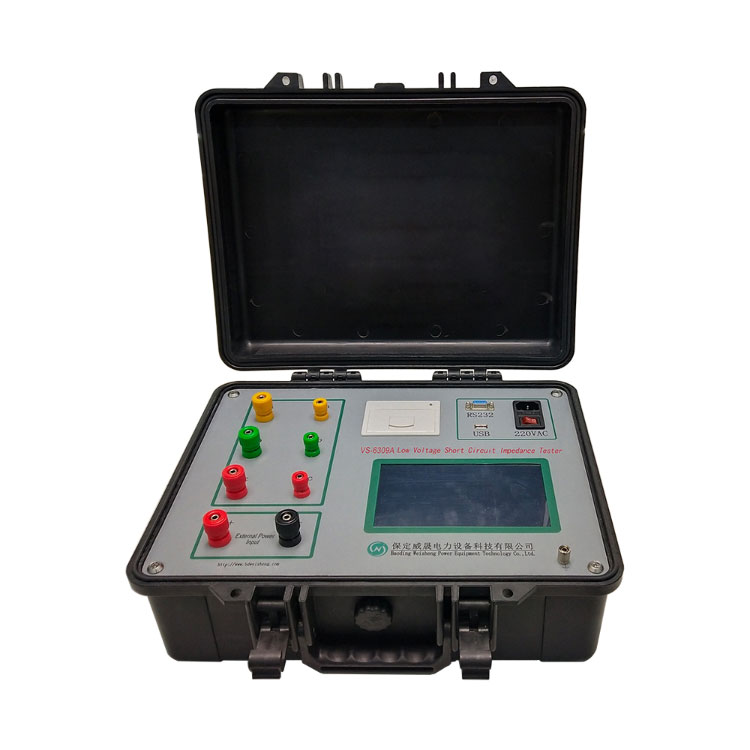

Trafo LV lühisetakistustesterTrafo lühise test

Automaatsel trafo madalpinge lühistakistuse testeril on kaks katsevõimsuse mudelit:

1. Sisemine toiteallikas: kolmefaasilise trafo testi saab lõpetada ühe juhtmestikuga ilma välise pingeregulaatorita. Test on lihtne ja sobib kohapealseks testimiseks.

2. Väline toiteallikas: rakendage siseruumides testimiseks sobiva pingeregulaatori kaudu katsetoidet.

Kuva kolmefaasiline pinge, kolmefaasiline vool, kolmefaasiline võimsus, kolmefaasiline lühistakistus (Zk), kolmefaasiline lühistakistus (Xk), kolmefaasiline lühise induktiivsus (Lk), kolm- faasi lühise impedantsi pinge (Zke) ja arvutada trafo automaatselt nimitemperatuuriks, nimivoolu impedantsi impedantsi pingeks ja veaprotsendiks tüübisildi impedantsist. Seda saab kasutada kolmefaasiliste trafode ühefaasiliste defektide kontrollimiseks.

TheTrafo lühise testsuudab salvestada kolme ühefaasilise mõõtmise andmed ja arvutada trafo impedantsi pinge ja impedantsi pinge protsendi vea vastavalt trafo erinevatele ühendustele. Pärast kolmefaasiliste testide lõppu saab kuvada kolmefaasilise lühise impedantsi arvutustulemusi. Katsetulemused teisendatakse automaatselt koos sageduse korrigeerimise, temperatuuri ja voolukonversiooniga, et parandada katseandmete võrreldavust. VS-6309B-l on tühi- ja koormustesti funktsioonid.

WeshineTrafo lühise testParameeter (spetsifikatsioon)

TOOTETEAVE
tootenimi	TRAfo LÜHISE impedantsetester
Pinge vahemik	15 V ~ 500 V	Praegune vahemik	0,5 A ~ 50 A
Funktsioonid	Lühise impedantsi test, nulljärjestuse impedantsi test, koormustest, tühikäigu test
Tüüpiline rakendus	Kõrgepinge jõutrafod.
Kaal	9,5 kg	Sertifikaadid	CE; EMC; LVD; ISO; IEC;
Mõõtmed	405mm * 330mm * 180mm	Mudeli number	VS-6309 seeria

Trafo lühise testFunktsioonid

1. Ühefaasilise impedantsi, kolmefaasilise impedantsi, nulljärjestuse impedantsi (neutraalse punktiga täht) mõõtmine, koormuseta katsefunktsioon.

2. Kaks toiterežiimi: sisemine toiteallikas ja väline ühefaasiline pingeregulaator.

3. Pinge ja voolu katsevahemik on lai ning täpsus on kõrge.

4. 7,0-tollise puuteekraani kasutamine on lihtne.

5. Sisseehitatud suure mahutavusega mälu, mida pole lihtne kaotada, saab salvestada 160 andmekomplekti.

6. Sisseehitatud kiire mikrotermoprinter, millega saab printida katseandmeid.

7. Sisseehitatud ülitäpne kell, reaalajas kuvamise aeg.

8. U-ketta salvestusfunktsiooniga.
