Tootekirjeldus

WeshineTrafo IR testdigitaalse ja analoogkaareekraaniga, mis on ette nähtud kõrgepinge isolatsioonitakistuse testimiseks kaablite, pöörlevate seadmete, trafode, jaotusseadmete ja tööstuslike rakenduste hooldamisel ja hooldamisel.

Alalisvoolu isolatsioonikatsed tehakse pingetel 250 V, 500 V, 1000 V, 2500 V, 5000 V. Isolatsioonitakistuse mõõtevahemik on 100 k Î© kuni 1000 G Î©. Katsetatavate mahtuvuslike ahelate automaatne tühjenemine on ette nähtud ja kuvatakse lagunev pinge.

Kaitseklemmi saab kasutada pinnalekke ja sellest tulenevalt ekslike mõõtmiste mõju minimeerimiseks isolatsioonitakistuse katsete tegemisel.

Mahtuvuslike katseobjektide puhul tühjeneb seade automaatselt läbi sisemise takisti ja näitab klemmide pinget vahemikus 30 V kuni 600 V, kõrgemaid pingeid tähistab tähis "Hi". See funktsioon annab pärast reaktiivkoormuse testimist märguande pinge langusest. Kui pingeindikaator kaob, on kasutajal ohutu testjuhtmed lahti ühendada.

WeshineTrafo IR testtoiteallikaks on kaheksa 1,5 V IEC LR6 (AA) elementi. Disaini ohutusfunktsioonide hulka kuuluvad kõrgepinge hoiatusindikaator, väline pinge näidik pärast IR-testi, reaktiivkoormuste automaatne tühjenemine ja testjuhtmed

RAKENDUS

Elektriisolatsioonimaterjalid halvenevad aja jooksul, mis põhjustab rikkeid ja kulukaid remondiarveid. Isolatsioonitakistuse testijad rakendavad isolatsioonile reguleeritud alalispinget ja mõõdavad seda läbivat voolu, rakendades isolatsioonitakistuse arvutamiseks Ohmi seadust. Vool voolab, sest ükski isolatsioonimaterjal pole täiuslik.

IR-testerid hõlmavad järgmist:

â

■ Seadmete paigaldamine

■ Rutiinne hooldus

■ Probleemide lahendused

Isolatsioonikatse kõrgepinge alalisvooluga mõjutab isolatsiooni polarisatsiooni nii, et järjestikune testimine ilma testitava seadme täieliku tühjenemiseta annab erinevaid tulemusi.

Tulemuste muutmiseks tuleks olla ettevaatlik, et isolaatoriga ühendamisel ja katsetamisel kasutataks alati sama protsessi ja tehnikat. Oluline on salvestada isolatsiooni temperatuur ja IR väärtused

OMADUSED JA EELISED

■ Kompaktne, vastupidav isolatsioonitakistuse tester

■ Lihtne töö ja pingevahemiku valik

■ Vahelduv- ja alalisvoolu voltmeeter (30 V - 600 V)

■ Kasutaja seadistatav IR-testi taimer (vaikimisi 1 min), (max 19 m 50 s)

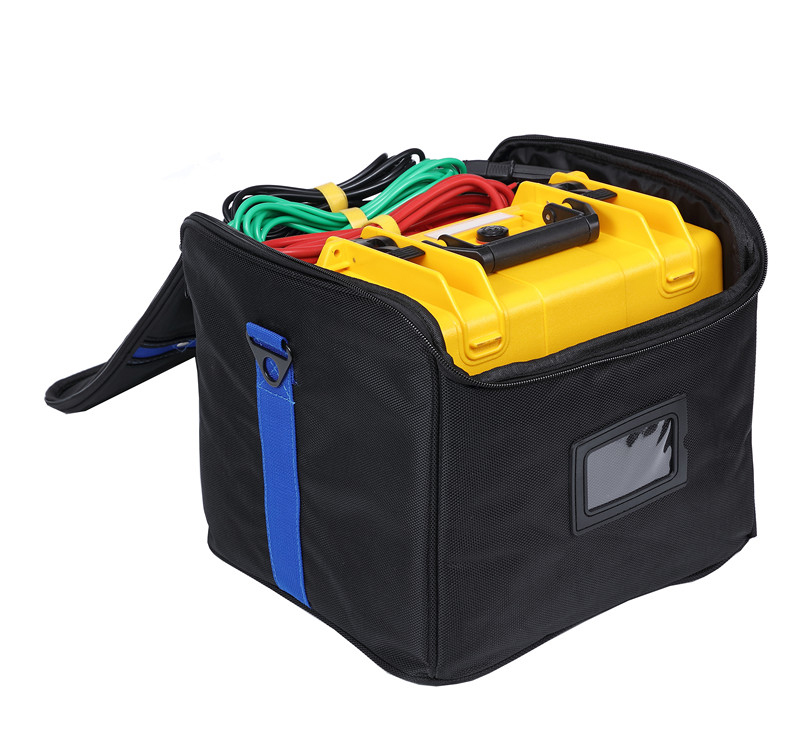

■ Pehme kandekott instrumendi ja juhtmete jaoks

■ Kiire algus ja täielik kasutusjuhend

■ Lukustatavad HV-isolatsiooniga pistikud täiendava ohutuse tagamiseks

■ Klemmidel olevad aknaluugid hoiavad ära mustuse ja muude esemete juhusliku sissepääsu

SPETSIFIKATSIOONID

Isolatsioonivahemik	0,1 MÎ© kuni 2 TÎ©
Nominaalsed katsepinged	250 V, 500 V, 1000 V, 2500 V, 5000 V
Klemmpinge täpsus
	katsepinge
	â¥1000 V 0... 5% nimiväärtusest katsepinge
Isolatsiooni täpsus	±5% ±3 numbrit
Lühisvool	5 mA ±0,5 mA
Voltmeetri täpsus	±2%rdg±3dgt
Toiteallikas	8 x LR6/AA patareid
Töötemperatuuri vahemik ja niiskus
	-20°C kuni 45°C
Niiskus	80% suhteline niiskus
Säilitustemperatuuri vahemik ja niiskus
	-20 °C kuni 60 °C
Ohutuskaitse	Isolatsioon Cat III 600 V
Märge	Teenuse viga koos määratud keskkonnapiirangutega on kahekordne sisemine viga
EMC	Vastab standardile IEC 61326-1:2013
Mõõtmed	177 mm x 226 mm x 100 mm
Kaal	1,9 kg (koos akuga)

VS-3121

VS-3121Trafo IR teston mõeldud elektri- ja tööstuslike katserakenduste jaoks, kus tööpinged ületavad 1000 V ja on vaja kõrgemat isolatsioonikatsepinget.

Erinevalt VS-3121A-st pakub VS-3121 fikseeritud pingevahemikku 50 V, 100 V, 250 V, 500 V, 1000 V ja 2500 V.

Üle 1 kV tööpingega seadmed nõuavadTrafo IR tests pingetel üle 1 kV. Kõrgepingetestimise keskmes pakuvad meie 5/10/15 kV seadmed kõrgeimat kvaliteeditestide taset koos esmaklassilise ohutuse, mugavuse ja teisaldatavusega.

Kõigi suure kapitali täieliku isolatsioonikatsetuse jaoks

VS-3127

VS-3127Trafo IR testpakub võimalust teostada täpseid isolatsioonitakistuse mõõtmisi kuni 15 kV testpingeni maksimaalse takistusega 30 TÎ©. Takistuse mõõtmise täpsus on ± 5% vahemikus 1 MÎ© kuni 3 TÎ©!

Kommunaalteenuste ja teenindusettevõtete jaoks on VS-3127 universaalne tester, millel on paindlikkus ja tulevikukindlus. Weshine VS-3127 on loodud töötama kõikjal, kus te töötate.

Maksimaalne väljundpinge on 7 käiku (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Maksimaalne lühisevool 7mA

Isolatsioonitakistuse test (IR), polarisatsiooniindeksi testï¼PI, dielektrilise neeldumissuhte test (DAR). Ramptesti režiim (RAMP), filtreeritud takistuse testimise režiim (FR). *Mahtuvustest (Cap.).

Pingemonitori funktsioon, mis jälgib automaatselt mõõdetud pinget

MIKS TESTADA 15 KV juures?

5 kV kuni 15 kV kolmekordistab katsevoolu – see võib vältida negatiivset testvoolu kõrge müra korral.

15 kV on määratud NETA ATS 2007 alusel 35 000 V kuni 69 000 V varadele.

Üle 34 500 V mootoreid tuleks testida 15 kV juures, tuginedes standardile NETA ATS 2007.

SPETSIFIKATSIOONID

Isolatsioonivahemik	0,1 MÎ© kuni 30 TÎ©
Nominaalsed katsepinged	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Klemmpinge täpsus
	ï¼5%ï½10%ï¼±10V
Isolatsiooni täpsus	1 MÎ© kuni 3 TÎ©, ±5% ±3 numbrit
	ï¼3 TÎ©, ±20% ±3 numbrit
Lühisvool	â¥7 mA ±0,5 mA
Ramptesti režiim	±2%rdg±3dgt
Toiteallikas	Suurendage eelseadistatud pingeni, testides eelseadistatud pinge 10% astmelise suurusega
Töötemperatuuri vahemik ja niiskus
	-20°C kuni 50°C
Niiskus	80% suhteline niiskus
Säilitustemperatuuri vahemik ja niiskus
	-25 °C kuni 65 °C
Pinge test	AC/DC: 0Vï½1000V, Täpsus: ±5%rdg±3V
Mahtuvuse test	10nFï½25uF, Täpsus: ±10%rdg±10nF
Praegune test	0,01 nAï½7 mA, Täpsus: ±5%rdg±0,5nA
Ohutuskaitse	Isolatsioon Cat III 600 V
Märge	Teenuse viga koos määratud keskkonnapiirangutega on kahekordne sisemine viga
EMC	Vastab standardile IEC 61326-1:2013
Mõõtmed	280 mm x 260 mm x 160 mm
Kaal	4,9 kg (koos akuga)

Valikud

Weshine'il on 8-aastane kogemus spetsiaalselt kogu elektriseadmetega tegelemiseks. Praegu on Weshine leiutanud erinevaidTrafo IR testiga etapi jaoks, nagu on näidatud kujul:

TELLIMISTEAVE JAOKSTrafo IR testS
Kass. Ei.	Maksimaalne katsepinge	Maksimaalne katsevahemik	IR/PI/DAR	RAMP	FR	Kork.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Tarneahela probleemide põhjal: võtke ühendust oma eelistatud volitatud Weshine'i edasimüüjaga, et saada teada praegune hind ja tarneaeg.

Kvaliteedisertifikaadid

Usume alati, et kogu meie ettevõtte edu on otseselt seotud meie poolt pakutavate toodete kvaliteediga.Trafo IR testvastavad kõrgeimatele kvaliteedinõuetele, mis on määratletud ISO9001, ISO14000:14001 juhistes ja meie range kvaliteedikontrollisüsteemis.
