Trafo pöördesuhte test

Weshine® leiutas CE-sertifikaadiga, kõrge kvaliteedi ja täpsusega trafo pöördesuhte testimiseks mõeldud pöördesuhte testeri, mis on leiutatud ja toodetud vastavalt riiklikele standarditele, saadaval on täielik elektrilise testimise lahendus. Võtke meiega ühendust, et saada lisateavet Weshine'i trafo pöördesuhte testimise seadme kohta!

Saada päring PDF allalaadimine

Tootekirjeldus

Weshine® pöördesuhte tester trafo pöördesuhte testimiseks

Trafo transformatsioonisuhe võrdub primaarmähise keerdude arvuga, mis on jagatud sekundaarmähise keerdude arvuga. Trafo suhe tagab trafo soovitud jõudluse ja vastava pinge, mida sekundaarmähis vajab.

Kui sekundaarpinge peab olema primaarpingest madalam - astmeline trafo -, peaks sekundaarmähisel olema vähem pööreid kui primaarmähisel ja astmelise trafo puhul vastupidi; kui trafo suhe vähendab pinget, suurendab see voolu ja vastupidi, Seetõttu on ideaalse trafo pinge ja voolu suhe otseselt seotud teisendussuhtega.

Kahjuks pole trafod täiuslikud, päristrafos ei pruugi pinge või voolu suhted ühtida trafo füüsiliste suhetega erinevate elektrikadude tõttu, nagu trafo raudsüdamikus (hüsterees ja pöörisvoolu kaod) ja vask. kaod (primaar- ja sekundaarmähiste takistuse tõttu); seetõttu püüavad tootjad projekteerida trafosid nii, et need kadud oleksid minimeeritud, et saavutada maksimaalne tõhusus täiskoormusel, võimsuse muundamine üle 95%, tagades seega mitte rohkem kui 5% erinevuse trafo pinge/pöördesuhtest.

Weshine leiutastrafo pöördesuhte testvõi TTR-testi jaoksTrafo pöördesuhte testja kinnitab, et trafol on õige primaar- ja sekundaarpöörete suhe. Selle testi õige kasutamine võib aidata tuvastada astmelüliti jõudlust, lühiseid pöördeid, lahtisi mähiseid, mähise valesid ühendusi ja muid trafode sees olevaid vigu. Weshine'i TTR-testerite sari on vastupidav, et taluda karmides tingimustes, milles mõned trafode testimine toimub. Valik sisaldab erinevaid funktsioone testimise lihtsustamiseks ja kiirendamiseks, samuti 3-faasilisi TTR-testereid ning PT- ja CT-TTR-testereid.

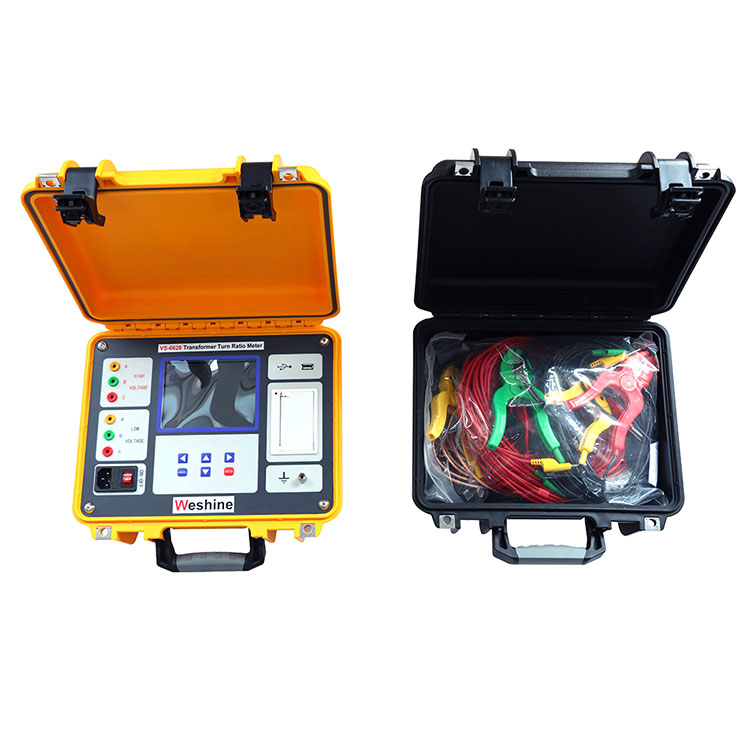

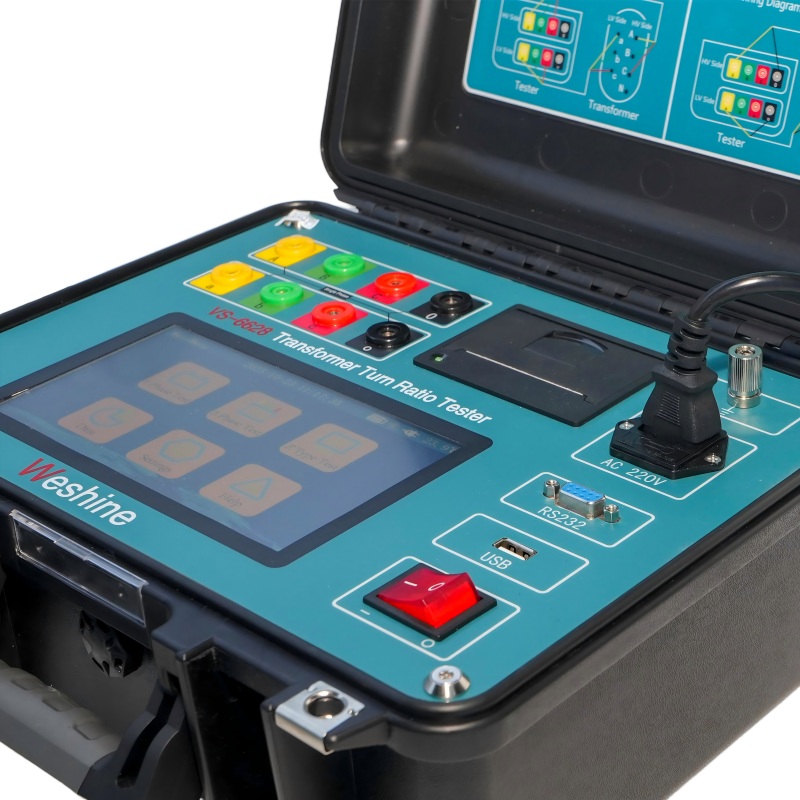

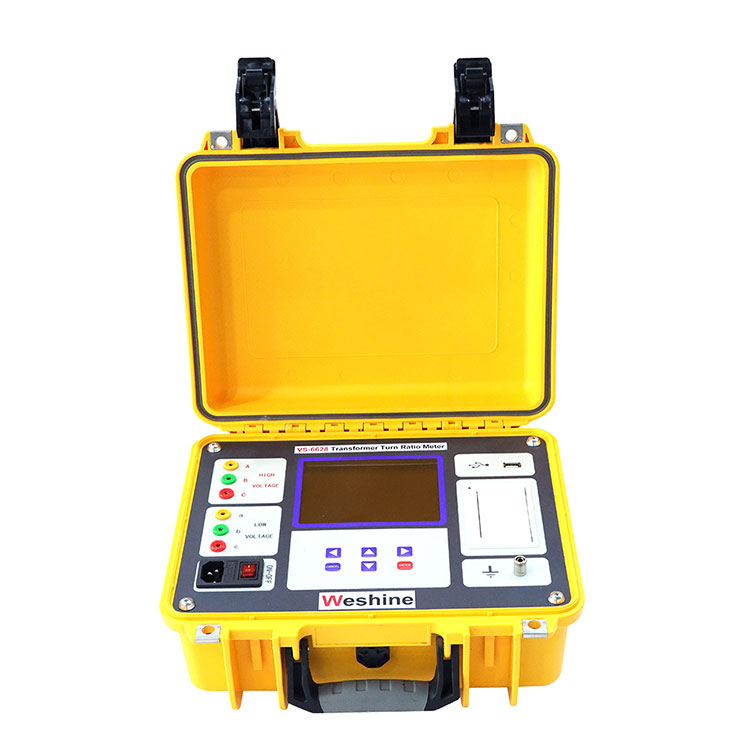

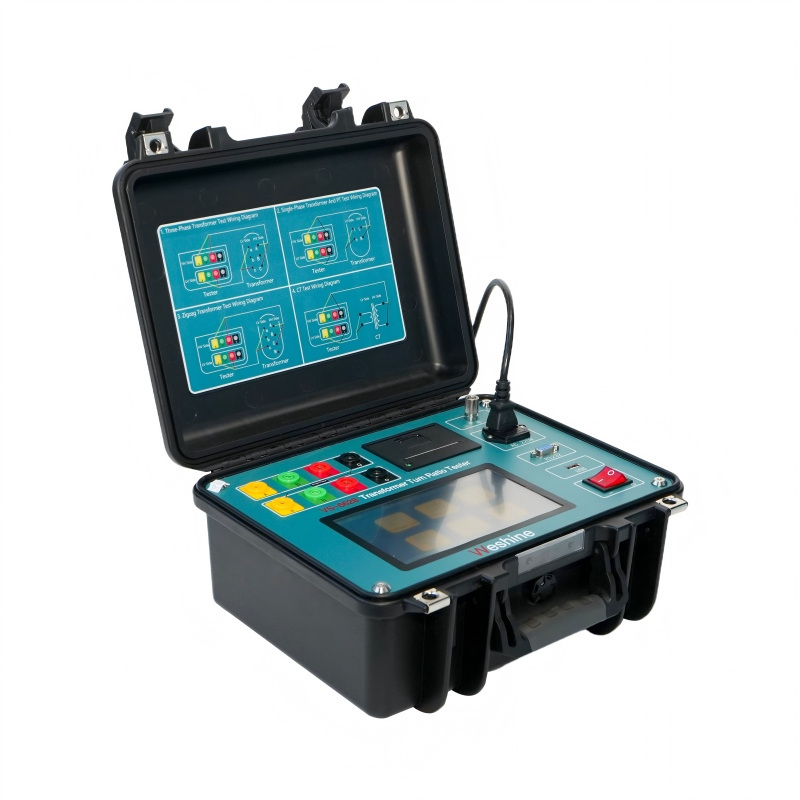

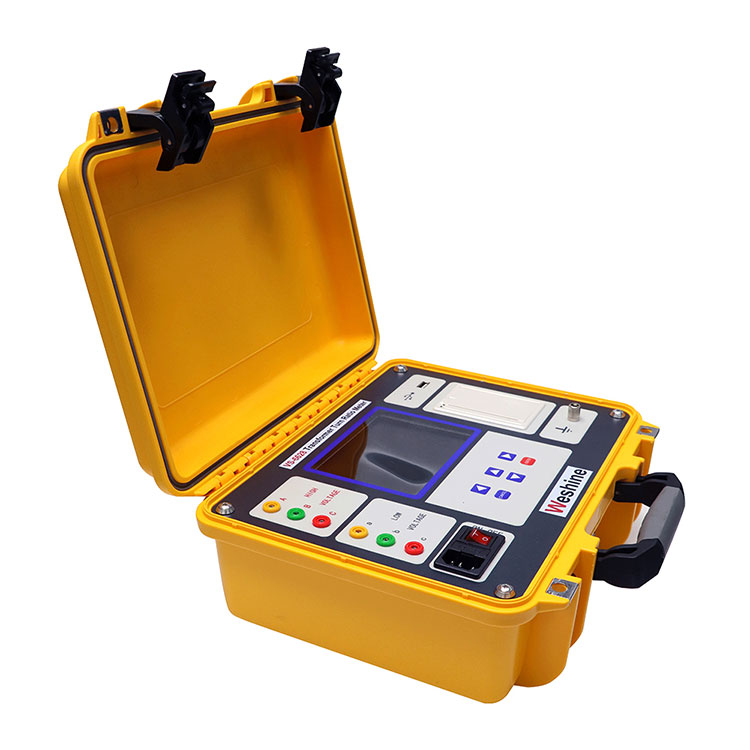

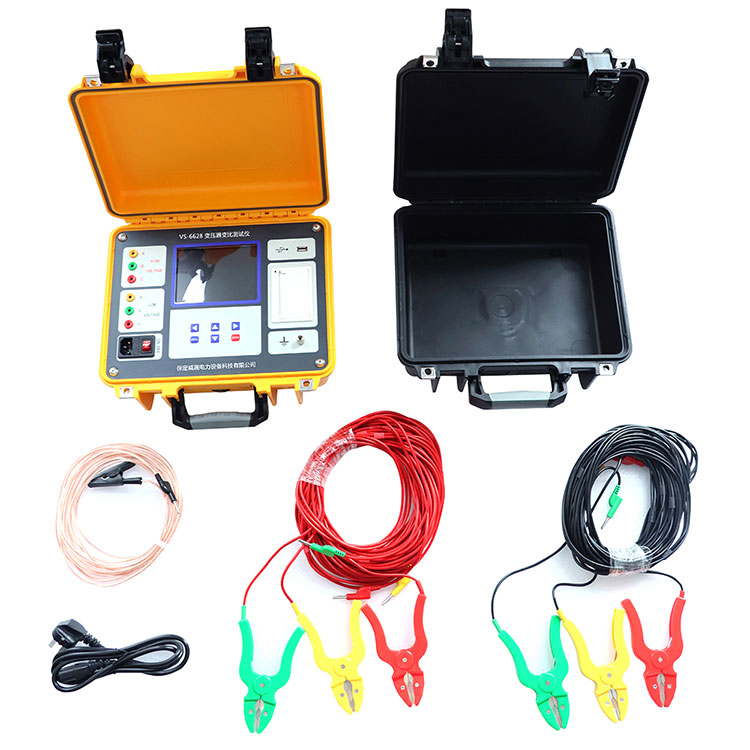

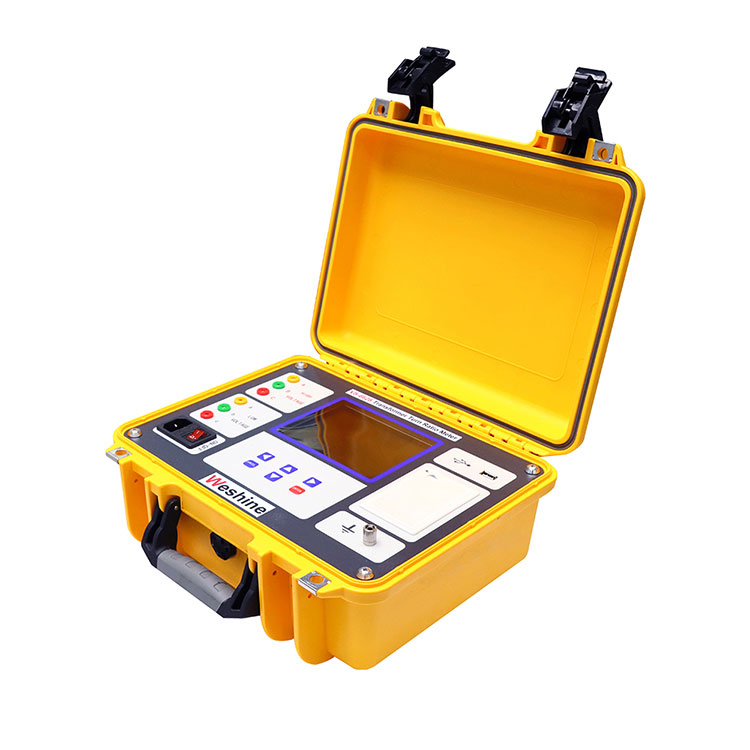

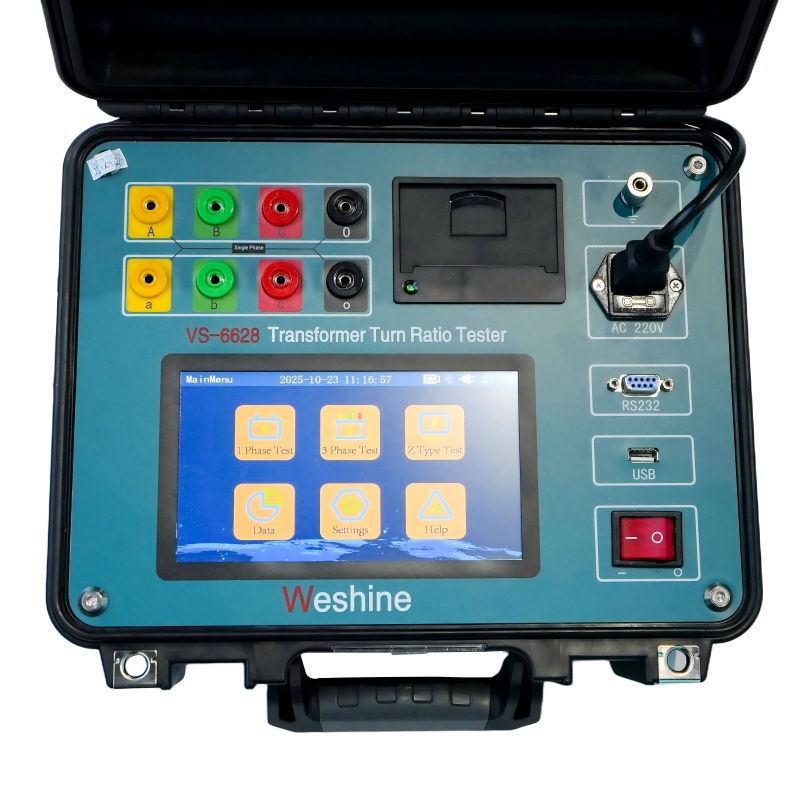

Kolmefaasiline VS-6628 seeriatrafo pöördesuhte testkomplektid on mõeldud võimsuse, instrumendi ja jaotustrafode pöördesuhte mõõtmiseks alajaamas või tootmiskeskkonnas. Vastupidav ja vastupidav disain muudab need instrumendid hästi sobivaks kasutamiseks erinevates karmides keskkondades. Meie juhtmed on spetsiaalselt loodud selleks, et pakkuda külma ilmaga vajalikku paindlikkust.

Kuid kuna trafod on oma eluea jooksul allutatud erinevatele pingetele ja muutustele, nii elektrilistele kui ka mehaanilistele, tuleb enne trafo kasutuselevõttu ja erinevate hooldusgraafikute ajal kontrollida trafo õiget pöördesuhet, siis siin onTrafo pöördesuhte testerSeetõttu mõõdetakse pöördesuhteid erinevateltrafo pöördesuhte testkomplektid (TTR-seadmed) sisaldavad tavaliselt trafodes esinevaid kadusid, mille tulemuseks on pöörete suhted, mis erinevad füüsilisest pöörete arvust, kuid peegeldavad tegelikke pingesuhteid, mida tootjad ja kasutajad eeldavad, või tõelise trafo jõutrafo suhet.

Weshine® pöördesuhte tester trafo pöördesuhte testimiseks Parameeter (spetsifikatsioon)

TOOTETEAVE
Toote nimi	PÖÖRDEVÕRKE TESTAJA TRANSFORMERI PÖÖRDEVÕTETE KATSILE
Mudeli number	VS-6628	Katsevahemik	0,9–10 000
Täpsus	0,2%	Sertifikaadid	CE; EMC; LVD; ISO;
Tüüpiline rakendus	Testib pöörete suhet, faasinihet ja polaarsust.
Aitab tuvastada	* Lühistatud poolid * Avatud vooluringid * Valed ühendused * Sisemised vead või astmelüliti defektid nii astmeregulaatorites kui ka trafodes
Mõõtmed	345 x 295 x 175 mm	Kaal	5 kg

Valikud

Weshine'il on 8-aastane kogemus spetsiaalselt kogu elektriseadmetega tegelemiseks. Praegu on Weshine leiutanud erinevaid pöördesuhte testereidtrafo pöördesuhte testnagu näidatud kujul:

TELLIMISTEAVE PÖÖRDEVÕRDE TESTERILE TRANSFORMERI PÖÖRESUHE TESTILE
Kass. Ei.	Katsevahemik	Täpsus	Resolutsioon	Mõõtmed (mm)	Kaal (kg)
VS-6628	0,9 kuni 10 000	0,2%	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 kuni 10 000	0,1% (0,9 kuni 500) 0,2% (500 kuni 3000) 0,3% (3000 kuni 10000)	0,9–9,9999 (0,0001) 10～99.999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10 000 ja rohkem (1)	325 x 225 x 125	3.8
VS-6630	0,9 kuni 10 000	0,1% (0,9 kuni 2000) 0,3% (2000 kuni 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 kuni 10 000	0,1% (0,8 kuni 3000) 0,2% (3000 kuni 10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 kuni 10 000	0,1% (0,9 kuni 500) 0,2% (500 kuni 3000) 0,3% (3000 kuni 10000)	0,9–9,9999 (0,0001) 10～99.999（0,001） 100～999,99（0,01） 1000～9999,9（0,1） 10 000 ja rohkem (1)	246 x 156 x 62	1.7

Tarneahela probleemide põhjal: kehtivate hindade ja tarneaegade kohta võtke ühendust oma eelistatud Weshine'i volitatud edasimüüjaga.

Kvaliteedisertifikaadid

Usume alati, et kogu meie ettevõtte edu on otseselt seotud meie poolt pakutavate toodete kvaliteediga. Pöörab suhte testijatrafo pöördesuhte testvastavad kõrgeimatele kvaliteedinõuetele, mis on määratletud ISO9001, ISO14000:14001 juhistes ja meie range kvaliteedikontrollisüsteemis.
