Trafo pingesuhte test

Weshine® leiutas pöördesuhte testija CE-sertifikaadiga trafo pingesuhte testimiseks, kõrge kvaliteet ja täpsus, leiutatud ja toodetud vastavalt riiklikele standarditele, saadaval on täielik elektriline testimislahendus. Võtke meiega ühendust, et saada lisateavet Weshine'i trafo pingesuhte testimiseks kasutatava pöördesuhte testeri kohta!

Saada päring PDF allalaadimine

Tootekirjeldus

Weshine

Trafo transformatsioonisuhe võrdub primaarmähise keerdude arvuga, mis on jagatud sekundaarmähise keerdude arvuga. Trafo suhe tagab trafo soovitud jõudluse ja vastava pinge, mida sekundaarmähis vajab.

Kui sekundaarpinge peab olema primaarpingest madalam - astmeline trafo -, peaks sekundaarmähisel olema vähem pööreid kui primaarmähisel ja astmelise trafo puhul vastupidi; kui trafo suhe vähendab pinget, suurendab see voolu ja vastupidi, Seetõttu on ideaalse trafo pinge ja voolu suhe otseselt seotud teisendussuhtega.

Kahjuks pole trafod täiuslikud, päristrafos ei pruugi pinge või voolu suhted ühtida trafo füüsiliste suhetega erinevate elektrikadude tõttu, nagu trafo raudsüdamikus (hüsterees ja pöörisvoolu kaod) ja vask . kaod (primaar- ja sekundaarmähiste takistuse tõttu); seetõttu püüavad tootjad projekteerida trafosid nii, et need kadud oleksid minimeeritud, et saavutada maksimaalne efektiivsus täiskoormusel, võimsuse muundamine üle 95%, pakkudes seega mitte rohkem kui 5% erinevust trafo pinge/pöördesuhtest.

Weshine leiutas mõõtmiseks trafo pöördesuhte testi ehk TTR-testiTrafo pingesuhte testja kinnitab, et trafol on õige primaar- ja sekundaarpöörete suhe. Selle testi õige kasutamine võib aidata tuvastada astmelüliti jõudlust, lühiseid pöördeid, avatud mähiseid, mähise valesid ühendusi ja muid trafode sees olevaid vigu. Weshine'i TTR-testerite valik on vastupidav, et taluda karmides tingimustes, milles mõned trafod testivad. See valik sisaldab erinevaid funktsioone testimise lihtsustamiseks ja kiirendamiseks, samuti 3-faasilisi TTR-testereid ning PT- ja CT-TTR-testereid.

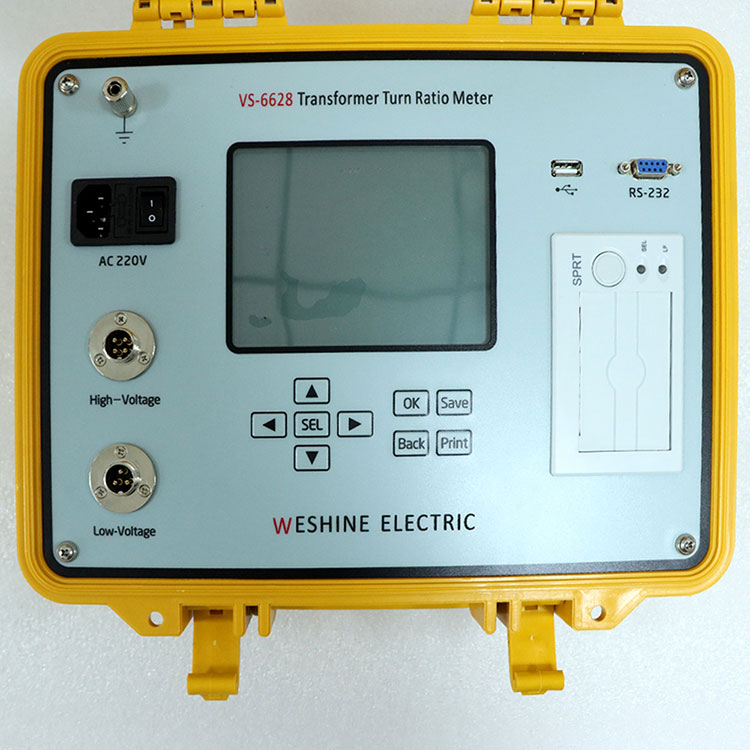

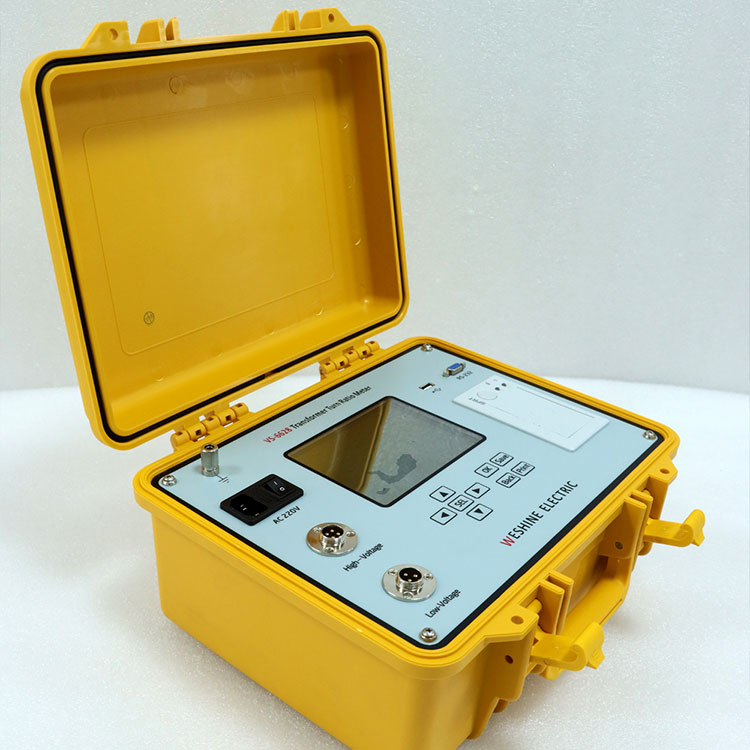

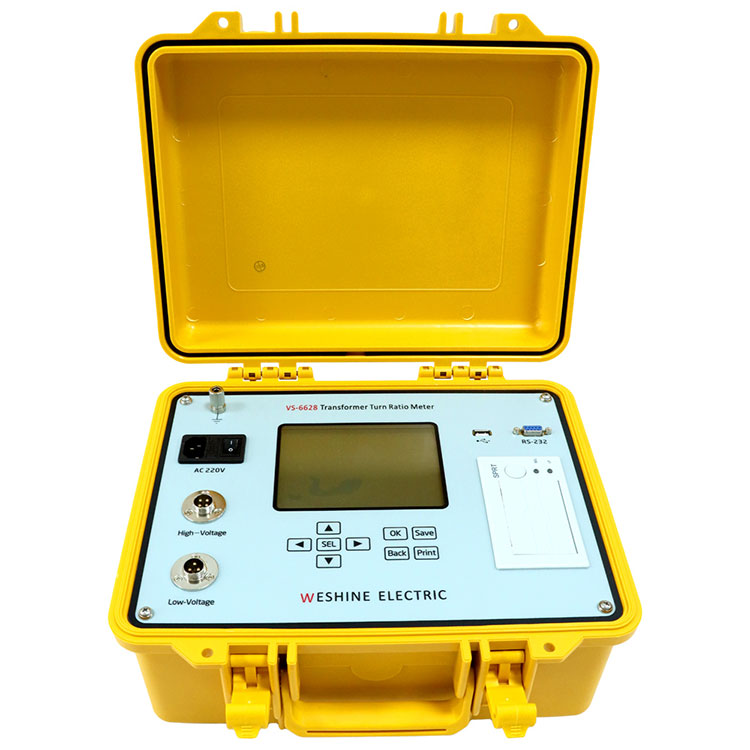

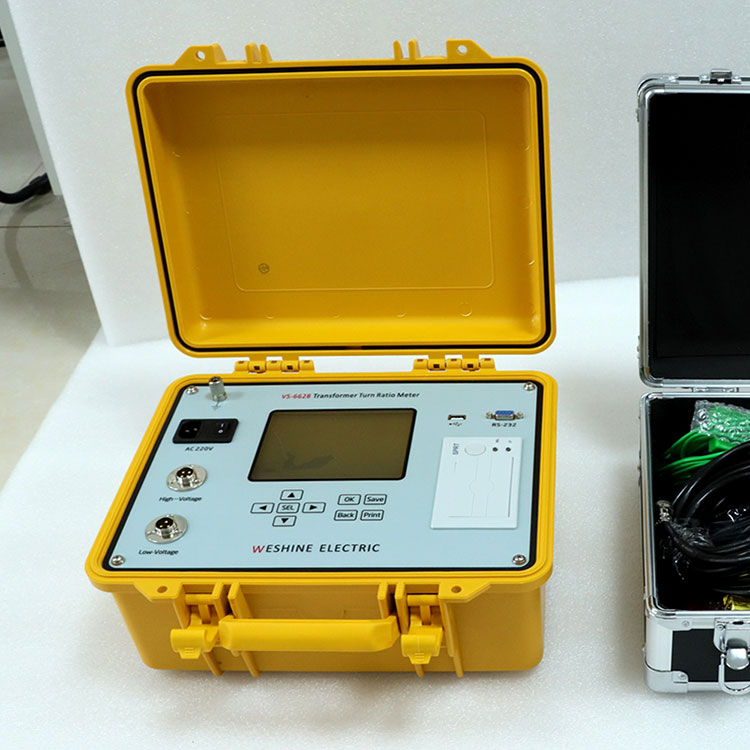

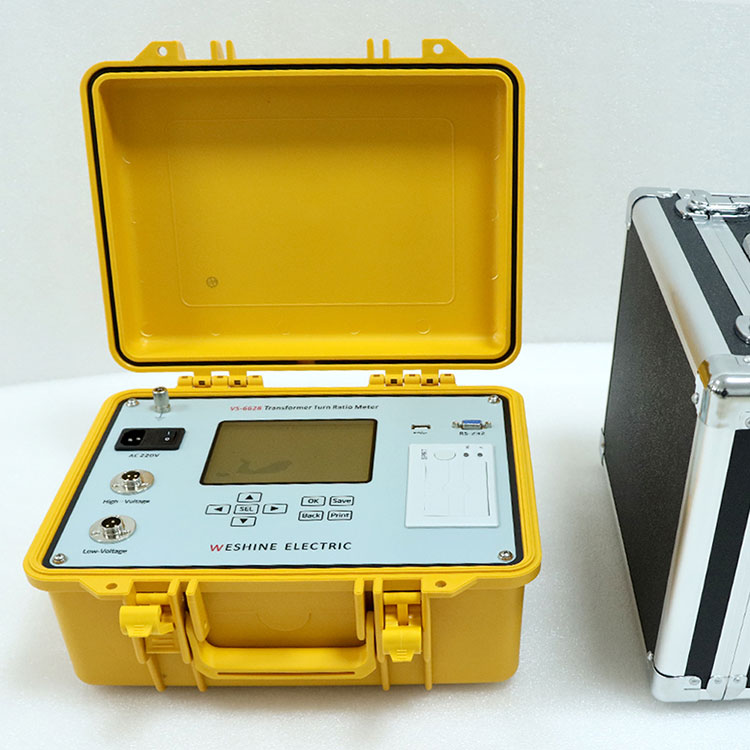

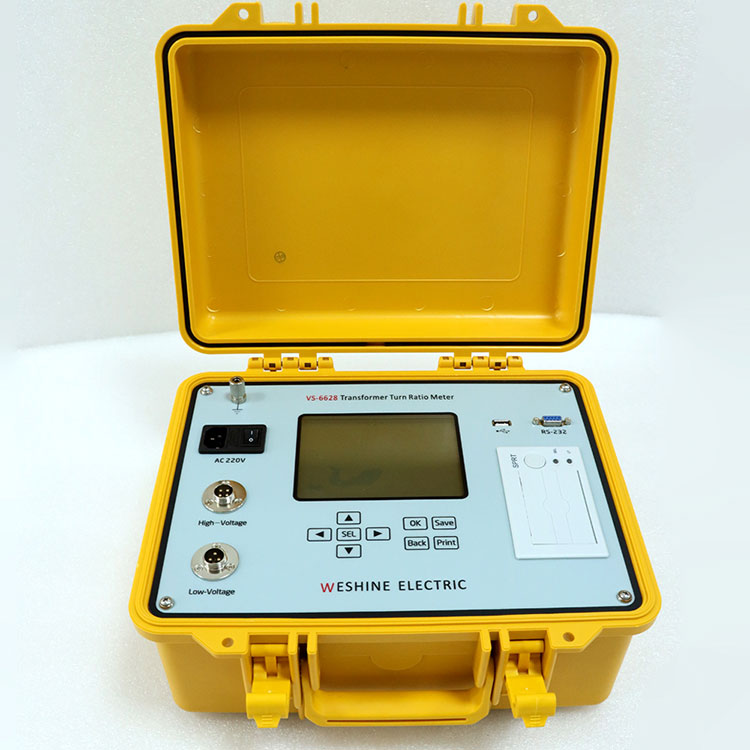

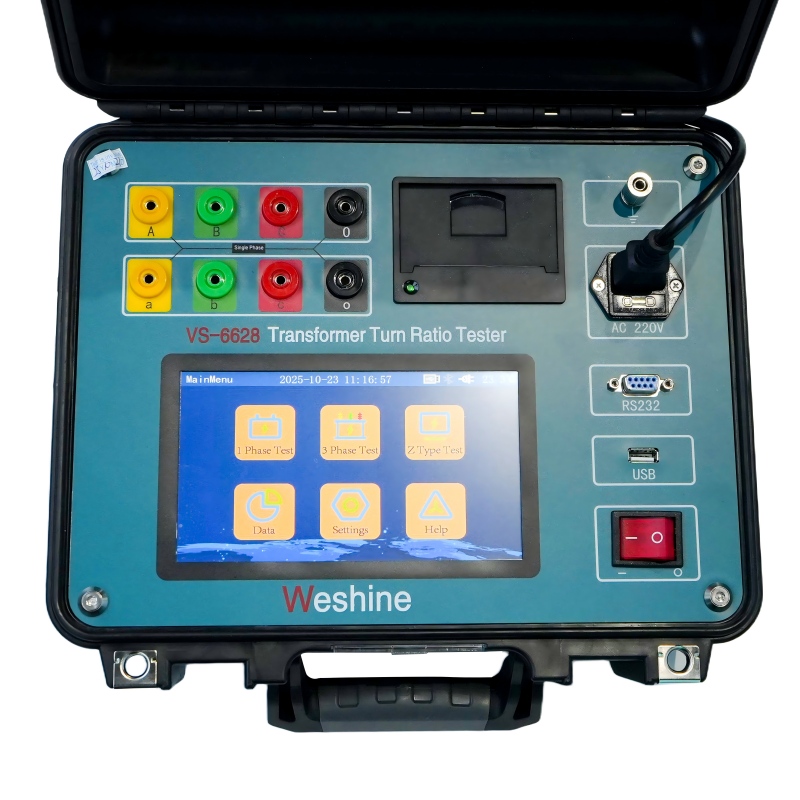

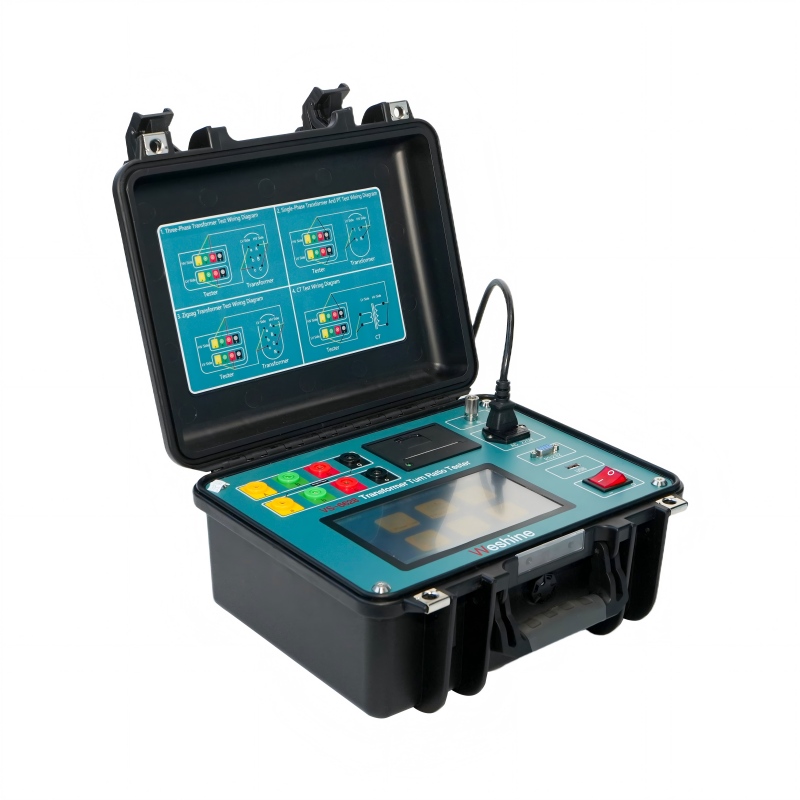

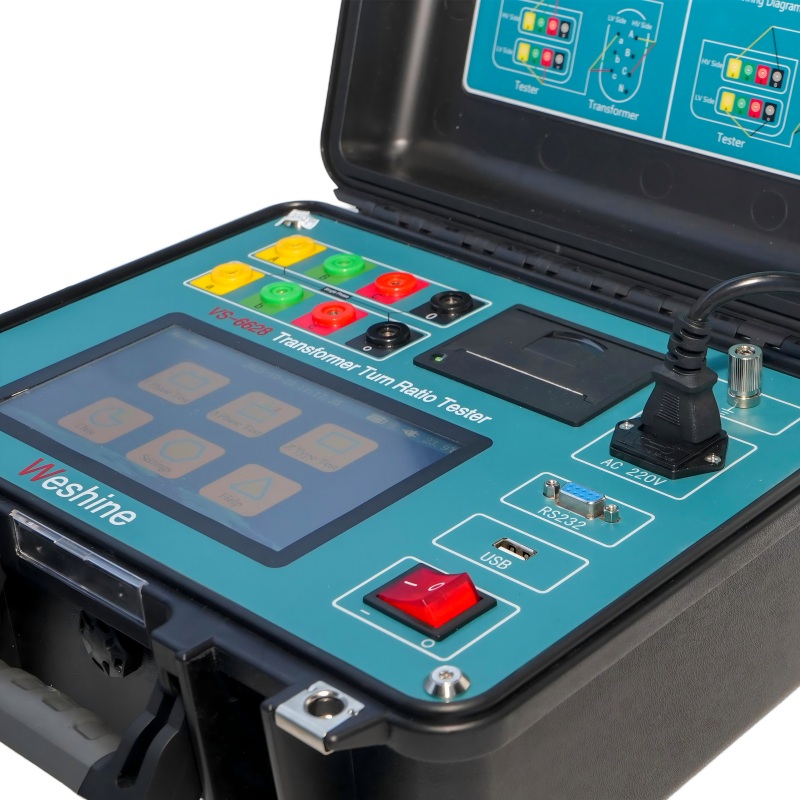

Kolmefaasiliste trafode pöördesuhte katsekomplektid VS-6628 seeria on mõeldud võimsuse, instrumendi ja jaotustrafode pöördesuhte mõõtmiseks alajaamas või tootmiskeskkonnas. Vastupidav ja vastupidav disain muudab need instrumendid hästi sobivaks kasutamiseks erinevates karmides keskkondades. Meie juhtmed on spetsiaalselt loodud selleks, et pakkuda külma ilmaga vajalikku paindlikkust.

Kuid kuna trafod on oma eluea jooksul allutatud erinevatele pingetele ja muutustele, nii elektrilistele kui ka mehaanilistele, tuleb trafo õiget pöördesuhet kontrollida enne trafo kasutuselevõttu ja erinevate hooldusgraafikute ajal, siin on trafo pöördesuhte tester. Seetõttu sisaldavad erinevate trafode pöördesuhte testimiskomplektide (TTR-seadmete) abil mõõdetud pöördesuhted tavaliselt trafodes esinevaid kadusid, mille tulemuseks on pöördesuhted, mis erinevad füüsilisest pöörete arvust, kuid peegeldavad tegelikke pingesuhteid, mida tootjad ja kasutajad eeldavad või tõelise trafo jõutrafo suhe.

Weshine

TOOTETEAVE
tootenimi	PÖÖRDSUHTE TESTARI TESTIMISEKS Trafo pingesuhte test
Mudeli number	VS-6628	Katsevahemik	0,9–10 000
Täpsus	0,2%	Sertifikaadid	CE; EMC; LVD; ISO;
Tüüpiline rakendus	Testib pöörete suhet, faasinihet ja polaarsust.
Aitab tuvastada
Mõõtmed	345 x 295 x 175 mm	Kaal	5 kg

Valikud

Weshine'il on 8-aastane kogemus spetsiaalselt kogu elektriseadmetega tegelemiseks. Praegu on Weshine leiutanud testimiseks erinevaid pöördesuhte testereidTrafo pingesuhte testnagu näidatud kujul:

TESTIMISEKS PÖÖRDSUHE TESTI TELLIMISTEAVETrafo pingesuhte test
Kass. Ei.	Katsevahemik	Täpsus	Resolutsioon	Mõõtmed (mm)	Kaal (kg)
VS-6628	0,9 kuni 10 000	0,2%	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 kuni 10 000	0,1% (0,9 kuni 500) 0,2% (500 kuni 3000) 0,3% (3000 kuni 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 ja rohkemï ¼ 1ï ¼	325 x 225 x 125	3.8
VS-6630	0,9 kuni 10 000	0,1% (0,9 kuni 2000) 0,3% (2000 kuni 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 kuni 10 000	0,1% (0,8 kuni 3000) 0,2% (3000 kuni 10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 kuni 10 000	0,1% (0,9 kuni 500) 0,2% (500 kuni 3000) 0,3% (3000 kuni 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999,9ï¼0,1ï¼ 10000 ja rohkemï ¼ 1ï ¼	246 x 156 x 62	1.7

Tarneahela probleemide põhjal: võtke ühendust oma eelistatud volitatud Weshine'i edasimüüjaga, et saada teada praegune hind ja tarneaeg.

Kvaliteedisertifikaadid

Usume alati, et kogu meie ettevõtte edu on otseselt seotud meie poolt pakutavate toodete kvaliteediga. Pöörab suhte testeri testimiseksTrafo pingesuhte testvastavad kõrgeimatele kvaliteedinõuetele, mis on määratletud ISO9001, ISO14000:14001 juhistes ja meie range kvaliteedikontrollisüsteemis.
