Ülimadala sagedusega kõrgepingegeneraator

Professionaalse Hiina tootjana soovib Weishine pakkuda teile kvaliteetset ülimadala sagedusega kõrgepingegeneraatorit, mis on mõeldud vahelduvvoolu elektriisolatsiooni taluvuse testimiseks, kus tavapärased toitesageduse testimisseadmed nõuavad liigset võimsust. Ennetava isolatsioonikatsetuse puhul on kõrgepinge vastupidavuse testimine üks olulisemaid meetodeid kontrollimaks, kas seadmete isolatsioon peab ohutult vastu määratud katsepingele. Suure mahtuvusega katseobjektide (nt XLPE toitekaablid, toitekondensaatorid, suured generaatorid ja mootorid) puhul on 50 Hz vahelduvvoolu taluvuse testimiseks sageli vaja suurt testtrafot või resonantskatsekomplekti. 0,1 Hz ülimadala sagedusega testimissüsteem vähendab nõutavat testimisvõimsust ja muudab välikatsed praktilisemaks. Kompaktne ja kaasaskantav disain vähendab välitehnikameeskondade hankekulusid.

Katseseade genereerib kontrollitud ülimadala sagedusega vahelduvvoolu kõrgepinget. Saadaolevad väljundsagedused on 0,1 Hz, 0,05 Hz, 0,02 Hz ja 0,01 Hz. Madalam sagedus võimaldab instrumendil testida suuremaid mahtuvuslikke koormusi, säilitades samal ajal testimisseadmete suuruse ja võimsusvajaduse juhitavuse. Juhendi järgi sobib süsteem eelkõige suure ekvivalentmahtuvusega elektriseadmetele, sh toitekaablitele, kondensaatoritele, keskmistele ja suurtele generaatoritele ning mootoritele.

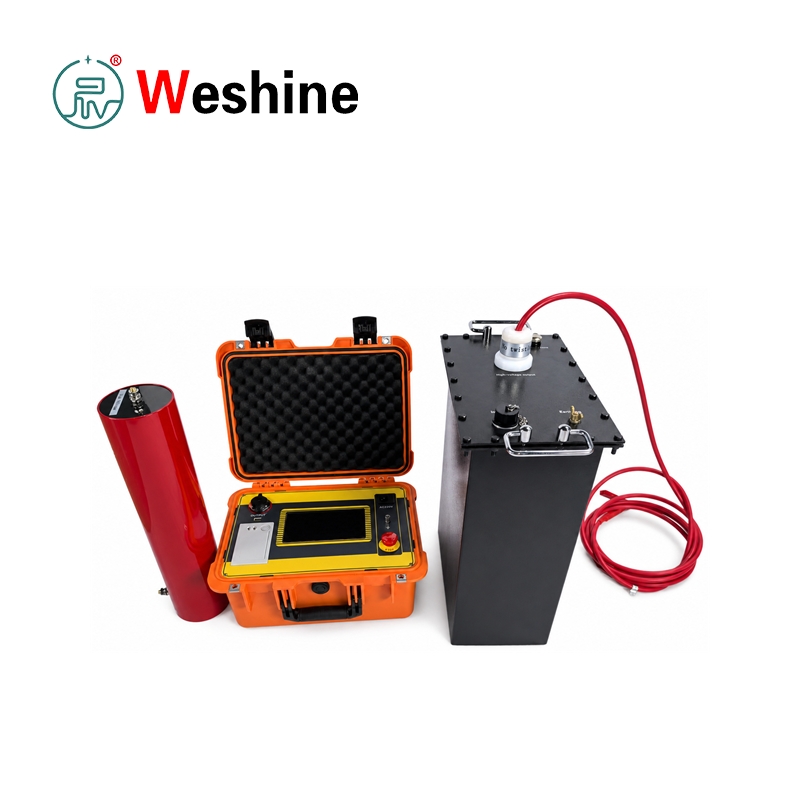

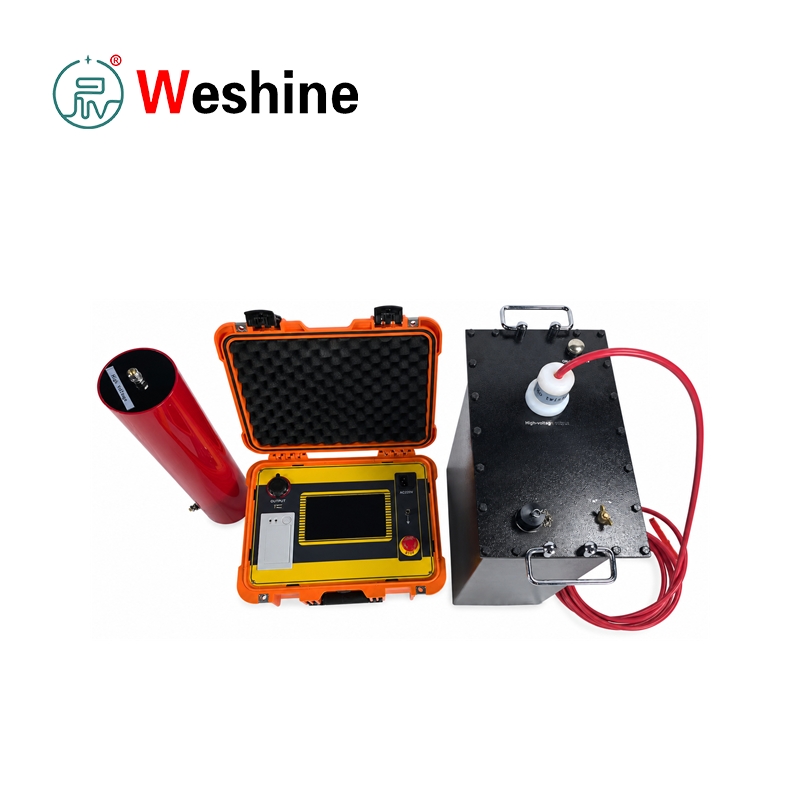

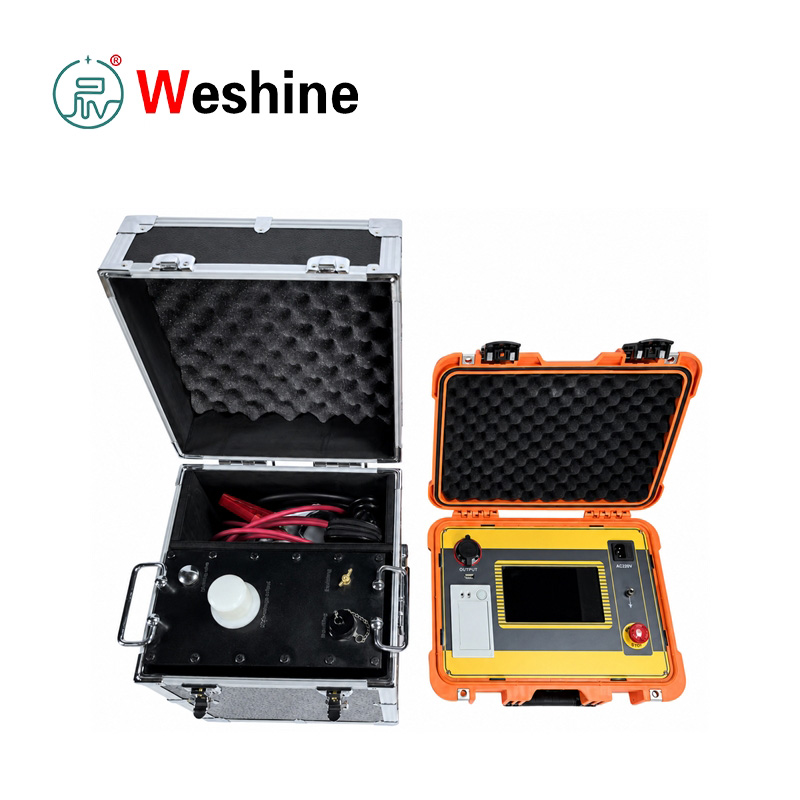

Toote komponendid

Süsteem koosneb kahest põhiosast: kontrollerist ja kõrgepingevõimendist.

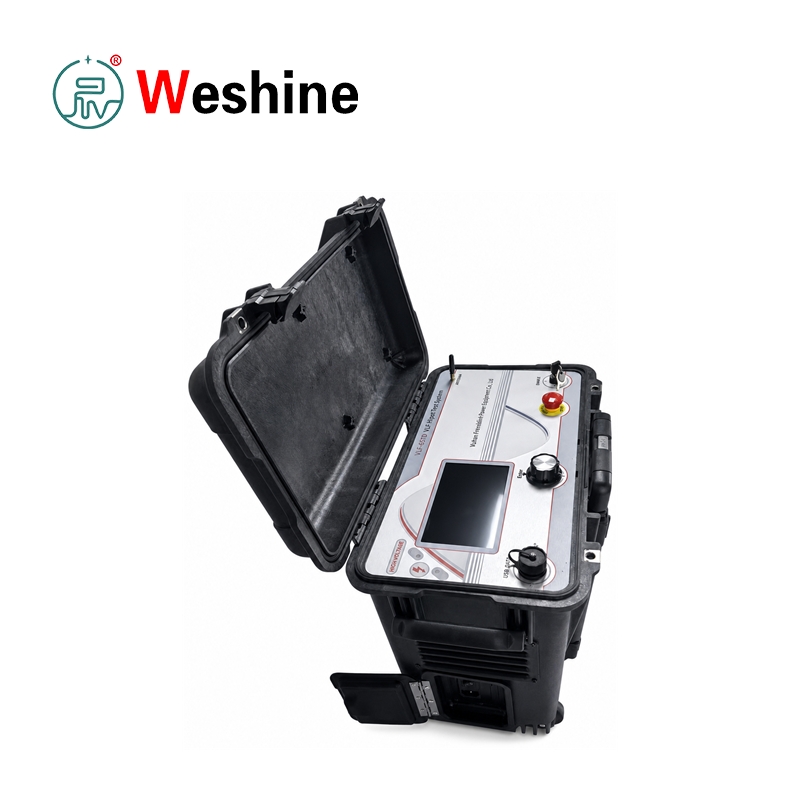

Kontroller sisaldab 7-tollist mahtuvuslikku puuteekraani, toitelülitit, vahelduvvoolu 220 V sisendit, maandusterminali, USB-sideporti, printerit ja hädaseiskamisnuppu.

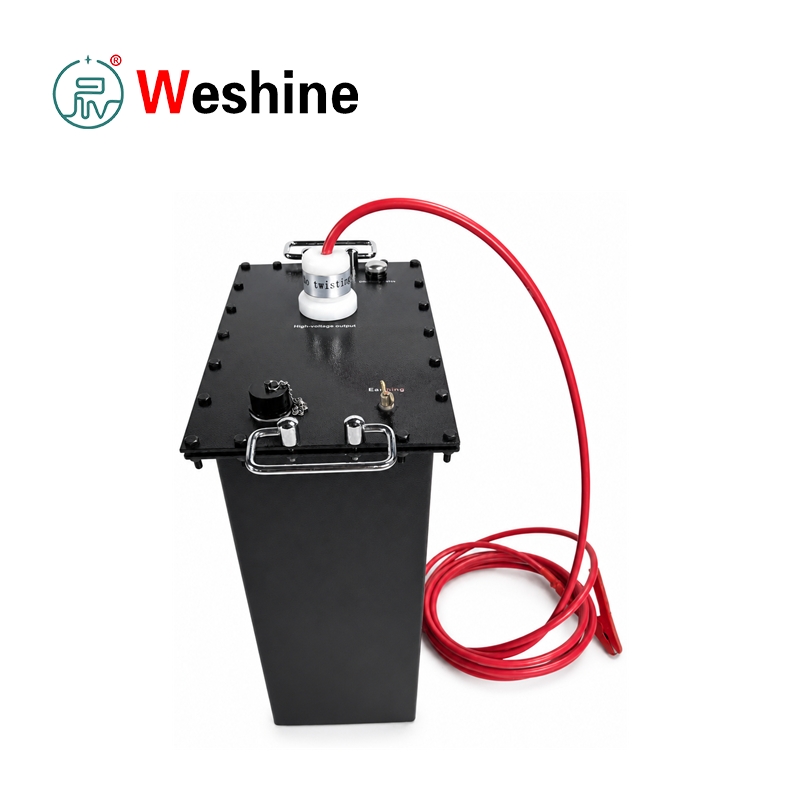

Võimendi toodab kõrgepinge väljundit ja on ühendatud kontrolleriga kaasasoleva madalpinge juhtkaabli kaudu. Kõrgepinge väljund ühendatakse testitava objektiga kaasasoleva kõrgepingekaabli ja maandustarvikute abil.

Toiming on automatiseeritud

Pärast juhtmestiku ühendamist määrab kasutaja puuteekraanil väljundsageduse, testi kestuse, testpinge, kõrgepingepoolse liigvoolu piirangu ja liigpinge piirangu. Kui test algab, teostab seade koormuse enesekontrolli, automaatse pingetõusu, konstantse amplituudiga väljundi, ajastuse, tavapärase väljalülitamise ja automaatse tühjenemise. Seade võib seisata taimeriga või käsitsi seiskamisega. See pakub ka ebanormaalset väljalülituskaitset ülepinge- ja ülevoolukaitse kaudu.

See ülimadala sagedusega kõrgepingegeneraator kasutab kõrgepinge ja madalpinge suletud ahela negatiivse tagasiside juhtimist. Kasutusjuhendis on kirjas, et väljund ei tekita mahtuvusliku tõusu efekti. Mitmed kaitsefunktsioonid hõlmavad ülepingekaitset, kõrgepingepoolset liigvoolukaitset ja madalpingepoolset liigvoolukaitset, mille kaitse toimimisaeg ei ületa 10 ms. Kontroller ja kõrgepingegeneraator on ühendatud madalpinge juhtimise kaudu ning ohutumaks tööks kasutatakse optilist juhtimist. Vastupidav riistvara disain, pikk kasutusiga pikaajaliseks projekti kasutamiseks ja korduvaks testimiseks.

Katsetulemusi saab printida otse testiaruandena. Ajaloolised andmed salvestatakse automaatselt pärast taimeri tavalist seiskamist, käsitsi seiskamist, ülepingekaitse peatamist või liigvoolukaitse seiskamist. Seade suudab salvestada kuni 64 mõõtmiskirjet; vanemad kirjed kustutatakse automaatselt, kui salvestuslimiit on ületatud. Süsteem toetab ka kuupäeva ja kellaaja seadistamist, hiina ja inglise liidese vahetamist, automaatset salvestamist, automaatset printimist ja USB-suhtlust ülemise haldustarkvaraga.

Testimisseadmed vastavad standardile DL/T 849.4-2004, ülimadala sagedusega kõrgepingegeneraatorite üldised tehnilised tingimused. Juhendis viidatakse ka 0,1 Hz VLF-i katsemeetodile 35 kV ja alla selle XLPE isolatsiooniga toitekaablite jaoks. Välikasutuses ei tohi katseobjekti mahtuvus ületada valitud instrumendi konfiguratsiooni nimimahtuvuslikku koormust. Kui katseobjekti mahtuvus on väiksem kui 0,05 μF, võib tavalise väljundi toetamiseks paralleelselt ühendada 0,05 μF lisakondensaatori.

Toote parameeter

Tootejuhend

VLF-i testimisseadme tööpõhimõte

Kaasaskantav VLF-i testseade töötab, asendades 50 Hz võimsuse sageduse vastupidavuse testi ülimadala sagedusega vahelduvvoolu testiga.

Mahtuvuslike katseobjektide puhul on vool võrdeline sageduse, mahtuvuse ja pingega. Vähendades sagedust 0,1 Hz-ni või madalamale, väheneb nõutav katsevõimsus oluliselt, säilitades samal ajal vahelduvvoolu isolatsiooni katsetamise praktilise eesmärgi.

Seadmete ühendamine enne testimist

Enne testimist ühendage:

vastavalt juhendis olevale elektriskeemile.

Maandusklemm peab olema ühendatud maandusega. Vahelduvvoolu sisend on ühendatud 220 V, 50 Hz toiteallikaga.

Kui kasutatakse kaasaskantavat generaatorit, peavad generaatori väljundpinge ja sagedus olema stabiilsed.

Parameetrite seadistamine ja testi ettevalmistamine

Lülitage kontroller sisse ja sisenege parameetrite seadistusekraanile.

Määrake järgmised parameetrid:

Saadaolevate sageduste hulka kuuluvad:

Testi kestust saab määrata vahemikus 0 kuni 99 minutit.

Instrumendi näidatud pinge ja voolu väärtused on tippväärtused.

Automaatne testimisprotsess

Pärast nupu Start vajutamist teostab instrument enesekontrolli.

Testimisprotsess sisaldab:

1. Laadige enesekontroll
2. Automaatne pinge tõus
3. Konstantse amplituudiga väljund
4. Pidage vastu ajastusele
5. Automaatne väljalülitamine ja tühjendamine

Kui koormust ei tuvastata, kuvab kontroller koormuseta hoiatuse.

Pärast seatud pinge saavutamist säilitab seade konstantse amplituudiga väljundi ja käivitab taluvuse ajastuse.

Seadistatud aja saavutamisel peatab süsteem kõrgepinge väljundi ja tühjendab katseobjekti automaatselt.

Väljalülitusrežiimid ja andmehaldus

Seade toetab:

Tavaline väljalülitamine

Ebanormaalne väljalülitamine

Igas väljalülitusrežiimis salvestatakse testandmed ajalooliste andmetena.

Kasutajad saavad:

Kaabli testimise juhend

Kaabli testimiseks:

1. Enne testimist ühendage lahti kõik kaabliga ühendatud elektriseadmed.
2. Mõõda isolatsioonitakistus megoommeetriga.
3. Tehke VLF-i vastupidavuse testimine alles pärast seda, kui isolatsioonikontroll on vastuvõetav.

Kasutusjuhend täpsustab:

Testi kestus:

Sünkroonmootori testimise juhend

Sünkroonmootorite testimiseks soovitatakse juhendis faaside kaupa testimist.

Testimismeetod:

Katseaeg on üldiselt sama, mis võimsuse sageduse vastupidavuse testimisel, tavaliselt:

Katsetamise ajal peaksid operaatorid jälgima:

Ohutu tühjenemine pärast testimist

Pärast väljalülitamist kasutage tühjendusvarda, et tühjendada testobjekt täielikult enne kaablite eemaldamist.

See samm on oluline, eriti selliste mahtuvuslike seadmete puhul nagu:

Omadused

1. Toetab 0,1 Hz ülimadala sagedusega vahelduvvoolu vastupidavuse testimist.

2. Toetab 0,05 Hz, 0,02 Hz ja 0,01 Hz väljundsageduse valikut.

3. Pakub automaatset pingetõusu, konstantse amplituudiga väljundit, ajastust, väljalülitamist ja tühjenemist.

4. Mõõdab ja kuvab kõrgepinge väljundit ja katsevoolu tippväärtustena.

5. Pakub kõrgepinge väljundile ülepingekaitset.

6. Pakub kõrgepingepoolset ja madalpingepoolset ülevoolukaitset.

7. Lülitab automaatselt välja väljundi, kui pinge või vool ületab seatud piiri.

8. Kaitse toimimise aeg ei ületa 10 ms.

9. Pakub 7-tollise mahtuvusliku puuteekraaniga töötamist.

10. Kuvab puuteekraanil testiandmed ja väljundlainekuju.

11. Sisaldab automaatset ajalooandmete salvestamist kuni 64 kirje jaoks.

12. Pakub sisseehitatud printerit katsearuande printimiseks.

13. Toetab USB-suhtlust ülemise haldustarkvaraga.

14. Sisaldab hiina ja inglise liidese vahetamist.

15. Pakub suletud ahelaga kõrgepinge ja madalpinge negatiivse tagasiside juhtimist.

16. Toetab vahelduvvoolu, mis talub suure mahtuvusega katseobjektide testimist.

17. Sisaldab tühjendusvarda ja maanduskaablit ohutuks testijärgseks tühjendamiseks.

18. Pakub kontrolleri hädaseiskamisnuppu.

19. Toetab sise- ja välistööd.

20. Sisaldab kompensatsioonikondensaatorit väikese mahtuvusega katseobjektide jaoks.

Rakenduse stsenaariumid

Elektrivõrgud

Toiteettevõtted kasutavad VLF-i testseadmeid keskpinge toitekaablite, suurte mootorite, generaatorite, kondensaatorite ja muude suure mahtuvusega elektriseadmete testimiseks ennetava hoolduse ja vastuvõtutestide ajal.

Trafode tootjad

Trafo- ja elektriseadmete tootjad saavad katsekomplekti kasutada katsepiirkondades, kus suure mahtuvusega isolatsioonisüsteemid nõuavad vahelduvvoolu taluvuse kontrollimist vähendatud sagedusel.

Elektrijaamad

Elektrijaamad kasutavad seadet generaatori staatori mähiste, suurte mootorite, jaama teeninduskaablite ja nendega seotud isolatsioonisüsteemide testimiseks kasutuselevõtu, kapitaalremondi ja tavapärase hoolduse ajal.

Raudteed

Raudtee toitesüsteemides kasutatakse keskpinge kaableid ja pöörlevaid seadmeid. Testimisüksus toetab välitaluvuse testimist plaaniliste hoolduskatkeste ajal.

Tööstusettevõtted

Tööstusrajatised, nagu kaevandus-, naftakeemia-, terase- ja tootmisettevõtted, saavad kasutada seadet kaablite ja mootorite isolatsiooniks, mis taluvad tehase elektrijaotussüsteemides testimist.

ülikoolid

Ülikoolid ja koolituskeskused saavad süsteemi kasutada VLF-i vastupidavuse testimise põhimõtete, mahtuvusliku voolu arvutamise, kaablitestimise protseduuride ja kõrgepingeohutuse praktika õpetamiseks.

Testimislaborid

Kõrgepingelaborid võivad toetuda ülimadala sagedusega kõrgepingegeneraatorile, mis talub vahelduvvoolu mahtuvuslike katseobjektide, kaablinäidiste, mootorite ja isolatsioonisüsteemide testimist, mis nõuavad kontrollitud ülimadala sagedusega pinget.

Kaabli hooldus

Kaabli hooldusmeeskonnad kasutavad testseadet XLPE kaabli vastuvõtutestide, ennetavate testide, rikete järelkontrollide ja isolatsiooni kontrollimiseks pärast paigaldamist või remonti.

Rakendused

1,0,1 Hz VLF AC vastupidavuse testimine.

2,XLPE toitekaabel talub testimist.

3–35 kV ja alla selle kaabli isolatsiooni testimine.

4. Võimsuskondensaatorid taluvad testimist.

5. Keskmise ja suure generaatori isolatsiooni testimine.

6. Mootori staatori mähise vastupidavuse testimine.

7. Kaabli üleandmise testimine.

8. Kaabli ennetava hoolduse testimine.

9. Suure mahtuvusega seadmete isolatsiooni kontrollimine.

10. Väiksema katsevõimsusega vahelduvvoolu katsetamine talub.

11. Automaatne ajastatud kõrgepinge testimine.

12. Ülepinge- ja ülevoolukaitsega vastupidavuse testimine.

13. Ajalooliste testide salvestus.

14. Prinditud katsearuande genereerimine.

15. Isolatsiooni seisukorra sõelumine enne pingestamist.

Kliendi juhtum

Tööstus: kaablihoolduse töövõtja.

Probleem: hooldustöövõtja pidi läbi viima äsja paigaldatud keskpinge XLPE kaabli vastuvõtutestid. Tavalisi toite-sagedusega vahelduvvoolu taluvaid seadmeid oli raske transportida ja need nõudsid kaabli mahtuvuse tõttu suuremat võimsust. Meeskond vajas välikaablite testimiseks sobivat kaasaskantavat vahelduvvoolutaluvust.

Testimisprotsess: tehnikud ühendasid lahti kõik kaabliga ühendatud seadmed ja kontrollisid esmalt iga faasi megaohmomeetriga. Pärast vastuvõetava isolatsioonitakistuse kinnitamist ühendasid nad kontrolleri, võimendi, kõrgepinge väljundkaabli, maanduskaabli ja tühjendusvarda vastavalt testjuhtmestikule. Katsepinge määrati vastavalt kaabli faasipingele ning liigvoolu väärtus arvutati kaabli mahtuvuse, katsesageduse ja pinge järgi. Meeskond valis 0,1 Hz väljundi, määras vajaliku testi kestuse ja alustas automaatset pingetõusu.

Tulemus: seade lõpetas automaatse pingetõusu, konstantse amplituudiga väljundi, ajastuse, seiskamise ja tühjenemise. Vastupidavusperioodi jooksul ei täheldatud hävitavat tühjenemist, ebanormaalset heli, suitsu, lõhna, ebastabiilset pinget ega ebatavalist voolu. Testi andmed salvestati ja prinditi projekti kirje jaoks.

Eelised: Töövõtja viis läbi kaabli vahelduvvoolu vastupidavuse katse väiksema ja praktilisema välisüsteemiga. Automaatne kaitse, ajastus, tühjendamine, ladustamine ja printimine aitasid vähendada käsitsi kasutamist ja täiustasid testidokumentatsiooni.

KKK

Milleks kasutatakse ülimadala sagedusega kõrgepingegeneraatorit? Seda kasutatakse suure mahtuvusega elektriseadmete, eriti toitekaablite, toitekondensaatorite, generaatorite ja mootorite VLF-i vahelduvvoolu taluvuse testimiseks.

Miks kasutada 50 Hz vahelduvvoolu vastupidavuse testimise asemel 0,1 Hz VLF-testi? Suure mahtuvusega katseobjektid vajavad suurt voolu sagedusel 50 Hz. Katsesageduse vähendamine 0,1 Hz-ni vähendab oluliselt nõutavat testimisvõimsust, muutes välja vahelduvvoolu katsetamise praktilisemaks.

Millised väljundsagedused on saadaval? Testimisseade toetab 0,1 Hz, 0,05 Hz, 0,02 Hz ja 0,01 Hz väljundsageduse sätteid.

Mis on maksimaalne mahtuvuslik koormus? Maksimaalne koormus on 0,5 μF 0,1 Hz, 1,1 μF 0,05 Hz, 2,2 μF 0,02 Hz ja 5,5 μF 0,01 Hz juures.

Milliseid kaitsefunktsioone see sisaldab? Seade sisaldab ülepingekaitset, kõrgepingepoolset liigvoolukaitset, madalpingepoolset liigvoolukaitset, hädaseiskamist ja automaatset tühjenemist pärast seiskamist.

Kas testkomplekt saab testiaruandeid printida? Jah. Sisseehitatud printer suudab printida ekraanil kuvatavaid jooksvaid katseandmeid ja ajaloolisi andmeid.

Kui palju ajaloolisi kirjeid saab salvestada? Seade suudab salvestada kuni 64 ajaloolist testikirjet. Kirjed, mis on vanemad kui 64, kustutatakse automaatselt.

Milliseid ettevaatusabinõusid on vaja pärast testimist? Pärast väljalülitamist kasutage tühjendusvarda, et tühjendada testobjekt täielikult enne kaablite eemaldamist. Kõrgepinge testimist peaksid läbi viima ainult koolitatud töötajad, järgides kõrgepinge ohutusprotseduure.

Weshine'i eelised

Weshine Electric pakub elektriliste testimisseadmeid elektrivõrkudele, töövõtjatele, tööstusettevõtetele, laboritele ja kaablihooldusmeeskondadele. VLF-i vastupidavuse testimiseks keskendub Weshine praktilisele välitööle, stabiilsele kõrgepingeväljundile, automaatsele kaitsele, täielikele tarvikutele ja selgele testidokumentatsioonile. Seadmed on varustatud tehase ülevaatuse dokumentide ja kasutusjuhistega, mis toetavad usaldusväärset kasutamist pärast tarnimist.

Weshine saab aidata kliente mudeli valimisel, kaabli testimise pinge seadmisel, koormusmahtuvuse hindamisel ja kohandatud testimisnõuetel. Kui otsite stabiilset ja pikaajalist testimisseadet, suudab meie ülimadala sagedusega kõrgepingegeneraator täielikult rahuldada teie erinevad kohapealse testimise nõudmised. Insenerikogemuse, kvaliteedikontrolli, tehnilise toe, usaldusväärsete testimislahenduste ja rahvusvahelise teenindusega Weshine aitab kasutajatel kaablite ja suure mahtuvusega isolatsiooniteste tõhusalt ja ohutult läbi viia. Kiire ülemaailmne logistika, mitmed maksevõimalused välismaistele hulgiostjatele.
