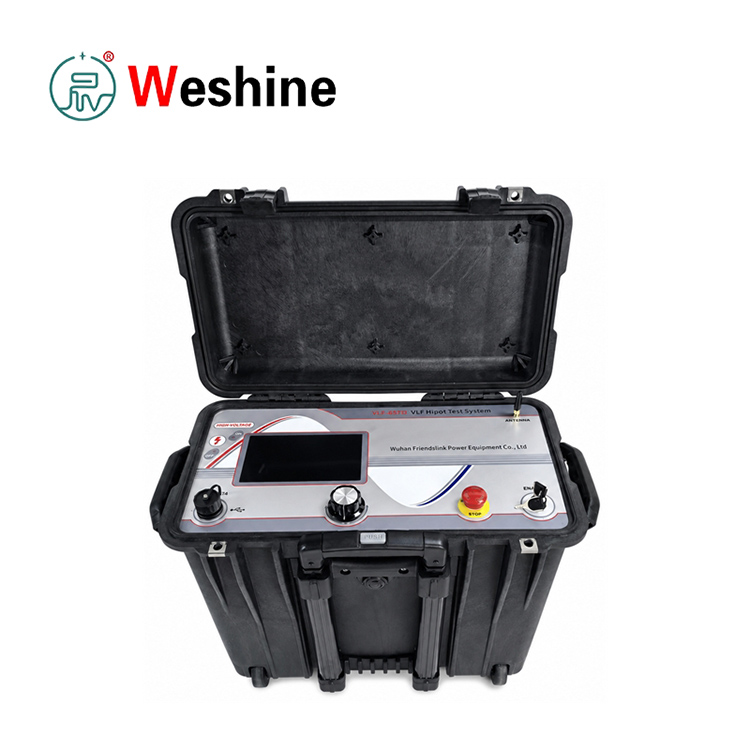

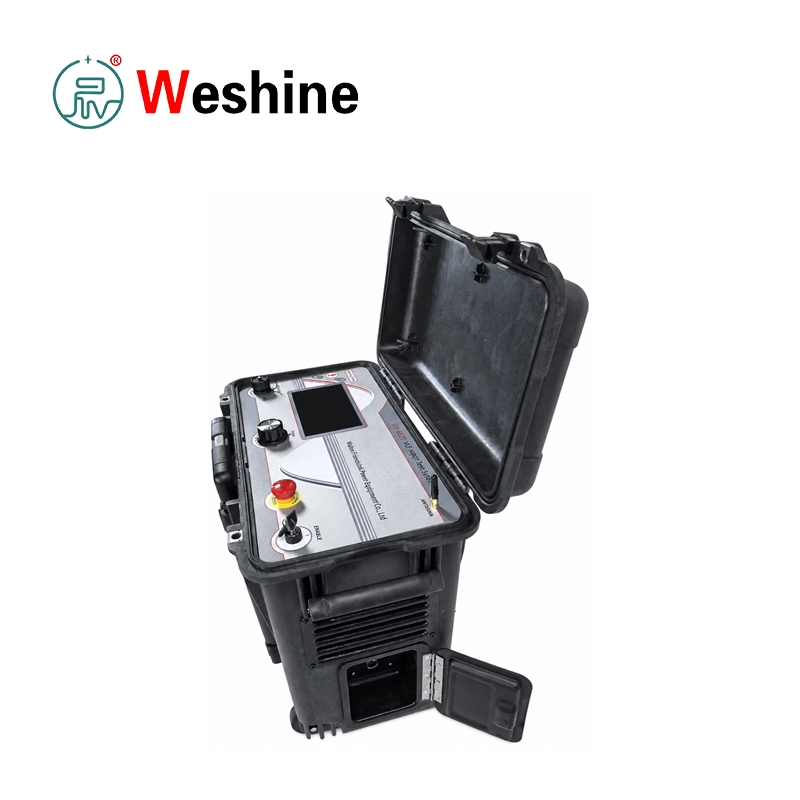

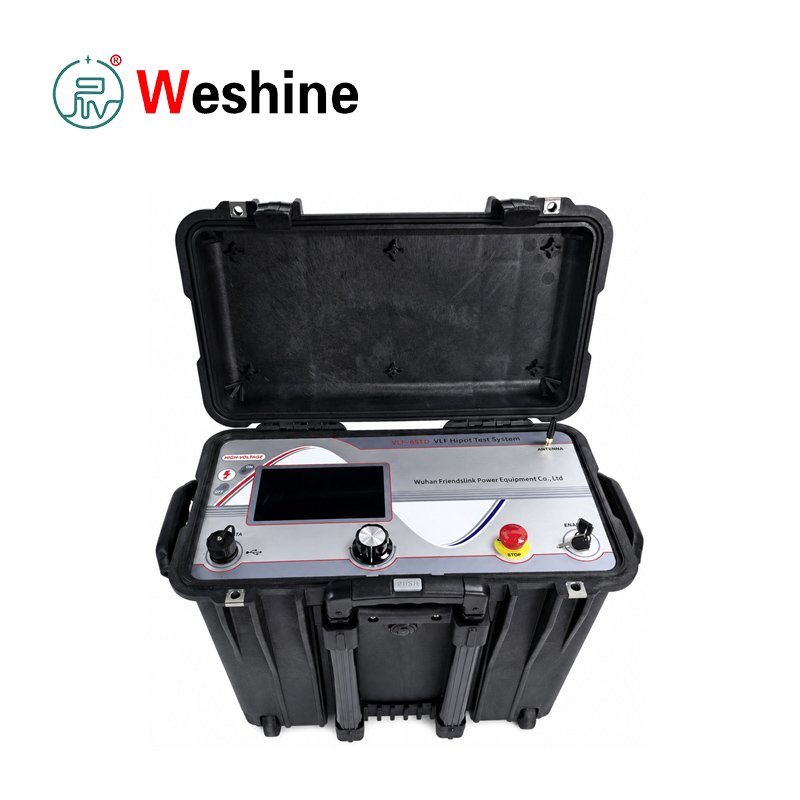

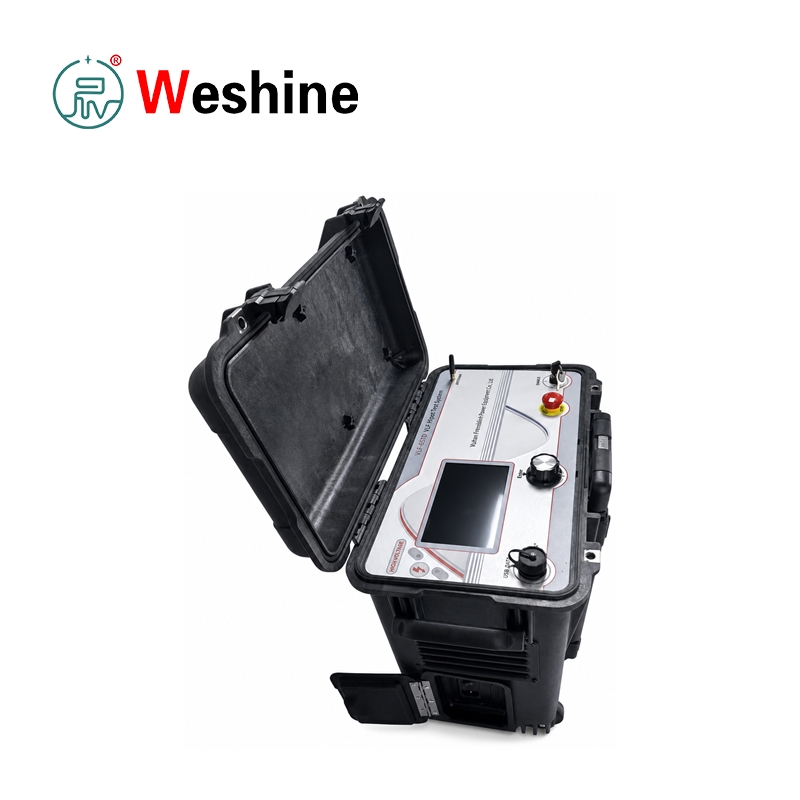

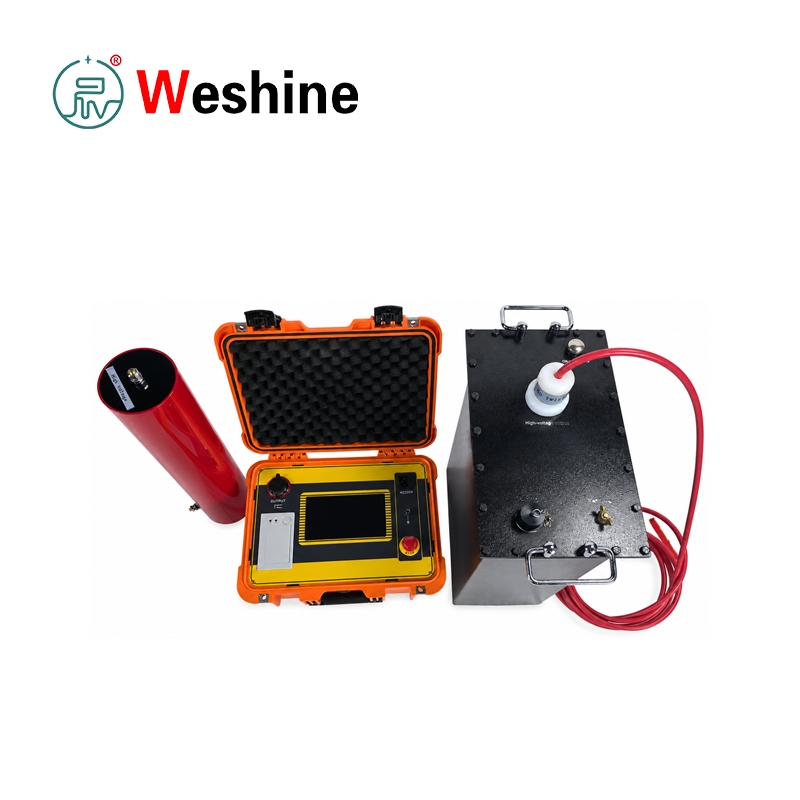

VLF Tan Delta testisüsteem

Hiina professionaalse tootja Weshine'i pakutav vastupidav VLF Tan Delta Test System on mõeldud isolatsioonidiagnostikaks ja keskpinge toitekaablite testimiseks. See integreerib VLF-i vahelduvpinge taluvuse ja dielektrilise kadu mõõtmise ühte kompaktsesse seadmesse. Seadmed vastavad CENELECi standarditele HD 620 S1:1996 ja HD 621 S1:1996, mis kehtivad PE, XLPE ja paberisolatsiooniga kaablitele.

Kaabli tavapärase hoolduse käigus ei saa lihtsa visuaalse kontrolliga tuvastada nähtamatuid isolatsioonivigu, sealhulgas veepuude vananemist, saastumist, mehaanilisi kahjustusi ja osalist riknemist. 0,1 Hz VLF siinuslaine test rakendab kaabli isolatsiooni vahelduvvoolu pinget, nõudes samal ajal palju väiksemat võimsust kui traditsioonilised 50 Hz testimisseadmed, muutes pikkade keskpingekaablite katsetamise palju lihtsamaks.

See VLF Tan Delta Test System pakub VLF siinuslaine väljundit vastupidavustestide ja otsese tan delta mõõtmiseks. Tan-delta näit peegeldab kaabliisolatsiooni dielektrilise kadutegurit, mis määrab vananemise ja riknemise astme. Seade teostab automaatselt kadude teste mitmel pingetasemel, järgides fikseeritud protseduuri: 0,5 U0 tsüklit, U0 tsüklit ja 1,5 U0 tsüklit. Pärast kõigi voorude lõpetamist salvestatakse testi andmed ja kaabel tühjeneb täielikult.

Saadaval on kaks standardkonfiguratsiooni: 34 kV ja 45 kV tippmudelid. 34 kV seade genereerib siinuslainet kuni 24 kV RMS (34 kV tipp); 45 kV seade saavutab 31,8 kV RMS (45 kV tipp). Sisseehitatud on ka alalispinge väljund, mis jääb vahemikku ±1–34 kV 34 kV versiooni puhul ja ±1–45 kV 45 kV versiooni puhul. Toetatud on ka ristkülikukujulised laine- ja alalisvoolu testimisrežiimid.

Kaabli mantli korrashoiuks toetab testmasin ümbrise kontrolli ja rikete tuvastamist maksimaalselt 10 kV väljundiga. Lekkevoolu mõõtmine alalisvoolurežiimis aitab hinnata üldist kaabliisolatsiooni kvaliteeti. Sisseehitatud rikketuvastus katkestab koheselt kõrgepinge, kui tekib ülevoolu või kaabli rike, pakkudes täielikku kaitset.

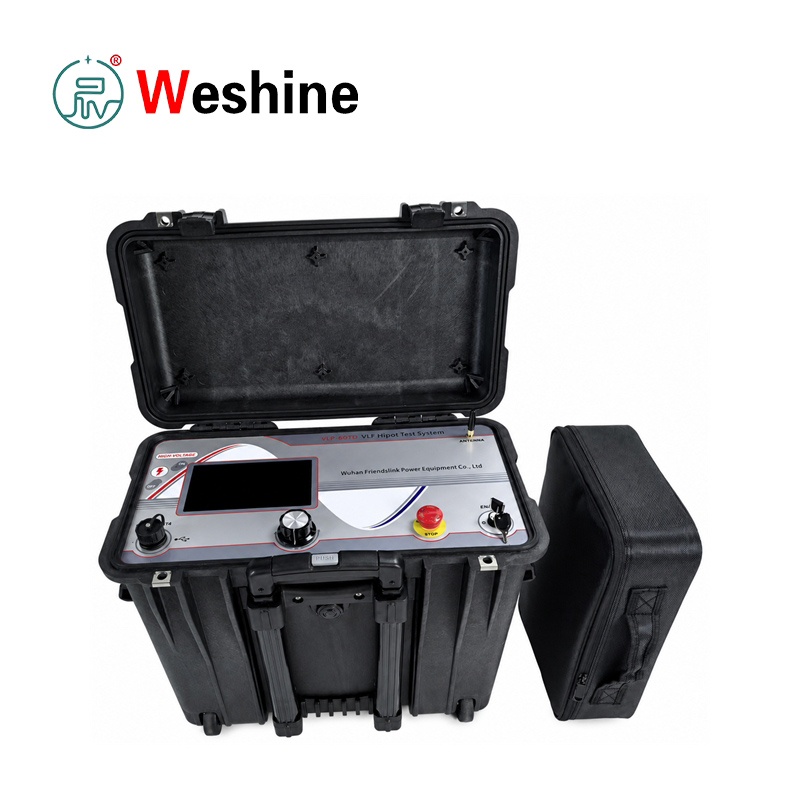

Täielik komplekt sisaldab põhitesti hosti, kõrgepingekaablit, maandusjuhet, toitejuhet, USB-mälupulka ja tarvikute kotti. USB 2.0 port võimaldab andmete eksportimist ja püsivara uuendamist. Kõik testilogid salvestatakse kohapeal ja neid saab eksportida USB-le aruannete loomiseks arvutis. Sobivustarkvara toetab faasi A/B/C andmefailide samaaegset avamist ja väljastab üksikasjalikud aruanded koos katsenäitajate ja dielektriliste kadude kõveratega.

Ohutus on esmatähtis. Töö ajal tekib kõrgepinge, seega tohivad töötada ainult professionaalse väljaõppe saanud tehnikud. Operaatorid peavad rangelt järgima viit peamist ohutusreeglit: katkestama toite, lukustama taaspinge, kontrollima nullpinget, maandust ja lühist, isoleerima külgnevad pingestatud komponendid. Kõrgepinge testimiseks on kohapeal kaks või enam töötajat järelevalve teostamiseks.

Tootejuhend

Integreeritud kaablitester töötab, rakendades kontrollitud 0,1 Hz siinuspinget testitud kaablitele. Võrreldes tavapärase 50 Hz vahelduvvoolu testimisega vähendab ülimadala sagedusega tehnoloogia oluliselt praegust nõudlust mahtuvusliku kaabli koormuse järele, võimaldades keskpingekaablite kaasaskantavat välikontrolli.

Enne kaabli ühendamist järgige rangelt viit kõrgepinge ohutuseeskirja. Veenduge, et testkaabel oleks välja lülitatud, isoleeritud, pingega kontrollitud, maandatud ja lühises. Kõik läheduses olevad pingestatud osad peavad olema kaetud või eraldatud. Ainult koolitatud operaatorid võivad seadet kasutada, kui kohal on vähemalt üks juhendaja.

Ühendage tarvikud fikseeritud järjekorras: ühendage maanduskaabel esmalt hosti maandusklemmiga, seejärel ühendage jaama kaitsemaandus; ühendage kõrgepingekaabel kõrgepinge väljundporti; ühendage kõrgepingekaabli sisemine juht sobivate liitmike abil kaabli faasi või ümbrisega; kinnitage kõrgepingekaabli varjestus lähedal asuvale maandusvardale; lõpuks ühendage toitejuhe.

VLF-i vastupidavustestide jaoks valige lainekuju, nimipinge, sagedus ja testi kestus. Ekraanil kuvatakse reaalajas tipppinge, voolutugevus, väljundlainekuju, seatud sagedus ja efektiivväärtused. Taimer käivitub automaatselt, kui pinge jõuab eelseadistatud väärtuseni.

Tan-delta diagnoosimiseks aktiveerige dielektrilise kadu funktsioon ja sisestage kaabli nimifaasipinge U0. Masin käivitab automaatsed testitsüklid ja iga täismõõtmine võtab umbes 3 minutit 30 sekundit. See salvestab kaabli mahtuvuse, takistuse, keskmise dielektrilise kadu ja reaalajas kao väärtused alla 0,5 U0, 1,0 U0 ja 1,5 U0.

Kui testimine on lõppenud, salvestatakse andmed automaatselt ja kaabel tühjeneb täielikult. Kasutajad saavad sirvida ajaloolisi kirjeid, eksportida ühte või mitut logi USB 2.0-sse ja luua prinditavaid aruandeid tugitarkvara kaudu. Tööriist kuvab kolme kaablifaasi kadukõveraid ja sõltumatuid andmeid.

Mantli testimise või rikete tuvastamise ajal veenduge, et kaabli kest pole mõlemast otsast maandatud, ilma liigeste või kinnituste kaudu kaudse maanduseta. Maksimaalne väljund ümbrise kontrollimiseks ja rikete otsimiseks on 10 kV.

Omadused

1. Toetab VLF siinuslaine vahelduvvoolu taluvuse testimist

2. Kõik-ühes dielektrilise kadu tan delta mõõtmise funktsioon

3. Kaks tipppinge valikut: 34 kV ja 45 kV

4. Siinuslaine väljund: max 24 kV RMS või 31,8 kV RMS

5. Sisseehitatud alalispinge väljund täiendavateks isolatsioonitestideks

6. Saadaval on ristkülikukujulise laine pinge testimisrežiim

7. DC režiimi lekkevoolu mõõtmise funktsioon

8. Maksimaalne 10 kV väljund ümbrise testimiseks ja ümbrise vea tuvastamiseks

9. Automaatsete dielektriliste kadude katsejärjestused 0,5 U0, U0 ja 1,5 U0 juures

10. Reaalajas tipppinge ja voolu kuva töö ajal

11. Reaalajas väljundlainekuju visualiseerimine ekraanil

12. Automaatne kõrgepinge väljalülitus pinge katkemisel

13. Kohalik sisemälu kõigi testilogide jaoks

14. Testige andmete eksportimist USB 2.0 liidese kaudu

15. Toetav tarkvara kohandatud testiaruande väljundi jaoks

16. Püsivara uuendamise funktsioon USB-draivi kaudu

17. Mitmekeelne liides (inglise ja lihtsustatud hiina keel)

18. Varustatud hädaseiskamisnupu ja kõrgepinge väljundlukuga

19. Pöördpingekaitse disain

20. Kaasaskantav kaitseümbris välikaablite testimiseks

Rakenduse stsenaariumid

Elektrivõrgud

Võrguoperaatorid võtavad katseseadme kasutusele keskpingekaabli kasutuselevõtuks, regulaarseks hoolduseks, kollakaspruuni delta diagnoosimiseks, ümbrise kontrollimiseks ja jaotusvõrkude ja alajaamade isolatsiooni hindamiseks.

Trafode tootjad

Trafo- ja elektriseadmete tehased kasutavad testerit kaablite ja komponentide isolatsioonikatsete jaoks, mis nõuavad VLF-pinge ja dielektriliste kadude mõõtmist.

Elektrijaamad

Elektrijaamad kasutavad seadmeid jaamakaablite kontrollimiseks, abigeneraatori kaablite hoolduseks, ümbriste testimiseks ja isolatsioonidiagnostikaks hoolduskatkestuste ajal.

Raudteed

Raudtee toitevõrgud panevad keskpingekaablid veoalajaamadesse ja ülekandeliinidesse. Masin toetab hooldusakende ajal kaabli vastupidavuse teste ja tan delta analüüsi.

Tööstusettevõtted

Kaevandus-, naftakeemia-, terase- ja tootmistöökojad kasutavad seda uute kaablite vastuvõtutestide, perioodilise hoolduse ja mantli rikete uurimise jaoks.

ülikoolid

Kolledžid ja uurimisinstituudid kasutavad katseseadet VLF-kaablite testimise teooriate, dielektriliste kadude arvutamise, isolatsiooni vananemise analüüsi ja kõrgepinge ohutusstandardite õpetamiseks.

Testimislaborid

Professionaalsed kõrgepinge- ja kaablilaborid võtavad selle VLF Tan Delta Test System kasutusele, et viia läbi VLF-i vastupidavusteste, tan-delta mõõtmist, ümbrise kontrolli ja kolmanda osapoole kaablidiagnostika teenuseid.

Kaabli hooldus

Kaabliteeninduse meeskonnad kasutavad seadmeid XLPE-, PE- ja paberisolatsiooniga kaablite kontrollimiseks, veepuude vananemise diagnoosimiseks, ümbrise rikete tuvastamiseks ja katsearuannete koostamiseks.

Kohaldatavad katseelemendid

1. VLF siinuslaine kaabel talub testimist

2. Keskpinge kaabli kollakaspruuni dielektrilise kadu testimine

3. XLPE kaabli isolatsiooni vananemise diagnostika

4 PE kaabel talub pinge kontrolli

5. Paberisolatsiooniga kaabli jõudluse testimine

6. Kaablivee puude halvenemise hindamine

7. Kuni 10 kV kaabli mantli testimine

8. Kaabli mantli vea tuvastamine

9. alalispinge vastupidavuse testimine

10. Ristkülikukujulise laine pinge testimine

11. DC režiimi lekkevoolu mõõtmine

12.Uute kaablite üleandmise vastuvõtutestid

13. Kaabli rutiinsed ennetavad hoolduskatsed

14. Kolmefaasiline integreeritud katsearuande genereerimine

15. Kohalik logisalvestus ja USB-andmete eksport

Kliendi juhtum

Tööstusvaldkond:Keskpingekaablite hooldusteenus

Projekti probleem

Elektrivõrgu hooldusmeeskond pidi hindama mitut vananenud XLPE kaablisööturit. Lihtsad vastupidavustestid suutsid kontrollida ainult purunemiskindlust, samas kui meeskond nõudis ka dielektriliste kadude andmeid, et hinnata isolatsiooni vananemist ja tuvastada võimalikke veepuudustega kaableid.

Testi töövoogu

Tehnikud eraldasid sihtkaabli, järgisid viit ohutusspetsifikatsiooni, maandasid kogu komplekti, ühendasid kõrgepingekaabli ja varjestusjuhtme vastavalt juhistele ning seejärel lülitasid katseseadme sisse. Nad valisid kollakaspruuni delta testimise režiimi, sisestasid kaabli nimifaasipinge U0, vabastasid hädaseiskamise ja kõrgepingeluku ning alustasid seejärel automaatset testimist. Seade mõõtis dielektrilise kadu alla 0,5 U0, U0 ja 1,5 U0, salvestas andmed ja tühjendas kaabli pärast valmimist.

Testi tulemus

Töötajad kontrollisid ajaloolisi kirjeid ja eksportisid kõik andmed USB-draivi. Tarkvara loodud faasivõrdlusaruannete sobitamine dielektriliste kadude väärtuste ja trendikõveratega. Normaalsete kadunäitajatega kaablid jäid kasutusse, tugevalt rikutud kaablid aga määrati järelseireks.

Rakenduse eelised

Meeskond lõpetas nii pingetaluvuse kontrolli kui ka vananemisdiagnoosi ühe kaasaskantava seadmega. Automaatsed testitsüklid, USB-eksport ja aruannete genereerimine parandavad oluliselt andmete jälgitavust ja vähendavad käsitsi paberitöökoormust.

KKK

K: Milliseid funktsioone see testimisseade realiseerib?

V: See viib lõpule keskpingekaabli VLF-i vastupidavuse testimise, kollakaspruuni delta dielektrilise kadu mõõtmise, ümbrise kontrolli, mantli vea tuvastamise, alalisvoolu vastupidavuse testimise, ristkülikukujulise laine testimise ja lekkevoolu tuvastamise.

K: Mis vahe on VLF-i vastupidavustesti ja tan-delta-testi vahel?

V: VLF-i vastupidavuse test kontrollib, kas kaabli isolatsioon talub määratud vahelduvpinget; tan delta test mõõdab dielektrilist kadutegurit, et hinnata isolatsiooni vananemist ja kulumisastet.

K: Millised pingekonfiguratsioonid on valikulised?

V: Kaks mudelit: 34 kV tipp ja 45 kV tipp. 34 kV mudel annab väljundiks siinuslaine kuni 24 kV RMS / 34 kV tipuni; 45 kV mudel saavutab 31,8 kV RMS / 45 kV tipu.

K: Millise sagedusega mõõdetakse punakaspruuni deltat?

V: Tan delta mõõtmine toimub 0,1 Hz ülimadala sagedusega.

K: Milline kaabli mahtuvusvahemik toetab kollakaspruuni delta testimist?

A:34 kV mudel: 1 nF ~ 8 μF; 45 kV mudel: 1 nF ~ 5 μF.

K: Kas seadmed saavad katseandmeid eksportida?

V: Jah. Testilogid salvestatakse sisemiselt ja eksporditavad USB 2.0 kaudu. Eksporditud faile saab ametlike testiaruannete koostamiseks avada spetsiaalse tarkvaraga.

K: Kas see toetab ümbrise vea tuvastamist?

V: Jah, testmasin toetab ümbrise kontrolli ja rikete tuvastamist maksimaalselt 10 kV väljundiga.

K: Peamised ohutusjuhised töö ajal?

V: Seadet saavad kasutada ainult koolitatud spetsialistid. Testkaabel peab enne juhtmestiku ühendamist olema välja lülitatud, maandatud ja täielikult isoleeritud. Kõrgepinge testimine nõuab kohapealset järelevalvet ning hädaseiskamist ja kõrgepingelukku tuleks kasutada õigesti.
