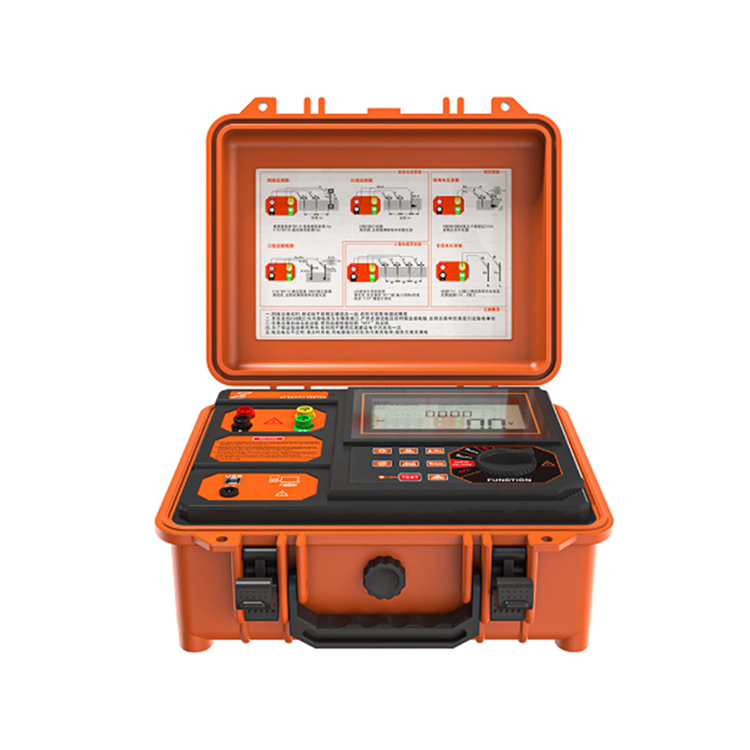

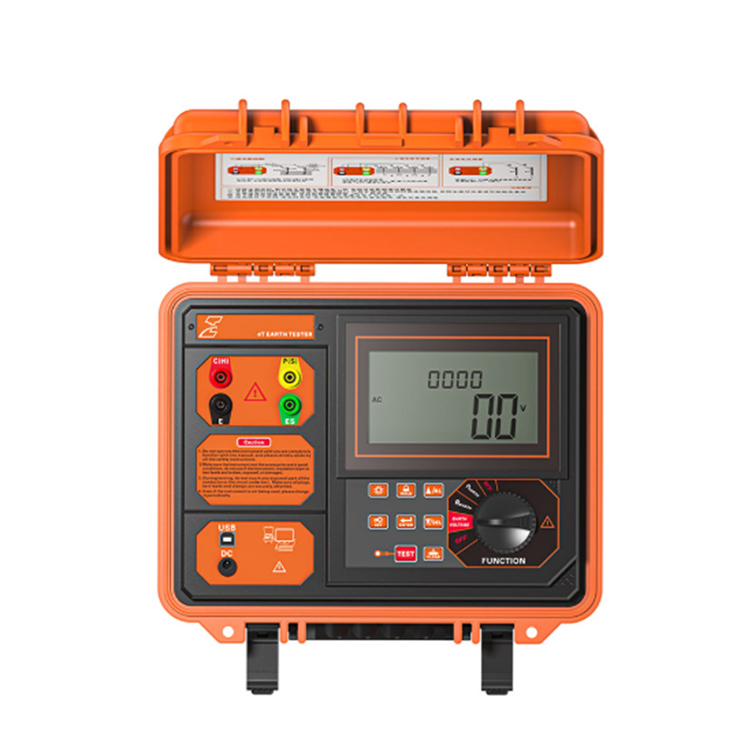

VS-3001 digitaalne maandustakistuse tester

Maandustakistuse ja pinnase takistuse tester VS-3001 on spetsiaalselt projekteeritud ja toodetud maandustakistuse, pinnase takistuse, maanduspinge ja vahelduvpinge kohapealseks mõõtmiseks koos uue piksekaitse maandustakistuse testimise standardiga. Katsevool on kuni 20mA. Digitaalne ja mikrotöötlustehnoloogia, täppis 4-juhtmeline meetod, 3-juhtmeline meetod ja lihtne 2-juhtmeline meetod maandustakistuse mõõtmiseks, FFT (Fast Fourier Transform) tehnoloogia import, AFC (Automatic Frequency Control) tehnoloogia, häirete automaatne tuvastamine ja mõõtmissageduse valimine, häirete tekitamine Löögi minimeerimine ja täpsem maandustakistuse väärtus. Sellel on ainulaadne häiretevastane võime ja keskkonnaga kohanemisvõime ning korduvate testide hea järjepidevus, mis tagab pikaajalise mõõtmise suure täpsuse, kõrge stabiilsuse ja kõrge usaldusväärsuse. Seda kasutatakse laialdaselt maandustakistuse, pinnase takistuse, maanduspinge ja elektrienergia vahelduvpinge, telekommunikatsiooni, meteoroloogia, naftaväljade, ehituse, piksekaitse ja tööstuslike elektriseadmete mõõtmisel.

VS-3001 maandustakistuse ja pinnase takistuse tester, tuntud ka kui täppismaandustakistuse tester, neljajuhtmeline maandustakistuse tester, kahe-kolme-nelja juhtmega maandustakistuse tester, pinnase takistuse tester, koosneb hostist, andmetarkvarast, testliinist, abistavatest plastmaterjalist vardadest, sideliinidest jne. ühekordse survevalu jaoks, madal tihedus, tugevus, jäikus, kõvadus, kulumiskindlus, kuumakindlus, isolatsiooni jõudlus on parem, selle kasti korpus talub umbes 200 kg survet, tagades suure täpsuse, kõrge stabiilsuse ja töökindluse erinevates keskkonnakatsetes. Hosti suur LCD-ekraan koos taustvalgustuse ja tulpdiagrammi näiduga on ühe pilguga selge. Samal ajal saab see salvestada 300 andmekomplekti ning ajalooliste andmete lugemise, vaatamise, salvestamise, aruandluse ja printimise funktsioone saab teostada andmetarkvara kaudu.

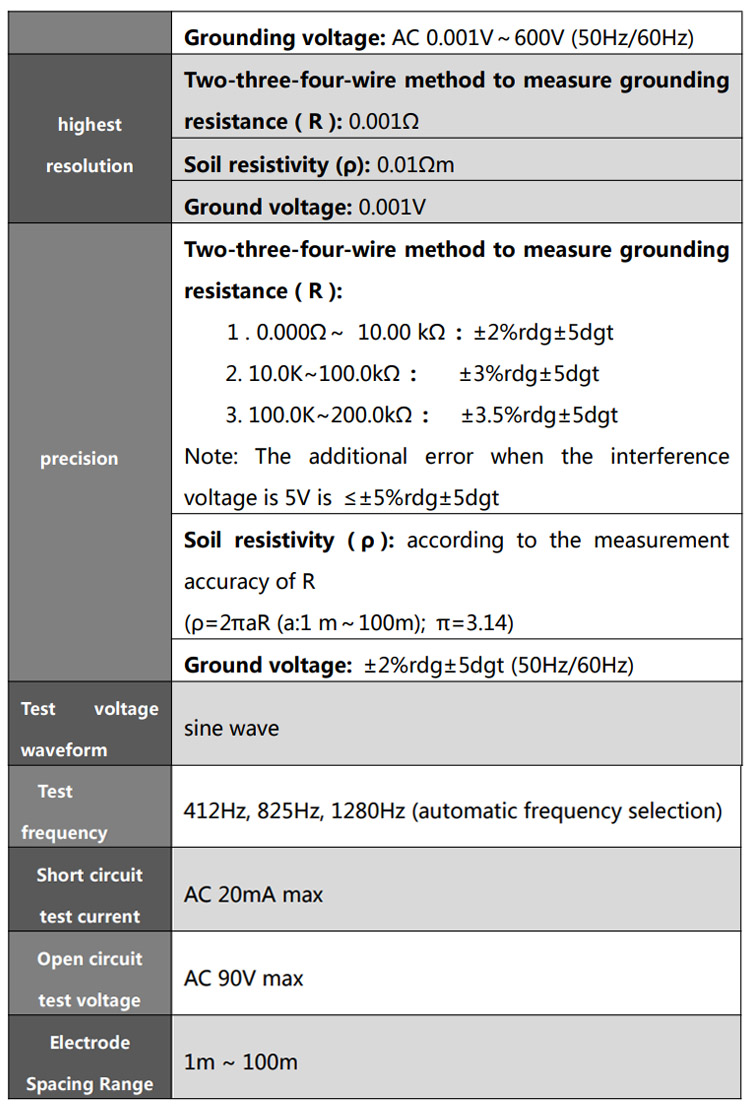

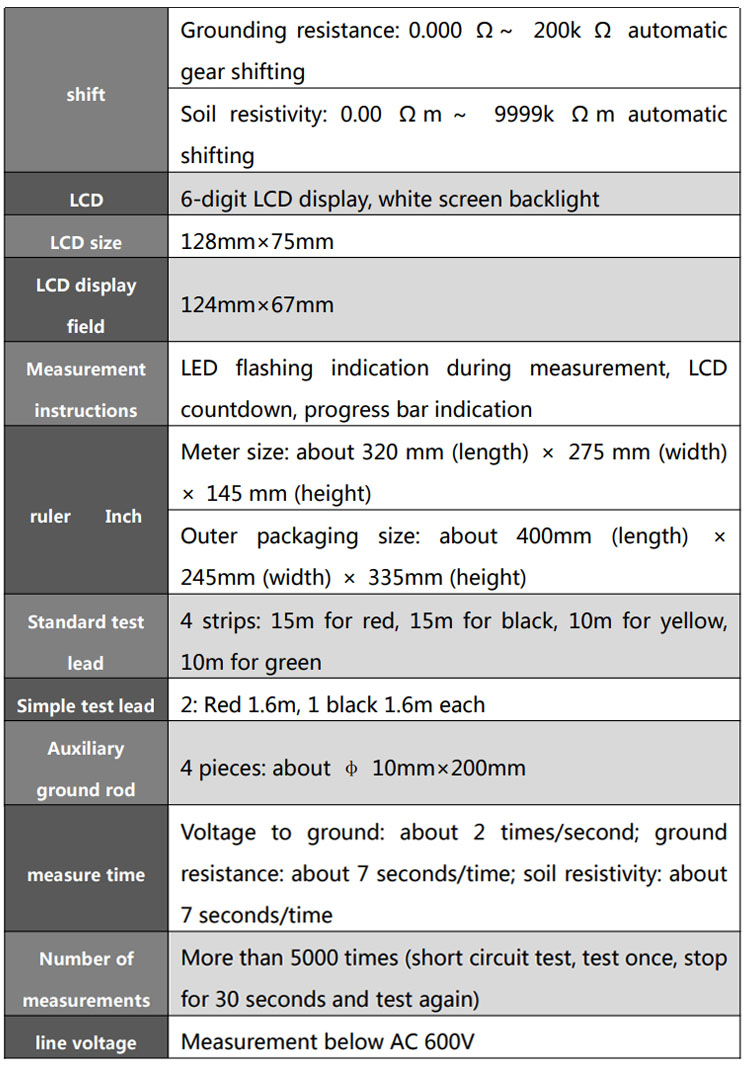

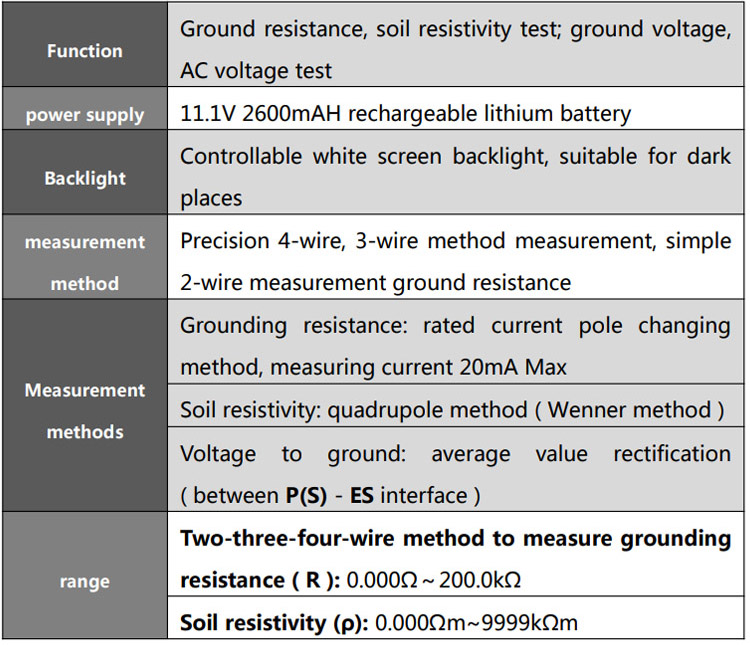

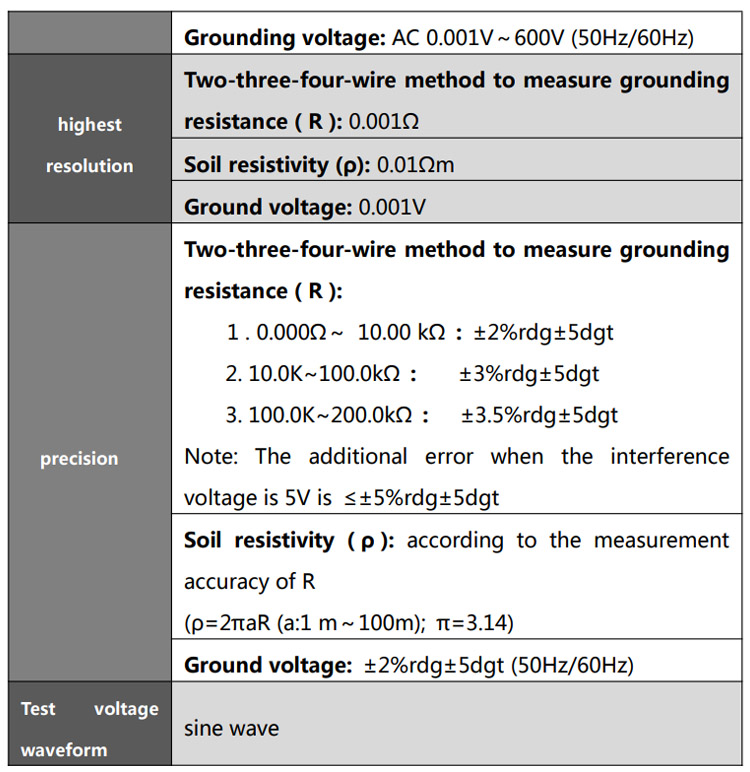

Tehnilised andmed

Põhiomadused

Suur täpsus ja häiretevastane toime‌: automaatne sageduse valik (412Hz/825Hz/1280Hz) aitab häireid minimeerida. Maandustakistuse mõõtmise täpsus võib ulatuda ±2%rdg±5dgt-ni vahemikus 0,000–10,00 kΩ.

Tugev ja kaasaskantav disain‌: tarnitakse tööstusliku tugijaama tööriistakastis, mis talub 200 kg survet. See on kerge (baasjaam 2,7 kg) ja sobib kasutamiseks välitingimustes.

Lai mõõtevahemik‌: maandustakistus: 0,000Ω–200 kΩ; Pinnase eritakistus: 0,00 Ω·m–9999 kΩ·m; Maandus/AC pinge: 0,001–600,0 V.

Kasutajasõbralik kasutamine‌: suur taustvalgustusega LCD-ekraan, testi edenemisriba, pöördloenduse indikaator ja intuitiivne funktsiooniketas/-nupud. See suudab automaatselt tuvastada häireid (NOISE hoiatus >5 V) ja ülekoormustingimusi (OL ekraan).

Andmehaldus‌: salvestab kuni 300 andmekomplekti. Andmeid saab seadmes hoida, üle vaadata, kustutada ja RS232/USB kaudu arvutisse edastada, kasutades aruandluseks ja printimiseks kaasasolevat tarkvara.

Ohutusvastavus‌: vastab standardile IEC61010-1 (CAT III 300V, CAT IV 150V), ülekoormuskaitse ja selged ohutushoiatused isolatsiooni, pingepiirangute (mitte üle 600 V) ja nõuetekohase toimimise kohta.

Rakendused

VS-3001 kasutatakse laialdaselt tööstusharudes, mis nõuavad usaldusväärset maandussüsteemi testimist ja pinnase analüüsi, sealhulgas:

Elektrotehnika‌ – test

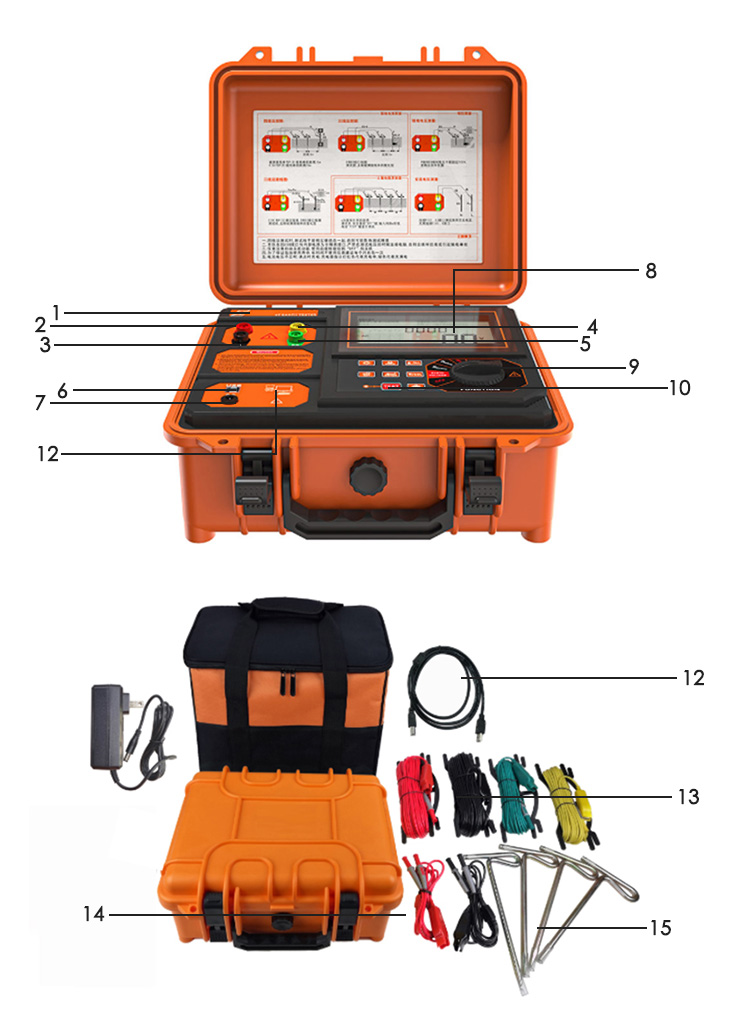

Struktuur

1: tootemudeli paigutus

2: C(H) liides: voolupoolus

3: E-liides: maanduspoolus

4: P(S) liides: pinge poolus

5: ES-liides

6: USB-liides

7: laadimisport

8: LCD

9: Funktsionaalne käigunupp

10: Võtmeala

11: USB-andmekaabel

12: S480 meeter

13: 4 standardset katsejoont

14: 2 lihtsat testrida

15: maandusvarras

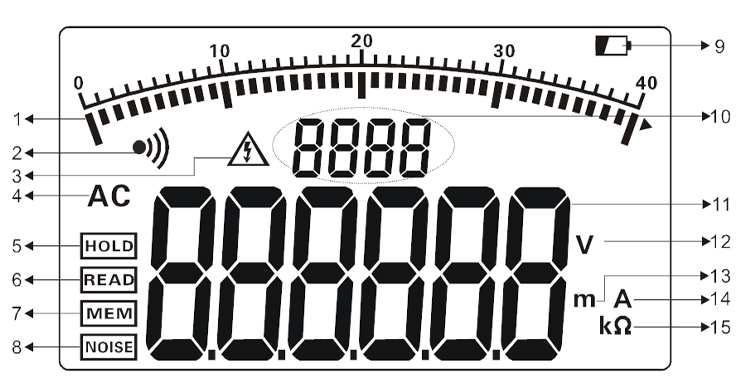

1. Testi edenemisriba diagrammi (kuva testi edenemist, dünaamiline kuva)

2. Häire indikaator (kuvatakse, kui häirefunktsioon on aktiveeritud, ja vilgub, kui häirelävi on ületatud)

3. Ülepinge näit (kuvatakse, kui testitud pinge ületab 30 V, tuletades meelde, et tuleb pöörata tähelepanu ohutusele)

4. suhtlusjuhised

5. Andmete hoidmise näit (kuvatakse, kui andmete hoidmiseks vajutatakse HOLD-klahvi)

6. Andmete ülevaatuse juhend (kuvatakse, kui vajutate HOLD nuppu 3 sekundit, et siseneda andmete ülevaatusesse)

7. Andmete salvestamise tähis (kuvatakse, kui andmed salvestatakse andmete hoidmisel, vajutades klahvi HOLD)

8. Häiresignaali näit (kuvatakse, kui häirepinge ületab 5 V)

9. Tühjenemise indikaator

10. Salvestatud andmerühmade arvu märge

11. Testi andmed

12. Pingeühiku tähis

13. Pikkusühiku tähis

14. Praeguse ühiku tähis

15. Takistuse ühiku sümbol

Ettevõte ei vastuta muude väärkasutusest põhjustatud kahjude eest.

Selle kasutusjuhendi sisu ei tohiks kasutada põhjusena toote kasutamiseks eriotstarbel.
